Управление рулевое МАЗ

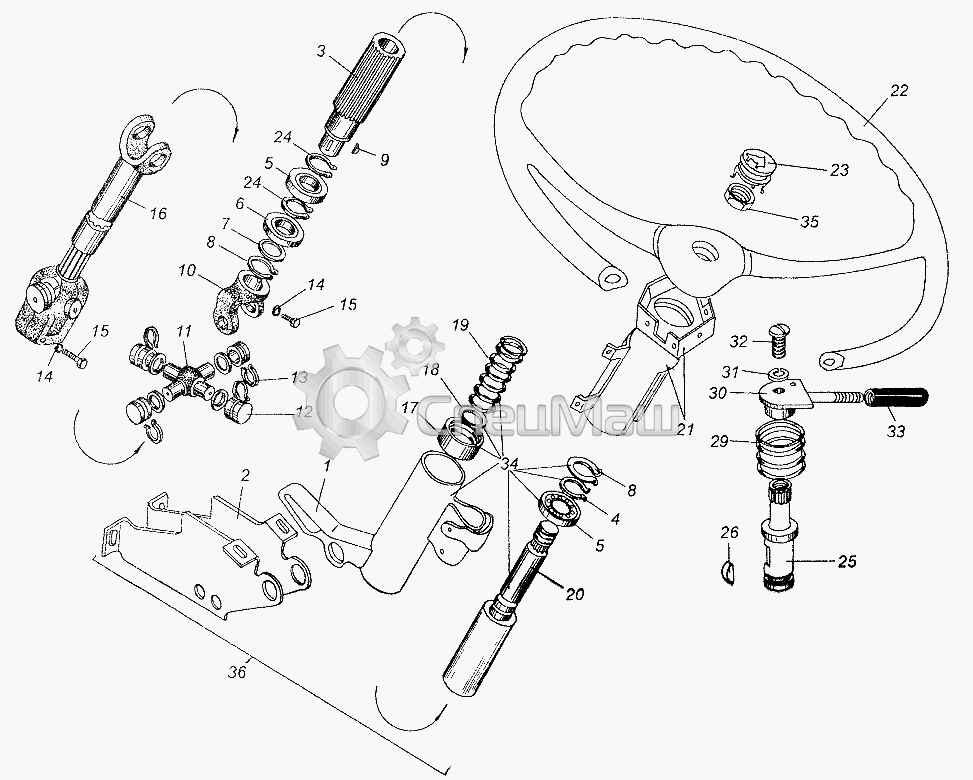

В стандартном исполнении колонка рулевая МАЗ состоит рулевого колеса и шлицевого полого вала. Также в перечень составляющих входит корпус рулевой колонки с особым креплением, которое гарантирует стабильность и надежность использования рулевого привода, как в движении, так и при опрокидывании кабины на стоянке.
Связь колонки с рулевым приводом обеспечивается за счет кардана, при этом, крестовины на таком кардане практически идентичны тем, что используются на автомобилях «Москвич».
Смазка игольчатых подшипников крестовины проводится при помощи угловой масленки, которая вворачивается в крестовину. Нагнетание смазки выполняется до момента ее появления из сапуна, что находится в центре крестовины. Вилки шарнира устанавливаются на шпонке и стягиваются ввернутым в тело вилки болтом.
Телескопическая конструкция, которой отличается колонка рулевая МАЗ и ее шлицевое соединение с валом гарантируют практически неизменное положение рулевого колеса по отношению к водительскому месту даже тогда, когда кабина поднимается для осмотра или обслуживания.
Но следует помнить, что скользящее шлицевое соединение нуждается в регулярной смазке по сезону, кроме этого, смазка требуется и во время сбора колонки.
Плавность вращения вала рулевой колонки целиком зависит от втулок, в которых он устанавливается. Их сразу две – бронзовая, которую тоже обязательно нужно смазывать, и фторопластовая, причем последняя в смазке вообще не нуждается. Осевой зазор вала должен находиться в пределах 0.5 мм и регулируется отдельной гайкой.
После выставления необходимого зазора сама гайка стопориться втулкой. Колесо на валу также крепиться гайкой, и она всегда должна быть затянутой до отказа.
|
Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич |
Поэтому, уход за элементами рулевого управления, в том числе и за рулевой колонкой, а также соблюдение правил эксплуатации, должны быть обязательными для любого водителя МАЗа. Ведь даже идеальное умение водить в случае поломки рулевого управления ничем помочь не сможет.
Так что к уже упомянутым «обязательствам» стоит добавить еще одно – как только заметили следы серьезного износа на элементах колонки и управления, сразу замените их. Причем запчасти используйте только качественные, приобретенные у надежного продавца .

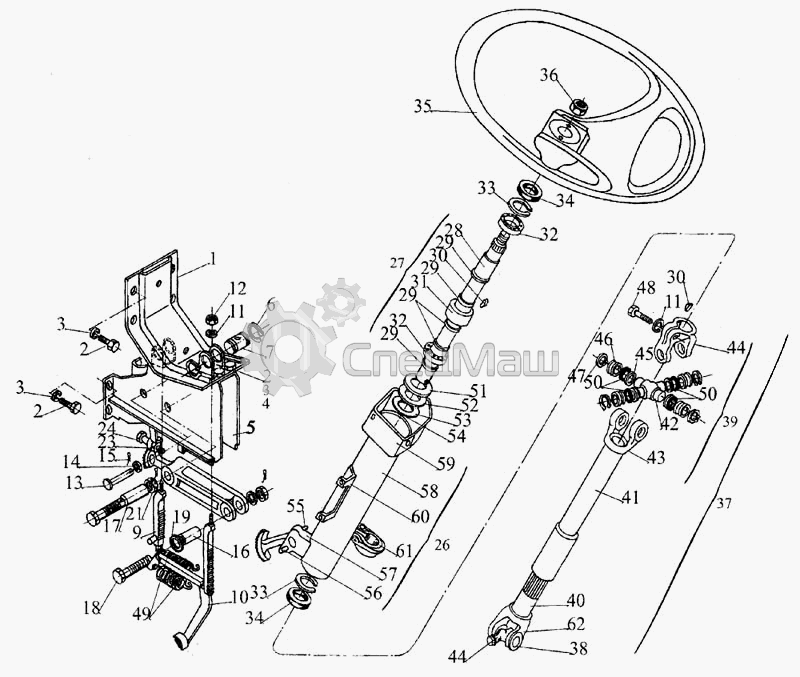

Рулевое МАЗ управление
1 5440-3403166 Кронштейн
2 201456 Болт
2 201456 Болт
2 201456 Болт
3 252135 Шайба 8Т
3 252135 Шайба 8Т
3 252135 Шайба 8Т
4 250510 Гайка М8
5 5440-3403010 Кронштейн
6 400349 Кольцо
7 5440-3403097 Палец
8 5440-3403051 Сектор - рычаг
9 5440-3403060 Рейка
10 5440-3403046 Рейка-педаль
11 252136 Шайба 10 ОТ
11 252136 Шайба 10 ОТ
12 250512 Гайка М10х1-6Н
13 260069 Палец 10х65
14 252006 Шайба
15 258039 Шплинт 3,2х20
16 5440-3403078 Втулка
17 5440-3403077 Втулка
18 205188 Болт М14х1.5-6gх75
19 252016 Шайба 14
20 250870 Гайка М14х1,5-5Н6Н
21 250978 Гайка М14х1.5-6Н
22 258040 Шплинт 3,2х25
23 374242 Гайка М10х1-6Н
24 371678 Болт М10х1-6gх38
25 5440-3444010 Колонка в сборе
26 5440-3444020 Корпус
27 5440-3444014 Вал в сборе
28 5440-3444016 Вал
29 400356 Кольцо стопорное
29 400356 Кольцо стопорное
29 400356 Кольцо стопорное
29 400356 Кольцо стопорное
30 378057 Шпонка
30 378057 Шпонка
31 5440-3444018 Втулка
32 7690906 Подшипник колонки руля
32 7690906 Подшипник колонки руля
33 400413 Кольцо Б57
33 400413 Кольцо Б57
34 5440-3444146 Манжета
34 5440-3444146 Манжета
35 5440-3402015 Колесо рулевое
36 250659 Гайка М22х1,5-6Н
37 5440-3444050 Кардан колонки в сборе
38 6430-3444052-001 Шарнир в сборе
39 6430-3444054-001 Шарнир в сборе
40 5440-3444058 Вал
41 5440-3444056 Переходник
42 6430-3444063 Крестовина
43 6430-3444070 Вилка
44 6430-3444066 Вилка
44 6430-3444066 Вилка
45 010-015-30-2-3 Кольцо
46 904700У Подшипник
47 400341-01 Кольцо Б19
48 200315 Болт М10-6gх40
49 5440-3403059 Пружина
50 50-3401063 Обойма
50 50-3401063 Обойма
50 6430-3444071 Обойма
51 5440-34444117 Прокладка
52 5440-34444118 Прокладка
53 5440-34444119 Прокладка
54 5440-3444122 Прокладка
55 5440-3444122 Прокладка
56 2.58657 Штифт 8х25
57 5440-3444021 Сектор
58 5440-3444022 Корпус
59 64221-3709214 Кронштейн
60 5440-3444280 Кронштейн
61 64221-3444038 Кронштейн
62 6430-3444068 Вилка
