ПГУ МАЗ сцепления
Как и в любом другом автомобиле, на котором используется похожее устройство, главная задача ПГУ МАЗ сцепления, это облегчение жизни водителю, а если конкретней, то пневмогидравлический усилитель делает так, что водителю приходится тратить меньше усилий при выжимании педали сцепления. И для большегрузных автомобилей подобное облегчение очень кстати .
Рассмотрим на примере , устройство ПГУ МАЗ 4370 сцепления и других моделей МАЗ . Принцип работы выглядит следующим образом – нажатие педали вызывает повышение давления на гидравлический поршень, и такое же давление испытывает поршень следящего устройства. Как только это происходит, включается автоматика следящего устройства и меняет уровень давления в силовом пневматическом цилиндре. Крепится само устройство на фланце картера.
Вариантов усилителей достаточно много, но если говорить конкретно по минским грузовикам, то большинство из них объединяет одна не слишком приятная особенность – часто так случается, что в процессе эксплуатации из ПГУ начинает подтекать жидкость. Естественно, что первая приходящая мысль - это может быть признаком поломки, случившейся из-за перегрузок, причем серьезной.
Если же подобных перегрузок после установки (замены) усилителя не было, сразу возникает другая версия – подсунули бракованный! А что, сегодня подделывают все, хоть отдельные запчасти ЯМЗ 236 или 238, хоть Brabus SV12 в сборе к «мерину» шестисотому. Не подделывают, наверное, только комплектующие к русской «калине» и украинской «таврии» - материал дороже получается.
Но шутки в сторону, тем более что вытекание жидкости из пневмогидравлического усилителя симптом серьезный. На самом деле все не так трагично, дело в том, что это может быть свидетельством не поломки, а всего лишь неправильной регулировки. «Всего лишь», потому что ремонт ПГУ МАЗ сцепления, не сложен и при определенных навыках не займет много времени .
Самое главное, это определить рабочих ход для штока усилителя. Чтобы это сделать, потребуется сам шток оттянуть от рычага, отводя его при этом в сторону, так чтобы он полностью вышел из корпуса. После рычаг сцепления необходимо повернуть по направлению от штока, выбирая все возможные зазоры. Затем измеряется расстояние между поверхностью рычага и концом штока.
Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич |

Самое главное, это определить рабочих ход для штока усилителя. Чтобы это сделать, потребуется сам шток оттянуть от рычага, отводя его при этом в сторону, так чтобы он полностью вышел из корпуса. После рычаг сцепления необходимо повернуть по направлению от штока, выбирая все возможные зазоры. Затем измеряется расстояние между поверхностью рычага и концом штока.
Если это расстояние меньше 50 мм, то это означает, что в работе плунжер штока будет выходить до упора, тем самым, открывая выход жидкости. Все что требуется, это переставить рычаг на один шлиц ближе к усилителю. Если же расстояние больше, то причина подтекания в другом, и лучше провести более детальную проверку в автосервисе. Впрочем, повторимся, но чаще всего регулировки будет предостаточно.
1 6430-1609205 Корпус цилиндра
2 6430-1609324 Манжета
3 6430-1609310 Кольцо
4 6430-1609306 Шайба
5 6430-1609321 Манжета
6 6430-1609304 Втулка
7 Кольцо 033-036-19-2-2 Кольцо 033-036-19-2-2
8 6430-1609325 Манжета
9 Кольцо 018-022-25-2-2 Кольцо 018-022-25-2-2
10 6430-1609214 Поршень следящий
11 Кольцо 025-029-25-2-2 Кольцо 025-029-25-2-2
12 6430-1609224 Пружина
13 Кольцо 027-03 0-19-2-2 Кольцо 027-03 0-19-2-2
14 6430-1609218 Седло
15 500-3515230-10 Клапан усилителя сцепления
16 842-8524120 Пружина
17 Кольцо 030-033-19-2-2 Кольцо 030-033-19-2-2
18 6430-1609233 Опора
19 6430-1609202 Цилиндр
20 373165 Шпилька М10х40
21 6430-1609203 Гильза
22 375458 Шайба 8 ОТ
23 201458 Болт М8-6gх25
24 6430-1609242 Пружина
25 6430-1609322 Манжета
26 6430-1609207 Поршень
27 6430-1609302 Кольцо
28 Кольцо 020-025-30-2-2 Кольцо 020-025-30-2-2
29 6430-1609236 Вал
30 6430-1609517 Уплотнитель
31 6430-1609241 Шток
32 6430-1609237 Крышка
33 6430-1609216 Пластина цилиндра
34 220050 Винт М4-6gх8
34 220050 Винт М4-6gх8
35 64221-1602718 Колпак защитный
36 378941 Заглушка М14х1,5
37 101-1609114 Клапан перепускной
38 12-3501049 Колпачок клапана
39 378942 Заглушка М16х1,5
40 6430-1609225 Сапун
41 252002 Шайба 4
42 252132 Шайба 14
43 262541 Пробка кг 1/8"
43 262541 Пробка кг 1/8"
44 Кольцо 008-012-25-2-2 Кольцо 008-012-25-2-2
45 6430-1609320 Трубка
46 6430-1609323 Уплотнитель
46 6430-1609323 Уплотнитель
Ссылка на эту страницу: http://www.kspecmash.ru/catalog.php?typeauto=2&mark=11&model=293&group=54

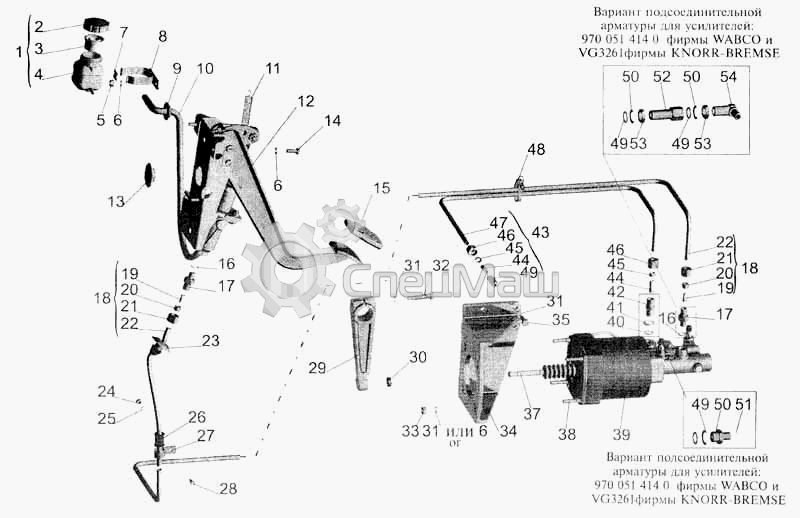

Устройство, схема ПГУ МАЗ

1 6430-1609205 Корпус цилиндра
2 6430-1609324 Манжета
3 6430-1609310 Кольцо
4 6430-1609306 Шайба
5 6430-1609321 Манжета
6 6430-1609304 Втулка
7 Кольцо 033-036-19-2-2 Кольцо 033-036-19-2-2
8 6430-1609325 Манжета
9 Кольцо 018-022-25-2-2 Кольцо 018-022-25-2-2
10 6430-1609214 Поршень следящий
11 Кольцо 025-029-25-2-2 Кольцо 025-029-25-2-2
12 6430-1609224 Пружина
13 Кольцо 027-03 0-19-2-2 Кольцо 027-03 0-19-2-2
14 6430-1609218 Седло
15 500-3515230-10 Клапан усилителя сцепления
16 842-8524120 Пружина
17 Кольцо 030-033-19-2-2 Кольцо 030-033-19-2-2
18 6430-1609233 Опора
19 6430-1609202 Цилиндр
20 373165 Шпилька М10х40
21 6430-1609203 Гильза
22 375458 Шайба 8 ОТ
23 201458 Болт М8-6gх25
24 6430-1609242 Пружина
25 6430-1609322 Манжета
26 6430-1609207 Поршень
27 6430-1609302 Кольцо
28 Кольцо 020-025-30-2-2 Кольцо 020-025-30-2-2
29 6430-1609236 Вал
30 6430-1609517 Уплотнитель
31 6430-1609241 Шток
32 6430-1609237 Крышка
33 6430-1609216 Пластина цилиндра
34 220050 Винт М4-6gх8
34 220050 Винт М4-6gх8
35 64221-1602718 Колпак защитный
36 378941 Заглушка М14х1,5
37 101-1609114 Клапан перепускной
38 12-3501049 Колпачок клапана
39 378942 Заглушка М16х1,5
40 6430-1609225 Сапун
41 252002 Шайба 4
42 252132 Шайба 14
43 262541 Пробка кг 1/8"
43 262541 Пробка кг 1/8"
44 Кольцо 008-012-25-2-2 Кольцо 008-012-25-2-2
45 6430-1609320 Трубка
46 6430-1609323 Уплотнитель
46 6430-1609323 Уплотнитель
