   На многие годы, начиная с 1961-го, для автомобилей завода им. Лихачева штатной стала КПП ЗИЛ 130-ой модели. Достаточно распространенными были и 157К, и 131, но это, по сути, просто модификации КП-130…

   Коробка пятиступенчатая, трехходовая. На всех передачах кроме первой и заднего хода шестерни находятся в постоянном зацеплении. 2, 3, 4, и 5-я передачи оснащены инерционными синхронизаторами. В месте с основными трансмиссионными элементами в коробке установлен тормоз барабанного типа (без такого тормоза, это как раз КПП 131 и -157К). На 131-ой также присутствует дополнительный резиновый чехол для уплотнения места входа рычага в картер, а из внутренней полости герметичного картера выведена вентиляционная трубка – коробка предназначалась для машин, которым часто приходится преодолевать броды.


коробка передач зил

   Кроме этого коробки трехосных модификаций отличаются отсутствием привода спидометра, на них его помещали в раздаточную коробку. При этом сами КПП ЗИЛ 130 тоже различались шестернями привода спидометра. Здесь все зависело от конкретики установленного моста и передаточного числа главной пары. В 1965 году в коробке появился усовершенствованный механизм переключения, с предохранителем включения первой и задней передач и функцией блокировки рычага на нейтральной передаче. С 1967 года конструкция базовой модели была еще немного изменена. Вместо игольчатого подшипника ведомого вала стали использовать подшипник с сепаратором, для чего изменили шейку ведомого вала, гнездо подшипника на ведущем валу и убрали стопорное кольцо.

  Несмотря на достаточно большую массу эту КПП ЗИЛ завод и потребитель ценили за простоту, надежность и ремонтопригодность. Она использовалась на многих дальнейших модификациях ЗИЛов, например, на «Бычках» стоит практически такой же по конструкции узел, но с немного другими габаритами отдельных деталей. Также эту коробку поставляли для грузовиков других отечественных марок, например для ряда машин Миасского и Горьковского (Урал и ГАЗ) заводов.


Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


   Торговый дом «СпецМаш» специализируется на производстве (и продаже) комплектующих для тяжелой техники, так что если у вас какие-то проблемы с КПП ЗИЛ, то открывайте наш каталог и находите нужное. Все запчасти сертифицированы, купить их можно, как оптом, так и в розницу. Если вы не в Москве (области), ничего страшного – организуем пересылку в любой российский регион.

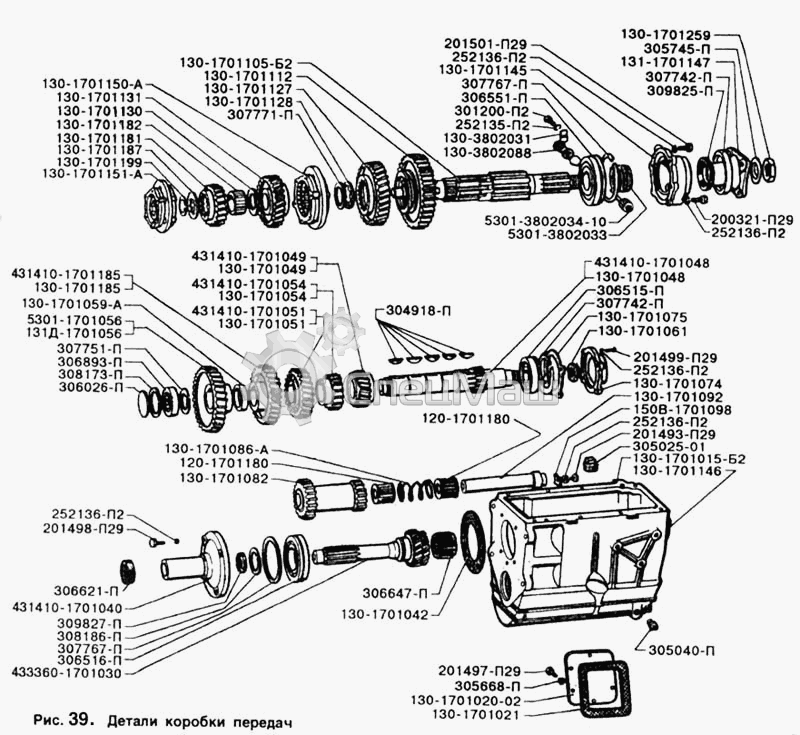

Устройство коробки передач

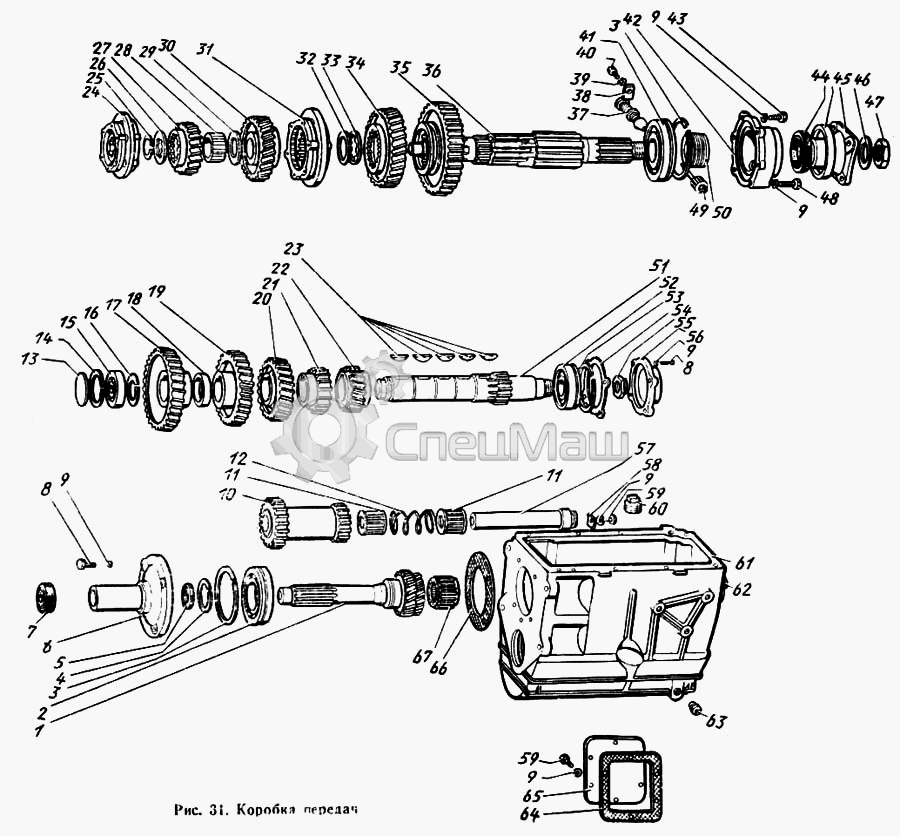

КПП ЗИЛ
1 130-1701030-Б Вал коробки передач первичный
2 306516-П Подшипник
3 307767-П Кольцо стопорное
3 307767-П Кольцо стопорное
4 308186-П Кольцо стопорное
5 307742-П Кольцо стопорное
5 809827-П Манжета в сборе
6 130-1701040-Б Крышка подшипника первичного вала
7 306621-П Подшипник
8 201499-П8 Болт
8 201499-П8 Болт
9 252136-П2 Шайба пружинная
9 252136-П2 Шайба пружинная
9 252136-П2 Шайба пружинная
9 252136-П2 Шайба пружинная
9 252136-П2 Шайба пружинная
9 252136-П2 Шайба пружинная
10 130-1701082 Блок шестерен заднего хода
11 120-1701180 Подшипник роликовый блока шестерен
11 120-1701180 Подшипник роликовый блока шестерен
12 130-1701086-А Пружина
13 306026-П Заглушка
14 308173-П Кольцо упорное
15 306893-П Подшипник роликовый
16 307751-П Кольцо стопорное
17 130-1701056 Шестерня постоянного зацепления промежуточного вала
18 130-1701050-А Втулка
19 130-1701185 Шестерня четвертой передачи промежуточного вала
20 130-1701051 Шестерня третьей передачи промежуточного вала
21 130-1701054 Шестерня заднего хода промежуточного вала
22 130-1701049 Шестерня второй передачи промежуточного вала
23 304918-П Шпонка сегментная
24 130-1701151-А Синхронизатор четвертой и пятой передач в сборе
25 130-1701199 Кольцо стопорное шестерни 3-й и 4-й передач вторичного вала
26 130-1701187 Шайба упорная
27 130-1701181 Шестерня четвертой передачи вторичного вала
28 130-1701182 Втулка шестерни четвертой передачи вторичного вала в сборе
29 130-1701130 Шайба упорная шестерни третьей передачи
30 130-1701131 Шестерня третьей передачи вторичного вала
31 130-1701150-А Синхронизатор второй и третьей передач в сборе
32 307771-П Кольцо стопорное шестерни второй передачи
33 130-1701128 Шайба опорная шестерни второй передачи вторичного вала
34 130-1701127 Шестерня второй передачи вторичного вала
35 130-1701112 Шестерня первой передачи и заднего хода вторичного вала
36 130-1701105-Б2 Вал коробки передач вторичный
37 130-3802088 Штуцер ведомой шестерни привода спидометра
38 130-3802031 Стопор штуцера
39 252135-П2 Шайба пружинная
40 201456-П8 Болт
41 306551-П Подшипник шариковый
42 130-1701145 Крышка заднего подшипника вторичного вала
43 201501-П8 Болт
44 309825-П Манжета крышки заднего подшипника
45 130-1701147-10 Фланец с отражателем в сборе
46 305745-П Шайба
47 130-1701259 Гайка крепления фланца вторичного вала
48 200321-П8 Болт длинный
49 130М-3802034-А1 Колесо зубчатое
50 130М-3802033 Червяк привода спидометра
51 130-1701048-Б Вал коробки передач промежуточный
52 306515-П Подшипник шариковый
54 130-1701075 Прокладка задней крышки промежуточного вала
55 130-1701061 Гайка заднего подшипника промежуточного вала упорная
56 130-1701074 Крышка заднего шарикоподшипника промежуточного вала
57 130-1701092 Ось блока шестерен заднего хода
58 150Б-1701098 Стопор
59 201499-П8 Болт
59 201499-П8 Болт
60 305070-П Пробка коническая
61 130-1701015-Б2 Картер коробки передач
62 130-1701146 Прокладка крышки заднего подшипника вторичного вала
63 305040-П Пробка коническая магнитная в сборе
64 130-1701021 Прокладка крышки люка коробки передач
65 130-1701020 Крышка люка картера
66 130-1701042 Прокладка крышки подшипника первичного вала коробки передач
67 306647-П Подшипник роликовый

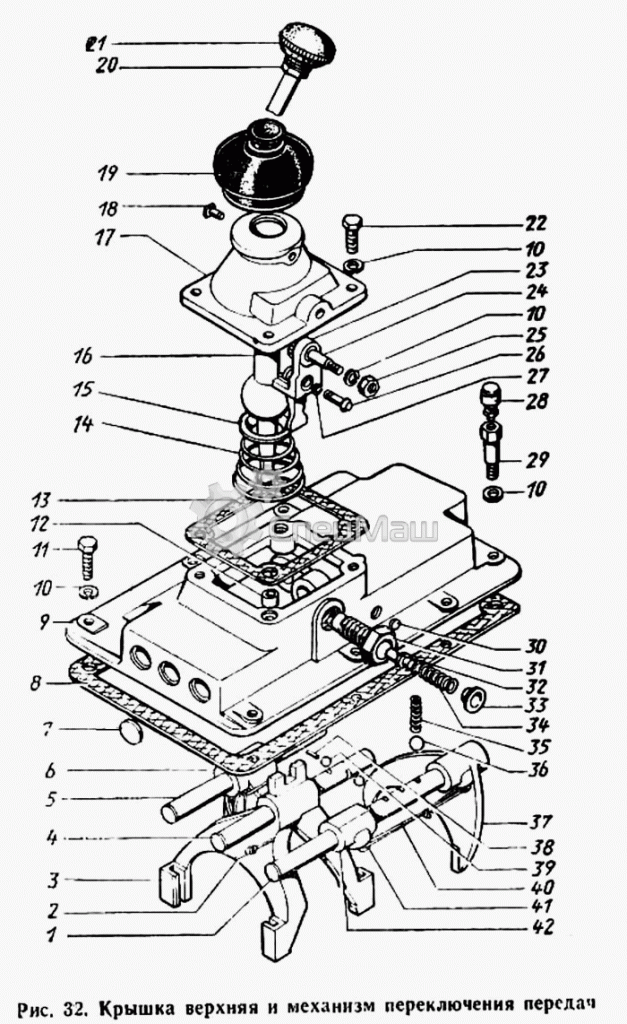

Крышка верхняя КПП


зил коробка передач

1 130-1702060 Стержень переключения первой передачи и заднего хода
2 258254-П Шплинт-проволока
3 130-1702030 Вилка включения четвертой-пятой передач в сборе
4 130-1702074-Б Стержень переключения четвертой и пятой передач
5 130-1702064-Б Стержень переключения второй и третьей передач
6 130-1702028 Пилка включении второй -третьей передач в сборе
7 260310-П Заглушка
8 130-1702014 Прокладка крышки коробки передач
9 130-17021115-Б Крышка
10 252136-П2 Шайба пружинная
10 252136-П2 Шайба пружинная
10 252136-П2 Шайба пружинная
10 252136-П2 Шайба пружинная
11 201497-П8 Болт
12 130-1702225 Втулка установочная
13 130-1702223 Прокладка картера рычага переключения передач
14 130-1702130 Пружина рычага переключения передач
15 130-1702125 Опора рычага переключения передач
16 130-1702120-А Рычаг переключения передач
17 130-1702221-А Картер рычага переключения передач
18 130-1702017 Стопор рычага переключения передач
19 130-1702155-А Чехол рычага переключения передач
20 250513-П8 Гайка
21 130-1702159 Рукоятка рычага переключения передач в сборе
22 201501-П8 Болт
23 130-1702162-Б Рычаг промежуточный переключения первой передачи и заднего хода
23 130-1702165-Б Рычаг промежуточный переключения первой передачи и заднего хода
24 130-1702169 Ось промежуточного рычага первой передачи и заднего хода
25 250512-П8 Гайка
26 130-1702173 Сухарь промежуточного рычага
27 130-1702175 Кольцо замочное сухаря
28 307913-П Сапун в сборе
29 130-1702171-А Болт крышки установочный
30 260303-П Заглушка
31 130-1702057-Б Корпус предохранителя
32 130-1702056-Б Сухарь предохранителя
33 130-1702061-Б Пробка корпуса предохранителя
34 130-1702058-Б Пружина предохранителя
35 120-1702106 Пружина фиксатора стержня переключения передач
36 306203-П Шарик
37 130-1702024 Вилка включения первой передачи и заднего хода
38 305453-П Штифт
39 306205-П Шарик
40 258260-П Шплинт-проволока
41 120-1702040 Болт стопорный вилок и головок коробки передач
42 130-1702053 Головка стержня переключения первой передачи и заднего хода
