КЛАПАН УСКОРИТЕЛЬНЫЙ КАМАЗ
Для уменьшения периода реакции привода запасной тормозной системы, на камских автомобилях в тормозную систему устанавливается особый элемент – клапан ускорительный КамАЗ. Размещается данный клапан обычно на внутренней части лонжерона рамы в районе задней тележки. Поставленная задача – ускорить время впуска сжатого воздуха и его выпуска из цилиндров энергоаккумуляторов достигается за счет того, что пропускная способность магистрали увеличивается. Последний параметр во многом зависит от того, что в устройстве используется трубка меньшей, чем обычно длины, но большего диаметра.
Как устроен клапан тормозной КамАЗ вы можете увидеть на рисунке

• I – это вывод на цилиндры энергоаккумулятора, II – атмосферный вывод, III – вывод на воздушный баллон, IV – вывод на кран управления;
• 1 – клапан выпуска, 2 – управляющая камера, 3 – рабочий поршень, 4 – клапан впуска, 5 – пружина.
Ориентируясь на приведенный рисунок, вам будет легче представить, как в стандартном варианте выглядит работа ускорительного клапана КамАЗ…
Если давление в магистрали на выводе крана управления падает, впускной клапан находится в закрытом положении, а выпускной клапан в открытом. В это время воздух через вывод цилиндров уходит в атмосферу.
При попадании сжатого воздуха в камеру управления рабочий поршень смещается вниз, тем самым, перекрывая выпускной клапан и открывая впускной.
Из баллона сжатый воздух проходит в пружинные аккумуляторы, и как только давление здесь становится большим, чем в камере управления. Поршень возвращается в исходное положение, закрывая впуск и открывая выпуск.
Ускорение процессов обеспечивается за счет того, что магистраль между баллоном и пружинными аккумуляторами представляет собой короткую, но с большим диаметром трубку.
Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич |
Если вы ищете, где купить ускорительный клапан КамАЗ, то ТД Спецмаш подойдет вам как нельзя лучше. Во-первых, у нас вы сможете найти не только детали для тормозной системы, но любые запчасти для камских авто, хоть насос масляный КамАЗ, хоть стремянку рессоры, хоть КПП в сборе. Во-вторых, вся наша продукция полностью отвечает требованиям автопроизводителя, что подтверждают соответствующие сертификаты. А, в-третьих, при идеальном качестве и максимальной надежности, все узлы, запчасти и комплектующие для автомобилей КамАЗ в ТД Спецмаш стоят дешевле, чем в любом другом магазине.

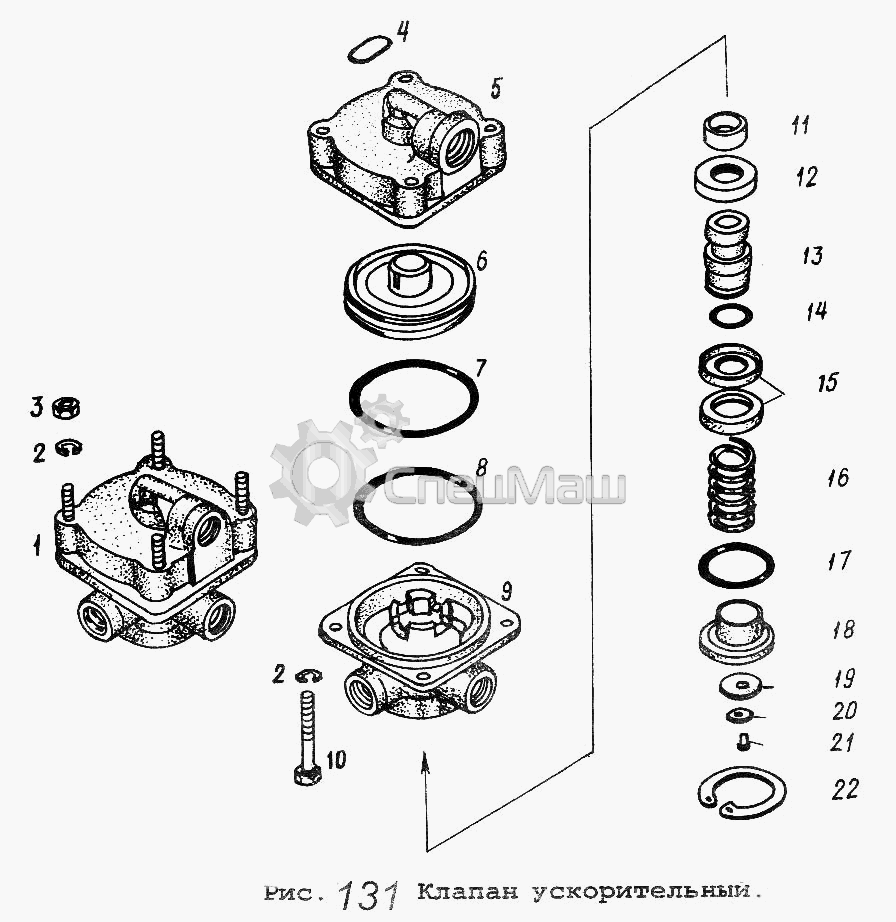

Устройство клапана ускорительного КАМАЗ

1 100-3518010 Клапан ускорительный
2 305890 Шайба 8 Т
2 305890 Шайба 8 Т
3 250510 Гайка М8
4 100-3512099 Табличка
5 100-3518040 Корпус верхний
6 100-3518036 Поршень
7 100-3518037 Кольцо
8 100-3518038 Кольцо
9 100-3518020 Корпус нижний
10 301541 Болт М8
11 100-3518025 Кольцо клапана
12 100-3518026 Кольцо клапана
13 100-3518024 Корпус клапана
14 100-3522063 Кольцо
15 100-3518027 Колпачок
16 100-3518030 Пружина
17 100-3512031 Кольцо
18 100-3518035 Колпачок
19 100-3514046 Клапан
20 100-3514047 Шайба
21 100-3514048 Заклепка
22 489317 Кольцо упорное

1 100-3518034-10 Колпачок направляющий в сборе
2 100-3512063 Кольцо
3 100-3512031 Кольцо
4 100-3515099 Табличка
5 100-3518021 Корпус нижний
7 100-3518024 Корпус клапана
8 100-3518025 Кольцо клапана
9 100-3518026 Кольцо клапана
10 100-3518027 Колпачок
12 100-3518030 Пружина
13 100-3518057 Колпачок
14 100-3518036 Поршень
15 100-3518037 Кольцо
16 100-3518038 Кольцо
17 100-3518040 Корпус верхний
18 100-3518236 Поршень
19 100-3518240 Корпус верхний
20 100-3522063 Кольцо
21 301608-01 Болт М8х75
22 301543 Болт М8-6g
23 305131 Пробка транспортная
24 305133 Пробка
25 304183 Заклепка пустотелая
26 305890 Шайба 8 пружинная
28 489317 Кольцо упорное
30 250510 Гайка М8-6Н
