Энергоаккумулятор МАЗ

Всю общую тормозную схему можно разделить на несколько подсистем – основную (рабочую), запасную, стояночную и вспомогательную. Кроме этого в состав общей системы входит оборудование, чья задача состоит в активации тормозной системы полуприцепов. В действие тормозную систему авто приводит энергоаккумулятор МАЗ, состоящий из двух основных частей.
камера тормозная маз

Первая, это многофункциональный пружинно-пневматический цилиндр. В зависимости от необходимости он может использоваться как:

- запасной тормоз при контролируемом выпуске из-под возвратной пружины рабочего воздуха;
- стояночный тормоз при неконтролируемом выпуске воздуха;
- аварийный тормоз в тех случаях, когда герметичность тормозной системы нарушена.

Вторая составляющая, это мембранная тормозная камера, предназначенная для того, чтобы давление в системе преобразовывать в механическое движение.

Работают энергоаккумулятор МАЗ и тормозная камера по следующему принципу. Во время движения ручной кран выставляется в положение, при котором система полностью заполнена воздухом. При притормаживании на стоянке кран переключается и воздух в системе отсутствует. Кроме крайних положений возможно промежуточное состояние, когда воздух из системы удаляется лишь частично, например, при притормаживании в движении.

Если целостность системы нарушена и это привело к потере сжатого воздуха, то автоматически включается система аварийного торможения, и для продолжения движения требуется наполнить систему воздухом, используя другие источники.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Как и в случае с другими элементами тормозной системы, будь то колодки тормозные МАЗ или тормозной барабан, энергоаккумулятор авто требует соблюдения правил эксплуатации.

Если же потребовалась замена отдельных элементов или их ремонт, то запчасти стоит брать только от проверенного производителя, а ремонт проводить на профессиональном СТО. При невозможности обращения к специалистам, и необходимости самостоятельного ремонта используйте при работе технические рекомендации от производителя конкретно для вашей модели автомобиля .

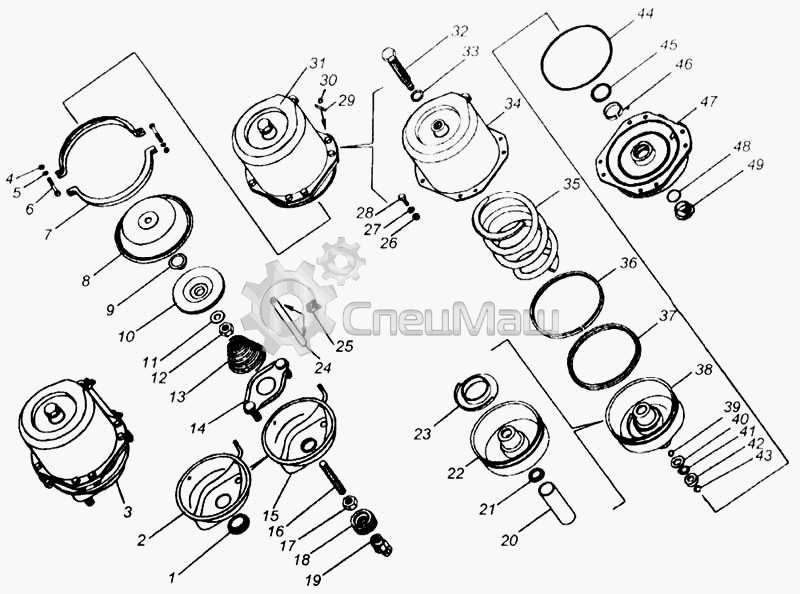

Устройство энергоаккумулятора МАЗ

энергоаккумулятор маз

1     5336-3519200     Камера тормозная задняя
2     5336-3519224     Корпус
3     5336-3519238     Вилка
4     250559     Гайка М14х1,5-5Н6Н
5     5336-3519225     Фланец в сборе
6     5336-3519154     Пружина
7     5336-3519458     Мембрана
8     5336-3519230     Шток
9     100-3519458     Тарелка пружины
10     5336-3519246     Хомут
11     250510     Гайка М8
11     250510     Гайка М8
12     252135     Шайба 8Т
12     252135     Шайба 8Т
13     370819     Болт М8-6gх45
13     370819     Болт М8-6gх45
14     213719     Винт М10-6gх20
15     5336-3519272     Диск
16     5320-2905621     Сальник
16     5320-2905621     Сальник
17     5336-3519291     Кольцо направляющее
18     5336-3519290-10     Корпус
19     20-3519167     Буфер
20     5336-3519285     Толкатель
21     24.3519350-10     Мембрана
22     5336-3519283     Диск зажимной
23     5336-3519284     Гайка
24     5336-3519289     Корпус
25     5336-3519282     Узел мембранный
26     510-40     Шарик
27     5336-3519254     Пружина
28     5336-3519293     Втулка
29     5336-3519294     Обойма
30     5336-3519292     Втулка фиксирующая
31     5336-3519268     Пружина
32     5336-3519276     Стакан
33     5336-3519173-10     Шток
34     5336-3519138     Направляющая штока
35     5336-3519163     Диск ограничителя
36     252137     Шайба 12 ОТ
37     5336-3519177     Корпус колпака
38     250515     Гайка М12х1,25-6Н
39     5336-3519172     Кронштейн тормозной камеры левый
40     5336-3519345     Хомут
41     5336-3519262     Крышка
42     5336-3519139     Направляющая ключа
43     052-058-36-2-3     Кольцо уплотнительное
44     64221-1311053     Пробка
45     5336-3519175     Корпус сапуна
46     20.3519195     Фильтр 7х7х15
47     5336-3519195     Заглушка сапуна
48     5336-3519180     Крышка сапуна
49     5336-3519169     Сапун
