Сегодня можно выделить сразу несколько линеек ДВС выпускаемых Ярославским Моторным Заводом. Это классическое V-образное семейство шести, восьми и 12-тицилиндровых ЯМЗ-236/238/240. Это их более совершенное продолжение ЯМЗ-656/658 плюс промышленные 12-тицилиндровики ЯМЗ-850, это рядный дизель ЯМЗ-650 – российская версия реношного DCi11, а также L-образная отечественная разработка четырех и шестицилиндровых ЯМЗ-530 (534/536). Естественно, что на все эти двигатели ЯМЗ технические характеристики отличаются, но отличия эти относятся к семействам, а внутри серий конструктивно-схематических различий практически нет – есть нюансы в оснащении и настройках, как результат неодинаковая мощность.

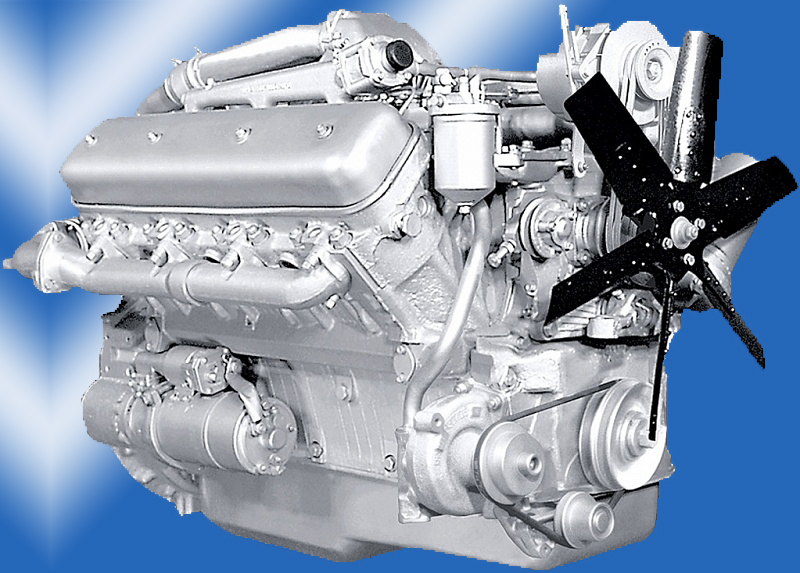

Классика
Те из 236/238-ых и их собратьев 240-ых, что производят сейчас в Ярославле, попадают в мощностной диапазон от 150 до 800 л.с., и представлены атмосферными и турбированными вариациями, соответствующими стандартам Евро-0, 1, 2 и 3. При определенном оснащении систем некоторые модификации с трудом, но дотягивают до Евро-4.
Изготавливают блоки и головки таких дизель-моторов из специального серого чугуна, из него же, но с другой последующей обработкой, отливают гильзы цилиндров. Последние мокрого типа, то есть, в рабочем состоянии имеют непосредственный контакт с охлаждающей жидкостью. ГБЦ две – по одной общей для каждого ряда цилиндров, блок переходит в картер и поддон.
На изготовление коленвала идет специальная сталь, выполнен он с противовесами. Количество коренных опор зависит от серии и равно числу ребер жесткости плюс две на картерные стенки. Коренные-шатунные подшипники – скольжения, стальные, для антифрикционного покрытия вкладышей применяют бронзу.
Поршни делают из алюминиевого сплава, традиционное количество колец на них – пять, три компрессионных и два маслосъемных. Шатуны из стали, кованные, на нижних головках разъем сделан косым, для соединения со стаканом используются пальцы плавающего типа, чье осевое перемещение блокируется стопор-кольцами.
Система топливоподачи механическая, «завязана» на топливный насос высокого давления и впрыск осуществляется непосредственно в камеры сгорания с помощью игольчатых закрытых форсунок. Смазка принудительная, с «выносным» охладителем масла, который, как правило, контактирует с основной системой охлаждения (жидкостной).
Если речь идет об автомобильных силовых агрегатах (а некоторые модели используются и для оборудования мини-электростанций, дизель-генераторных и в качестве автономных передвижных установок), то дизеля могут изначально комплектоваться коробками передач и сцеплениями. В зависимости от года и серии последние могут быть как однодисковыми, так и двухдисковыми. КПП тоже бывают разными, начиная от стандартной пятиступки, заканчивая 14-ступенчатыми узлами, где помимо основного редуктора ставят делитель и демультипликатор.
В цифрах
Представлять на двигатели ЯМЗ технические характеристики без цифр, это то же, что решать теорему Пифагора на круге. Поэтому вот несколько основных чисел, которые могут пригодиться:
- Габаритные размеры с КП и сцеплением (без них), мм – 1796-2069 (1020-1222) х 1006 х 1195
- Вес сухой с вспомогательным оборудованием (без него), кг – 880-1070 (820-1010)
- Масса в сборе и с узлами трансмиссии, кг 1170-1385
- Рабочий объем системы смазки (без радиатора), л – 24-32
- Литраж системы охлаждения (исключая радиатор-охладитель и отопитель) – 17-20
Точные основные показатели меняются в зависимости от конкретной модификации, дополнительные параметры могут отличаться еще больше, так как производителем допускается некоторая индивидуальная комплектация СУ.
Перспектива
Продолжая работать со старыми модификациями «Автодизель» свои надежды на будущее связывает в основном домашними наработками. 530-е семейство уже в базовой комплектации отвечает нормам Евро-4, а этим летом (в июне 2015-го) были представлены и дизеля соответствующие экостандарту Евро-5. А это означает хорошие виды на продвижение продукта не только на внутреннем рынке и в странах с не слишком жесткими требованиями, но и в Европу.
Среди основных факторов, сделавших российские дизель-двигатели более чистыми можно считать:
- современные топливные системы;
- применение каталитических нейтрализаторов нового образца;
- реализацию в схеме системы выпуска блока рециркуляции отработанных газов.
Если говорить о технических характеристиках, то основные отличия новых агрегатов заключаются даже не в другом расположении цилиндров, но в существенно уменьшенных габаритах составляющих элементов, фактически, масса и литраж сократились в полтора-два раза, но более совершенная конструкция и использование новых технологий позволило получить весьма неплохие данные по мощности и ресурсу. При массе 410-640 кг и рабочем объеме номинальная мощность колеблется в пределах 220-360 «лошадок», и по уверениям изготовителя расчетный срок эксплуатации миллион километров.
Впрочем, это не означает, что такой пробег гарантирован без каких либо ремонтов. В конструктивной схеме мотора предостаточно расходных деталей, а многие из комплектующих имеют меньший собственный ресурс. К тому же нельзя сбрасывать со счетов вероятность форс-мажоров и просто плачевное состояние в отечественном секторе ГСМ, так что износы-поломки могут случиться значительно раньше.
|
Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич |
Торговый дом «СпецМаш» специализируется на производстве и продаже запчастей и узлов именно для тяжелой техники. Поэтому, вне зависимости от того, что именно у вас в гараже, вы всегда можете обратиться к нам по поводу приобретения нужных деталей-агрегатов. Качество наших товаров всегда отменное (проверенно службами МАДИ, НАМИ и РосТест, одобрено представителями автопроизводителей), а цены приемлемые. Оптовым покупателям и постоянным партнерам скидки, возможны отсрочки на оплату. При необходимости организовывается пересылка покупок в пределах РФ – во многие города доставка бесплатная.
V6 без турбо наддува
ЯМЗ-236А
Мощность, кВт (л.с.) 143 (195) Дизель, 6-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-236Г
Мощность, кВт (л.с.) 110 (150) Дизель, 6-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-236Д
Мощность, кВт (л.с.) 129 (175) Дизель, 6-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-236ДК
Мощность, кВт (л.с.) 136 (185) Дизель, 6-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-236М2
Мощность, кВт (л.с.) 132 (180) Дизель, 6-цилиндровый, с V-образным расположением цилиндров
V6 с турбо наддувом
ЯМЗ-236Б
Мощность, кВт (л.с.) 184 (250) Дизель, 6-цилиндровый, с V-образным расположением цилиндров, 4-тактный
ЯМЗ-236Н
Мощность, кВт (л.с.) 169 (230) Дизель, 6-цилиндровый, с V-образным расположением цилиндров, 4-тактный
V8 без турбо наддува
ЯМЗ-238АК
Мощность, кВт (л.с.) 173 (235) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238ВМ
Мощность, кВт (л.с.) 176 (240) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238ГМ2
Мощность, кВт (л.с.) 132 (180) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238КМ2
Мощность, кВт (л.с.) 140 (190) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238М2
Мощность, кВт (л.с.) 176 (240) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
V8 с турб онаддувом
ЯМЗ-238Б
Мощность, кВт (л.с.) 221 (300) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238БВ
Мощность, кВт (л.с.) 228 (310) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238БК
Мощность, кВт (л.с.) 213 (290) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238Д
Мощность, кВт (л.с.) 243 (330) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238ДК
Мощность, кВт (л.с.) 213 (290) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-238НД
Мощность, кВт (л.с.) 173 (235) Дизель, 8-цилиндровый, с V-образным расположением цилиндров
V12 без турбо наддува
ЯМЗ-240М2
Мощность, кВт (л.с.) 265 (360) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
V12 с турб онаддувом
ЯМЗ-240НМ2
Мощность, кВт (л.с.) 368 (500) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-240ПМ2
Мощность, кВт (л.с.) 309 (420) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-845
Мощность, кВт (л.с.) 537 (730) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-847
Мощность, кВт (л.с.) 588 (800) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-850
Мощность, кВт (л.с.) 412 (560) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-8401
Мощность, кВт (л.с.) 588 (800) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
ЯМЗ-8502
Мощность, кВт (л.с.) 478 (650) Дизель, 12-цилиндровый, с V-образным расположением цилиндров
