Цена за шт.
755 руб. 755 руб.
Экономия: 0 руб.
Экономия: 0 руб.
В наличиимного
Доставка
- Идёт загрузка...
Установка и применение
| Марка | Модель | Узел | Название | Номер |
|---|---|---|---|---|
| КамАЗ | КамАЗ-4326 | Вал карданный основной с карданами в сборе | Крестовина с подшипниками | 5320-2205025-01 |
| Найдено деталей: 1 | ||||
Описание
КамАЗ, Урал и им подобные большегрузы, это в большинстве своем машины, трансмиссия которых испытывает колоссальные нагрузки. Риск повреждений узлов этой системы увеличивается пропорционально сложности и количеству используемых в конструкции деталей. Именно поэтому среди лидеров на необходимость замены числиться крестовина карданного вала, даже если она такая относительно большая, как представленная здесь под артикулом 5320-2205025 – все равно особенности конструктива и функционала делают ее очень уязвимой…
Почему ломаются крестовины карданов
Чтобы ответить на этот вопрос придется немного ближе познакомиться с предназначением, принципами работы кардан-передачи и устройством самой крестовины. Задача кардана, это передача крутящего момента, или грубо вращения, между двумя несоосными валами (узлами), например, между КПП и редуктором ведущего моста. Мало того, что выходящий вал первой и входящий второй изначально не совпадают по оси, так еще и этот угол постоянно изменяется. Повороты, рельеф, деформации рамы при изменении нагрузки или скорости, все это сказывается на пространственном положении сопрягаемых агрегатов.
Второй момент, это элементарная физическая нагрузка – кардан-шарниры подобного класса ставятся на машины, полный вес которых может составлять пару десятков тонн и даже больше. Третий фактор – химическая коррозия, хотя шарнир в какой-то мере стараются защитить от попадания влаги, рабочих (технических) жидкостей, а в зимнее время и от реагентов дорожных смесей, они все равно «добираются» до материала и понемногу разрушают его поверхностные слои, причем разрушение это увеличивается в прямой прогрессии.
Четвертый пункт, это конструкция – крестовина, это металлический элемент с четырьмя, крестообразно, перпендикулярно и в одной плоскости расположенными цапфами. На этих шипах-цапфах установлены игольчатые подшипники, деталь деликатная сама по себе, а уже сверху, на противопоставленных парах установлены ушки двух вилок. Собственно именно такая схема и позволяет передавать вращение даже при изменяющемся угле, но она же означает серьезное истирающее и деформирующее воздействие. При этом, чем больше угол, тем сильнее страдает крестовина. Если резюмировать, получаем такой список:
- - большие разнонаправленные физические нагрузки;
- - химическая коррозия;
- - рабочий износ.
Как дополнение к этому, в случае с нерадивыми владельцами-механиками можно добавить неправильное (отсутствующее) обслуживание, неквалифицированный ремонт, а также заводской брак.
Как выбирать крестовину для кардана
В общем, шансов на то, что крестовина переживет кардан-передачу, а тем более машину маловато, и вполне возможно, вам придется подыскивать замену. Самый элементарный способ, это совместить такие нюансы, как марка-модель автомобиля, артикул используемой кардан передачи и предназначенные для нее варианты крестовин. Например, в данном случае представлена крестовина 5320-2205025 вала карданного большая, используемая на многих модификациях автомобилей Камского, Миасского, Минского, Ликинского, Львовского и других заводов.
В любом случае стоит помнить, что подбираются крестовины по следующим параметрам:
- Размеру (диаметру, толщине) чашки
- Длине между торцевыми плоскостями противопоставленных цапф
- Расстоянию между противоположными канавками под стопорные кольца (крышки-шпонки, болты-шпильки), а также по типоразмерам самих стопоров
- Наличию-отсутствию пресс-масленки
Если речь идет о детали в сборе, то добавляем к списку подходящие подшипники. Кстати, если проблема именно в них, и нужно просто заменить изношенный или с потерявшимися иголками ИП, то советуем брать комплектом. Различия между новой и старой запчастью приведут к ускоренному износу всего набора!
В сети вы можете также увидеть советы насчет обязательной проверки материала, из которого сделана деталь и тому подобное. Но вряд ли в вашем кармане случайно завалялся спектрограф или хотя бы весы с таблицей соответствия масс разных металлов. Поэтому, самый простой способ, это обратиться к проверенному поставщику-производителю, способному предоставить технологическую, сертификационную и гарантийную документацию на свой товар. Тем более, что в такой компании обязательно найдутся люди, способные подобрать вам оптимальный вариант даже исходя из минимальных ваших знаний о машине и типе ее трансмиссии.
По крайней мере, в нашем торговом доме «СпецМаш» дела обстоят именно так. Мы обязательно подберем вам лучший вариант детали, и она непременно будет соответствовать всем, указанным в ее паспорте, параметрам. Качество продукции, которую мы предлагаем, соответствует стандарту автопроизводителя и подтверждено российскими контрольными службами. А еще, с нами очень просто работать, и купить крестовину на КамАЗ, Урал и прочие авто можно по весьма приемлемой цене (для оптовиков и постоянных клиентов предусмотрены скидки).
Заявки принимаем по телефону, на самом сайте (автоматическая форма и чат) и через электронную почту. Работаем по безналичному перерасчету, принимаем наличные, возможно предоставление отсрочек (уточняйте у менеджеров заранее). Организовываем пересылку купленных комплектующих по всей России – транспортными компаниями или собственной службой доставки (примерно в сотню городов бесплатно).

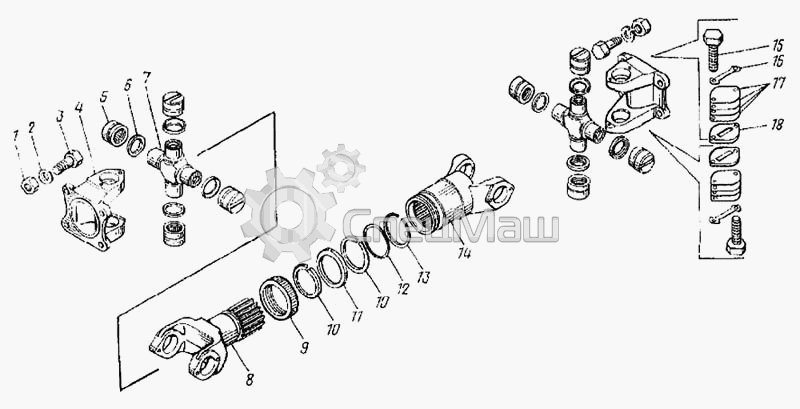

Устройство, установка крестовины
4310-2202011-02 Вал карданный основной 1 1/21641/11 Гайка М16х1,5-6Н
2 1/05172/77 Шайба 16 пружинная
3 853025 Болт М16х1,5-6gх42
4 5320-2205023 Вилка-фланец
5 5320-2205033 Подшипник игольчатый в сборе
6 5320-2205042 Уплотнение подшипника торцовое в сборе
7 5320-2205025-01 Крестовина с подшипниками
8 4310-2202015 Вал карданный основной
9 5320-2205217 Гайка
10 5320-2205089 Шайба разрезная
10 5320-2205089 Шайба разрезная
11 5320-2205221 Кольцо сальника
12 864220 Кольцо уплотнительное
13 5320-2205117 Шайба разрезная
14 4310-2202047 Вилка скользящая в сборе
15 1/60434/21 Болт М8-6gх20
16 5320-2205051 Пластина стопорная болтов
17 4310-2202070 Пластина балансировочная
18 5320-2205050 Пластина опорная подшипника
