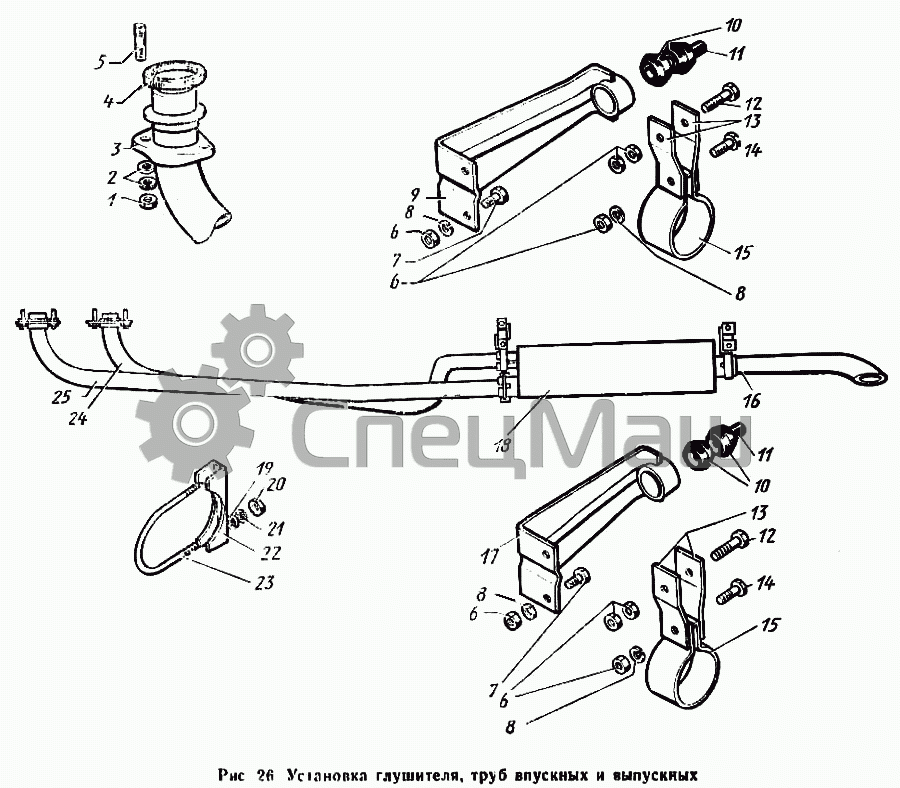

Установка глушителя, труб впускных и выпускных
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
6
6
6
7
7
8
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201499-П8 | 201499-П8 | Болт | |
| 130В-1203052 | 130В-1203052 | Труба выпускная | |
| 305508-П2 | 305508-П2 | Шайба установочная | |
| 200315-П8 | 200315-П8 | Болт | |
| 1 | 250538-П8 | Гайка | |
| 2 | 252157-П2 | Шайба пружинная | |
| 3 | 130-1203137-Б | Фланец приемной трубы натяжной | |
| 4 | 306322-П | Прокладка фланца в сборе | |
| 5 | 308624-П8 | Шпилька | |
| 6 | 250512П8 | Гайка | |
| 7 | 201497-П8 | Болт | |
| 8 | 252136-П2 | Шайба пружинная | |
| 9 | 130-1203045-40 | Кронштейн крепления глушителя передний в сборе | |
| 10 | 1301203303 | Амортизатор | |
| 11 | 130-1203305 | Втулка амортизатора распорная | |
| 12 | 200321-П8 | Болт длинный | |
| 13 | 130-1203151 | Пластина крепления выпускной трубы глушителя | |
| 14 | 201505-П8 | Болт | |
| 15 | 130-1233047 | Хомут | |
| 16 | 130-1203052 | Труба выпускная глушителя | |
| 17 | 130-1203055-Б | Кронштейн крепления глушителя задний в сборе | |
| 18 | 130-1201010-Б2 | Глушитель в сборе | |
| 19 | 252005-П8 | Шайба | |
| 20 | 250510-П8 | Гайка | |
| 21 | 252135-П2 | Шайба пружинная | |
| 22 | 121-1203047-Б | Хомут | |
| 23 | 121-1203057 | Стремянка хомута | |
| 24 | 130-1203010-Б | Труба глушителя приемная правая в сборе | |
| 25 | 130-1203011 | Труба глушителя приемная левая | Перейти в каталог |
