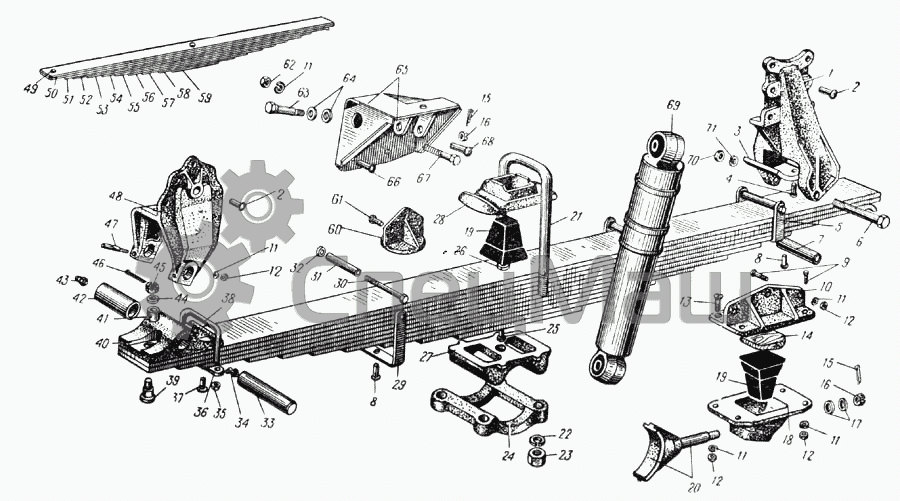

Передняя подвеска (Рис. 66)
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
3
4
5
6
7
8
8
9
10
11
11
11
11
11
12
12
12
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 377-2905544 | 377-2905544 | Кронштейн амортизатора нижний левый в сборе | |
| 377-2905541 | 377-2905541 | Кронштейн амортизатора левый в сборе | |
| 500-2902015 | 500-2902015 | Ушко передней рессоры в сборе | |
| 377-2902408 | 377-2902408 | Стремянка передней рессоры | |
| 500-2902012-Б2 | 500-2902012-Б2 | Рессора передняя в сборе | |
| 375-2902444-Д | 375-2902444-Д | Кронштейн передней рессоры передний правый | |
| 377-2905540 | 377-2905540 | Кронштейн амортизатора правый в сборе | |
| 375-2902442 | 375-2902442 | Кронштейн передней рессоры задний правый в сборе | |
| 377-2905545 | 377-2905545 | Кронштейн амортизатора нижний правый в сборе | |
| 375-2905540-Б | 375-2905540-Б | Кронштейн амортизатора правый в сборе | |
| 1 | 375-2902443 | Кронштейн передней рессоры задний левый в сборе | |
| 2 | 256906-П | Заклепка 14х45 | |
| 3 | 375-2902449 | Вкладыш заднего кронштейна | |
| 4 | 257045-П | Заклепка 10х40 вкладыша | |
| 5 | 500-2902059 | Хомут пятого листа | |
| 6 | 200879-П29 | Болт М16х150 | |
| 7 | 375-2902448 | Втулка распорная заднего кронштейна | |
| 8 | 256838-П | Заклепка 10х24 | |
| 9 | 201500-П29 | Болт М10 | |
| 10 | 375-2902640 | Кронштейн дополнительного буфера | |
| 11 | 252136-П9 | Шайба пружинная 10 | |
| 11 | 252138-П9 | Шайба пружинная 14 | |
| 12 | 250512-П29 | Гайка М10 | |
| 13 | 221723-П29 | Винт М10х30 крепления кронштейнов | |
| 14 | 375-2902690 | Подкладка дополнительного буфера | |
| 15 | 258054-П9 | Шплинт 4х30 | |
| 16 | 251015-П29 | Гайка М20х1,5 | |
| 17 | 336382-П29 | Шайба упорная 25 | |
| 18 | 375-2902644 | Обойма дополнительного буфера | |
| 19 | 375-2902414 | Буфер передней рессоры дополнительный | |
| 19 | 375-2902414 | Буфер передней рессоры дополнительный | |
| 20 | 375-2905005 | Кронштейн амортизатора нижний с пальцем в сборе | |
| 21 | 375-2902408 | Стремянка передней рессоры | |
| 22 | 252141-П9 | Шайба 20 пружинная | |
| 23 | 375-2902412 | Гайка стремянки М20 | |
| 24 | 375-2301025 | Хомут крепления передней рессоры | |
| 25 | 501Т-2902032 | Болт центровой | |
| 26 | 250515-П29 | Гайка М12х1,25-6Н | |
| 27 | 375-2902431 | Подушка передней рессоры | |
| 28 | 375-2902413 | Накладка передней рессоры | |
| 29 | 500-2902064 | Хомут девятого листа | |
| 30 | 200332-П29 | Болт М10-6gх115 | |
| 31 | 200-2902068 | Трубка распорная | |
| 32 | 250512-П29 | Гайка М10 | |
| 33 | 375-2902478-В | Палец переднего ушка передней рессоры | |
| 34 | 264040-П29 | Масленка 2.3.90.01 в сборе | |
| 35 | 374727-П29 | Гайка М16х1,5 | |
| 36 | 500-2912025 | Накладка ушка | |
| 37 | 256840-П8 | Заклепка 10,8х28 | |
| 38 | 500-2912024 | Стремянка ушка | Перейти в каталог |
| 39 | 500-2902020 | Палец крепления ушка | |
| 40 | 500-2902016 | Ушко передней рессоры | |
| 41 | 500-2902018 | Втулка | |
| 42 | 200-2902028 | Втулка ушка | Перейти в каталог |
| 43 | 264020-П29 | Масленка 1.3 | Перейти в каталог |
| 44 | 252018-П29 | Шайба 18 | |
| 45 | 374809-П29 | Гайка М18х1,5 | |
| 46 | 258054-П29 | Шплинт 4х32 | |
| 47 | 353-3001025-А | Клин стопорный | |
| 48 | 375-2902445-Д | Кронштейн передней рессоры передний левый | |
| 49 | 500-2902101-В | Лист № 1 передней рессоры | |
| 50 | 500-2902102-Б1 | Лист № 2 передней рессоры | |
| 51 | 500-2902103-Б | Лист № 3 передней рессоры | |
| 52 | 500-2902104 | Лист № 4 передней рессоры | |
| 53 | 500-2902105 | Лист № 5 передней рессоры | |
| 54 | 500-2902106 | Лист № 6 передней рессоры | |
| 55 | 500-2902107 | Лист № 7 передней рессоры | |
| 56 | 500-2902108 | Лист № 8 передней рессоры | |
| 57 | 500-2902109 | Лист № 9 передней рессоры | |
| 58 | 500-2902110 | Лист № 10 передней рессоры | |
| 59 | 500-2902111 | Лист № 11 передней рессоры | |
| 60 | 375-2902610-Б | Кронштейн буфера передней рессоры | |
| 61 | 256845-П | Заклепка 10х40 | |
| 62 | 250558-П29 | Гайка М14-6Н | |
| 63 | 339289-П29 | Палец амортизатора верхний М20х97 | |
| 64 | 336382-П29 | Шайба упорная 25 | |
| 65 | 375-2905541-Б | Кронштейн амортизатора левый в сборе | |
| 66 | 256908-П | Заклепка 14х50 | |
| 67 | 201591-П29 | Болт М14-6gх45 | |
| 68 | 256903-П | Заклепка 14х38 | |
| 69 | 500-2905306-Б | Амортизатор передней подвески в сборе | |
| 70 | 250560-П29 | Гайка М16х1,5-6Н | |
| 71 | 252139-П9 | Шайба 16 пружинная |
