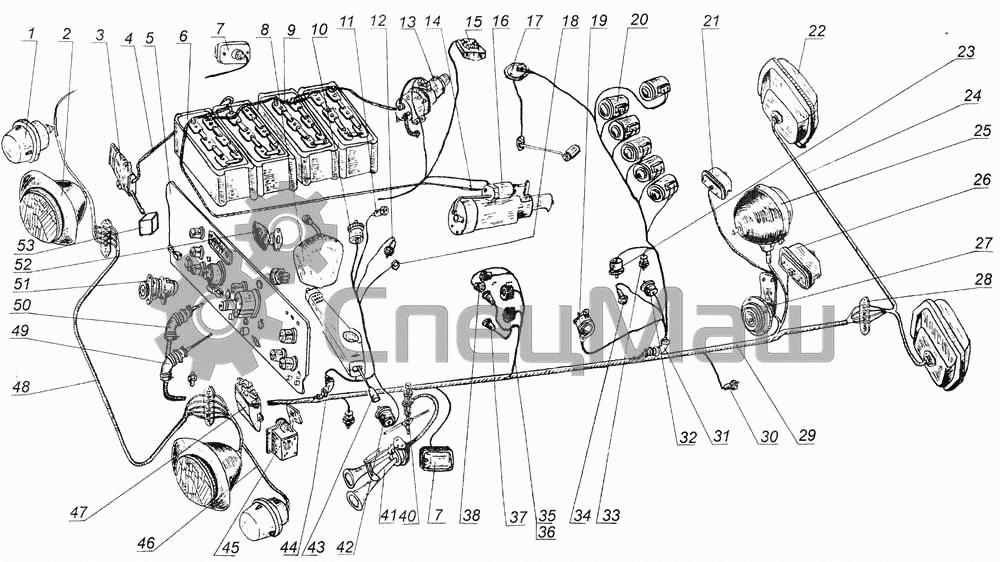

Установка электрооборудования 7505-3700002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
7505-3700002
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
40
41
43
44
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
ТМ111-01 ТМ111-01 Датчик аварийный температуры двигателя
С313 С313 Сигнал электрический низкого тона
7505-3700002 7505-3700002 Установка электрооборудования
1 ПФ130АБ Фонарь передний
2 ФГ150Ж Фара головного света
3 ПС315-100 Розетка штепсельная (внешнего запуска)
4 546П-3724056 Провод минусовый
5 7505-3800001-10 Панель приборов
6 6ст.132ЭМ Батарея аккумуляторная
7 14.3726 Повторитель боковой указателя поворота
8 7406-3709050 Переключатель ГМП
9 522А-3724060 Провод между батареями
10 ММ355 Датчик давления Перейти в каталог
11 ММ111В Датчик аварийного давления масла
12 ТМ100В Датчик температуры охлаждения двигателя и масла
13 ВК860В Включатель МАССЫ дистанционный
14 522А-3724062-10 Провод плюсовой
15 11.3714 Плафон
16 25.3708-01 Стартер
17 БМ163Б Датчик указателя уровня топлива
18 13.3839 Датчик засоренности воздушного фильтра
19 24.3802 Датчик электроспидометра
20 РС330 Электромагнит (управления ГМП и тормоза)
21 ФП135Б Фонарь заднего хода
22 ФП132АБ Фонарь задний
23 ММ355 Датчик давления Перейти в каталог
24 7505-3724042 Жгут задних фонарей
25 171.3711 Фара поворотная (прожектор)
26 ФП-131Б Фонарь освещения номерного знака
27 С314 Сигнал электрический высокого тона
28 ПС5 Панель соединительная
29 7505-3724040-30 Жгут проводов по лонжерону
30 ММ124В Датчик аварийного давления воздуха
31 7505-3724041-10 Жгут проводов по ГМП
32 11.3829 Датчик главного давления ГМП
33 ВК12Б Включатель блокировки гидротрансформатора
34 ТМ100В Датчик температуры охлаждения двигателя и масла
35 ММ355 Датчик давления Перейти в каталог
36 ММ355 Датчик давления Перейти в каталог
37 ММ125Д Выключатель пневматический
38 ММ124В Датчик аварийного давления воздуха
39 ВК40А Включатель пневматического сигнала
40 ММ355 Датчик давления Перейти в каталог
41 С40В Сигнал пневматический
43 П145 Комбинированный переключатель света
44 7505-3724035-20 Жгут проводов по двигателю
45 ВП16ЛГ236231-55У2.3 Включатель тормоза гидрозамедлителя
46 522А-3724343-10 Жгут проводов подфарников
47 РС951А Реле прерыватель указателей поворота
48 522А-3724045-10 Жгут проводов между фар
49 7505-3724010-20 Жгут проводов основной
50 7505-3724020-30 Жгут контрольных ламп и приборов ГМП
51 Г273В Генераторная установка
51 2302.3702 Реле-регулятор
52 ПД308А Фонарь освещения
53 5702.3701 Генератор
