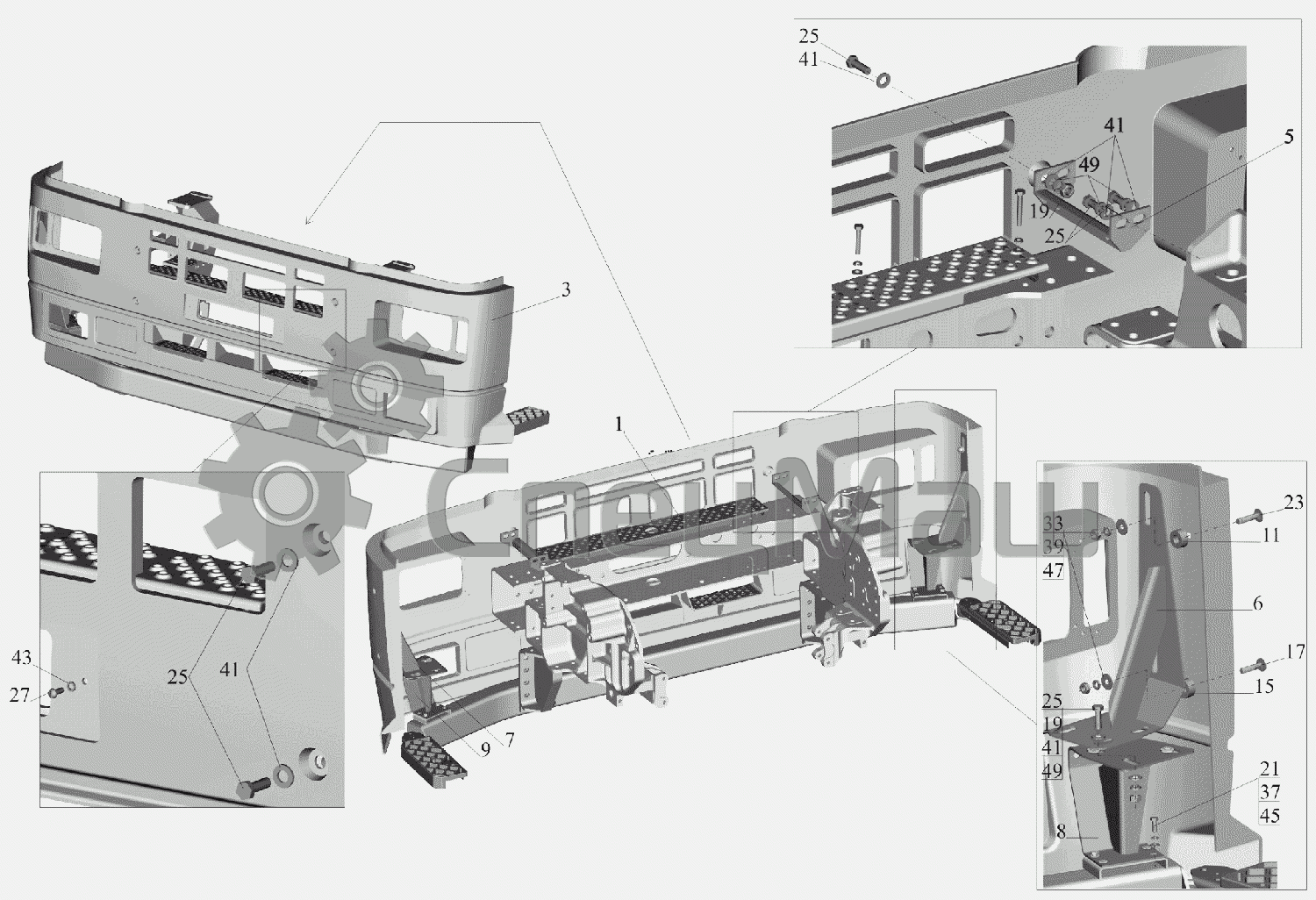

Установка бампера 6516V8-2803006-000
Данные каталоги размещены на сайте исключительно в информационных целях
1
3
5
6
7
8
9
11
15
17
19
19
21
23
25
25
25
25
27
33
37
39
41
41
41
41
43
45
47
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6430-2803008 | Установка подножки | |
| 3 | 54421-2803010-011 | Бампер передний | Перейти в каталог |
| 5 | 6516V8-2803027-000 | Кронштейн передний | |
| 6 | 6516V8-2803046-000 | Кронштейн боковой | |
| 7 | 6516V8-2803047-000 | Кронштейн боковой | |
| 8 | 6516V8-2803158-011 | Кронштейн | |
| 9 | 6516V8-2803159-011 | Кронштейн | |
| 11 | 500-1302139 | Подушка малая | |
| 15 | 544022-1311063 | Шайба | |
| 17 | 210406-10 | Болт М10-6gх30 | |
| 19 | 250514 | Гайка М12-6Н | |
| 21 | 201456 | Болт М8-6gх20 | |
| 23 | 210408 | Болт М10-6gх40 | |
| 25 | 201542 | Болт М12-6gх35 | |
| 27 | 220105 | Винт М6-6gх16 | |
| 33 | 250512 | Гайка М10-6Н | |
| 37 | 252005 | Шайба 8 | |
| 39 | 252039 | Шайба 10 | |
| 41 | 252007 | Шайба 12 | |
| 43 | 252134 | Шайба 6Т | |
| 45 | 252135 | Шайба 8Т | |
| 47 | 252136 | Шайба 10.ОТ | |
| 49 | 252137 | Шайба 12.ОТ |
