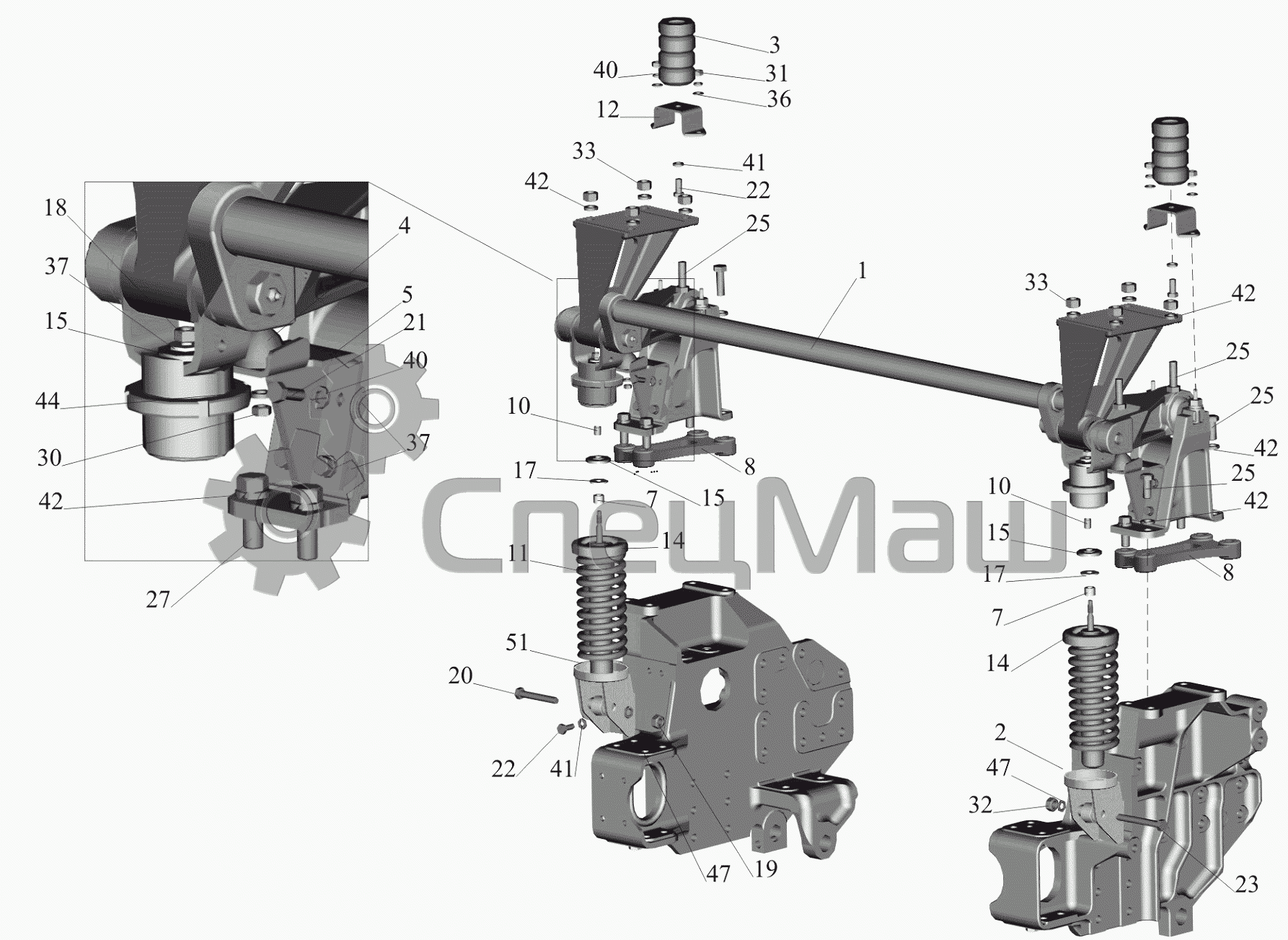

Переднее подрессоривание кабины 6513-5001700-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
7
7
8
8
10
10
11
12
14
14
15
15
15
17
17
18
19
19
20
20
21
22
22
25
25
25
25
27
30
31
33
33
36
36
37
37
40
40
41
41
42
42
42
42
42
44
47
47
51
Позиция на иллюстрации Заводской номер детали Название детали
1 643019-5001702-010 Переднее подрессоривание
2 6513-5001738-010 Кронштейн
3 5336-5001766-01 Буфер Перейти в каталог
4 5336-5001840 Буфер
5 643019-5001892 Кронштейн
7 4370-6847150 Втулка
8 6514-5001728 Проставка
10 6430-5001083 Втулка распорная короткая
11 5336-5001730-01 Пружина передняя
12 6430-5001768 Кронштейн
14 6501-5001772 Чашка верхняя
15 6430-5001896-010 Прокладка
17 252045-10 Шайба 12
18 374377 Гайка М10х1,25-6Н
19 374577 Гайка М10х1.25-6Н
20 200844 Болт М14х1,5-6gх75
21 201497 Болт М10-6gх25
22 201538 Болт М12-6gх25
25 372629 Болт М16х1,5-6gх45
27 372608 Болт М16х1,5-6gх70
30 250510 Гайка М8-6Н
31 250512 Гайка М10-6Н
33 250561 Гайка М16х1,5-6Н
36 252006 Шайба 10
36 А.10.04.019 Шайба А.10.04.019
37 252039 Шайба 10
40 252136 Шайба 10.ОТ
41 252137 Шайба 12.ОТ
42 252139 Шайба 16.ОТ
44 252155 Шайба 8Л
47 252158 Шайба 14Л
51 20.5001010-10 Амортизатор подвески кабины Перейти в каталог
