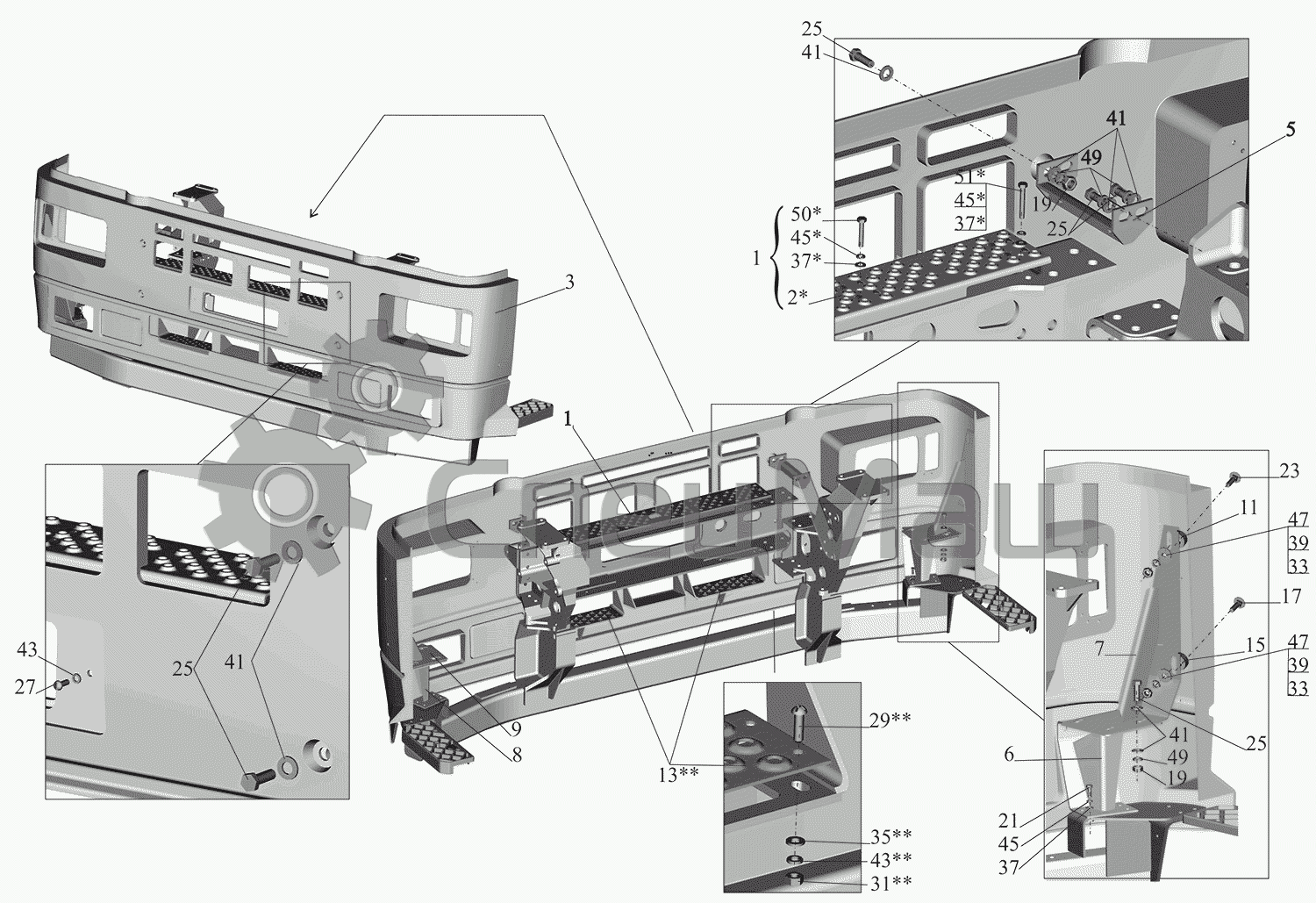

Установка бампера 651608-2803006-011
Данные каталоги размещены на сайте исключительно в информационных целях
1
1
2
3
5
6
7
8
9
11
13
15
17
19
19
21
23
25
25
25
25
27
29
31
33
33
35
37
37
37
37
37
39
39
41
41
41
41
43
43
43
43
45
45
45
45
45
47
47
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6430-2803008 | Установка подножки | |
| 2 | 6430-2803021 | Подножка | |
| 3 | 54421-2803010-011 | Бампер передний | Перейти в каталог |
| 5 | 6430-2803027-001 | Кронштейн передний | |
| 6 | 651608-2803158-011 | Кронштейн | |
| 7 | 6430-2803046-010 | Кронштейн боковой правый | |
| 8 | 651608-2803159-011 | Кронштейн левый | |
| 9 | 6430-2803047-010 | Кронштейн боковой левый | |
| 11 | 500-1302139 | Подушка малая | |
| 13 | 6430-2803065 | Накладка | |
| 15 | 544022-1311063 | Шайба | |
| 17 | 210406-10 | Болт М10-6gх30 | |
| 19 | 250514 | Гайка М12-6Н | |
| 21 | 201456 | Болт М8-6gх20 | |
| 23 | 210408 | Болт М10-6gх40 | |
| 25 | 201542 | Болт М12-6gх35 | |
| 27 | 220105 | Винт М6-6gх16 | |
| 29 | 234657-10 | Винт 2М6-6gх20 | |
| 31 | 250508 | Гайка М6-6Н | |
| 33 | 250512 | Гайка М10-6Н | |
| 35 | 252004 | Шайба 6 | |
| 37 | 252005 | Шайба 8 | |
| 37 | 252005 | Шайба 8 | |
| 39 | 252039 | Шайба 10 | |
| 41 | 252007 | Шайба 12 | |
| 43 | 252134 | Шайба 6Т | |
| 43 | 252134 | Шайба 6Т | |
| 45 | 252135 | Шайба 8Т | |
| 45 | 252135 | Шайба 8Т | |
| 47 | 252136 | Шайба 10.ОТ | |
| 49 | 252137 | Шайба 12.ОТ | |
| 50 | 200269 | Болт М8-6gх50 | |
| 51 | 201464 | Болт М8-6gх40 |
