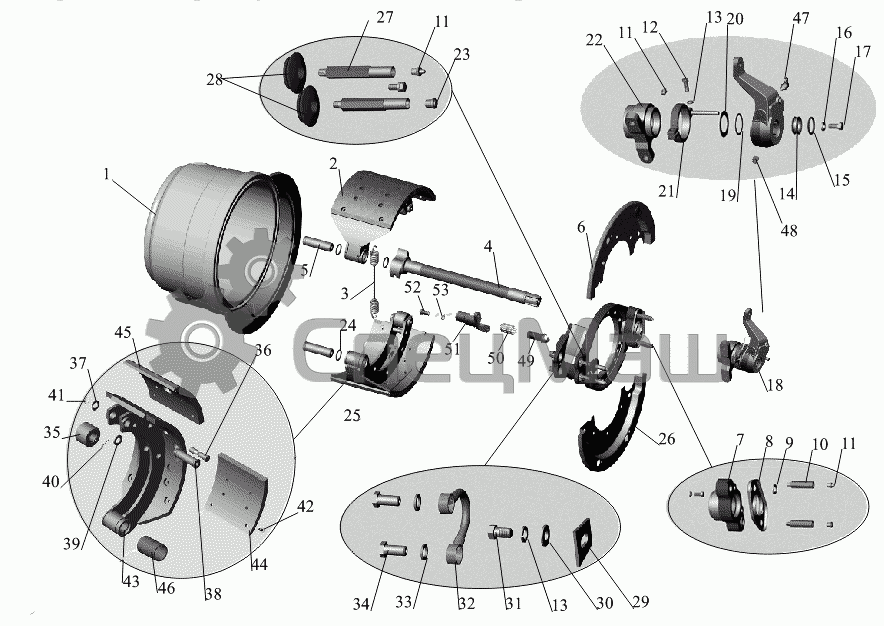

Тормозной механизм задних колес и средних колес (для барабана диаметром 410мм, с шириной накладок 220мм)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
4
4
5
6
7
8
9
10
11
11
11
12
13
13
14
15
16
17
18
18
18
19
20
21
21
21
22
22
22
22
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
44
44
44
44
44
45
45
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 5440-3502070 Барабан Перейти в каталог
2 5440-3502090 Колодка правая Перейти в каталог
3 54326-3501034 Пружина стяжная Перейти в каталог
4 5440-3502110-010 Кулак разжимной Перейти в каталог
4 5440-3502111-010 Кулак разжимной Перейти в каталог
5 103-3501132 Ось Перейти в каталог
6 5440-3502150-030 Щит тормоза правый
7 103-3502018-10 Подшипник кулака передний Перейти в каталог
8 103-3502033-10 Крышка
9 252138 Шайба 14.ОТ
10 152-3502195 Удлинитель
11 264020 Масленка 1.3.Ц6хр Перейти в каталог
12 201497 Болт М10-6gх25
13 252136 Шайба 10.ОТ
14 101-3501155-10 Прижим
15 032-040-46-2-3 Кольцо
16 252137 Шайба 12.ОТ
17 201540 Болт М12-6gх30
18 64226-3502135-010 Рычаг регулировочный Перейти в каталог
18 64226-3502136-010 Рычаг регулировочный Перейти в каталог
19 64226-3501191 Прокладка
20 64226-3501160 Шайба
21 64221-3502181 Фиксатор
21 64221-3502180 Фиксатор
22 103-3502024-20 Подшипник задний
22 103-3502025-20 Подшипник задний
22 152-3502024-020 Подшипник задний
23 401602 Сапун
24 030-038-46-2-3 Кольцо
25 5440-3502091 Колодка левая Перейти в каталог
26 5440-3502151-030 Щит тормоза левый
27 103-3501195 Удлинитель
28 103-3501203 Заглушка
29 64221-3501134 Стопор
30 252006 Шайба 10
30 А.10.04.019 Шайба А.10.04.019
31 201493 Болт М10-6gх16
32 103-3501200 Маслопровод Перейти в каталог
33 312434-П Прокладка
34 310122-П29 Болт М10х1-6gх21
35 6430-3501107 Ролик в сборе Перейти в каталог
36 101-3501039 Палец пружины
37 101-3501113 Прокладка
38 101-3501164 Ось ролика
39 252016 Шайба 14
40 258039 Шплинт 3,2х20
41 400337 Стопорное кольцо
42 376703 Заклепка 8х15
43 5440-3502094 Колодка тормоза
44 5440-3502105 Накладка тормозная
44 5440-3501105-10 Накладка тормозная
44 19496 Накладка тормозная
44 19488 Накладка тормозная
45 5440-3502106 Накладка тормозная
45 5440-3502106-01 Накладка тормозная
46 5440-3501016 Втулка
47 264030 Масленка 2.3.45 Ц6хр
48 6422-3515006 Клапан предохранительный
49 6430-3724764 Датчик АБС с кабелем
50 8997605104 Втулка (Wabco)
51 151-3538112 Кронштейн датчика
52 201456 Болт М8-6gх20
53 252135 Шайба 8Т
