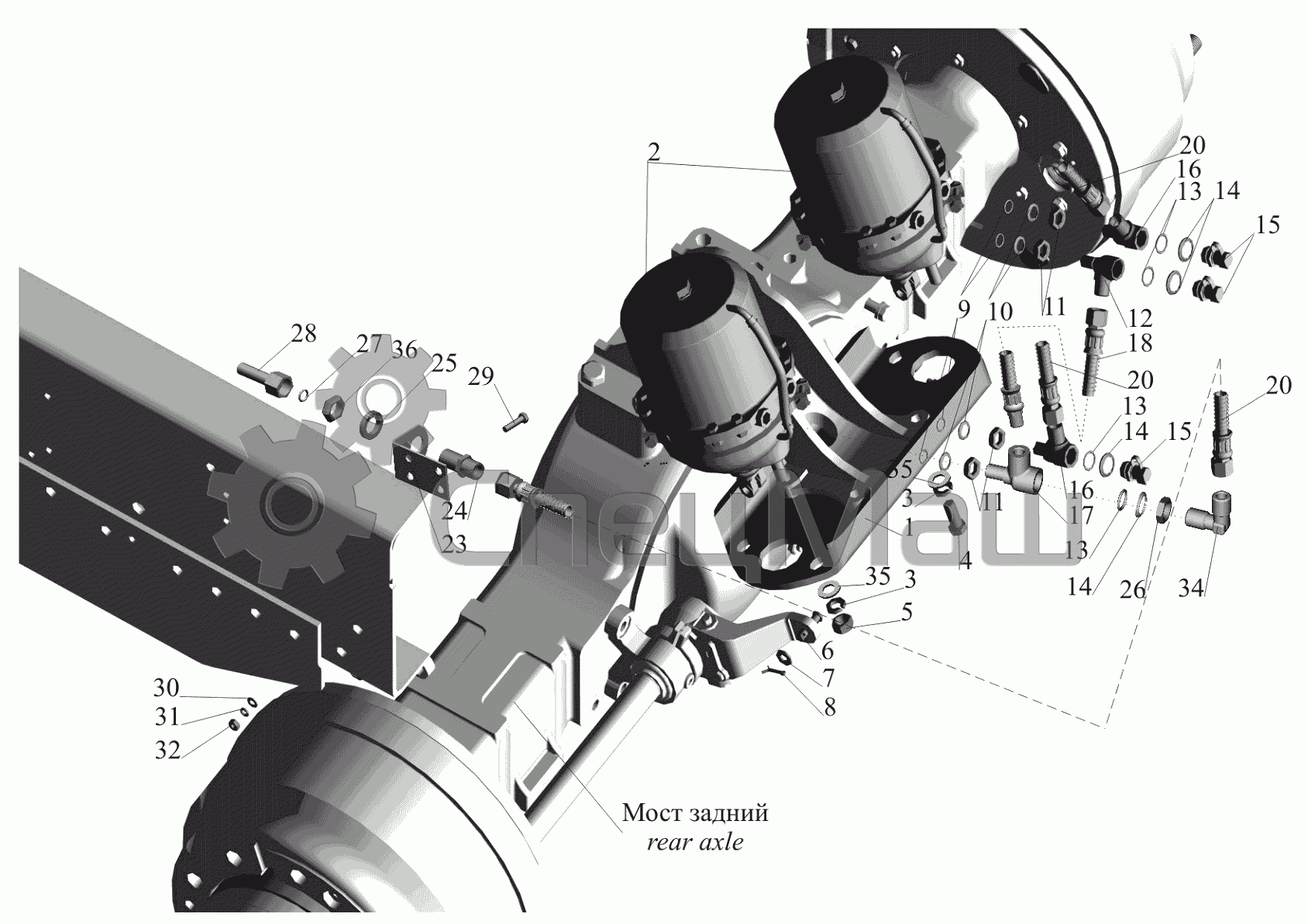

Крепление тормозных камер 5440-3519002-10 и присоединительной арматуры
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
3
3
4
5
5
6
7
8
9
10
11
11
12
12
13
13
13
14
14
14
15
15
15
15
16
16
16
17
17
18
20
20
20
23
24
25
26
27
28
29
30
31
32
34
34
35
36
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 544008-3519300 | Камера тормозная | Перейти в каталог |
| 20 | 6422-3506085-01 | Шланг к задним тормозным камерам | Перейти в каталог |
| 24 | 404319 | Штуцер | Перейти в каталог |
| 34 | 402801 | Угольник | Перейти в каталог |
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5440-3519177 | Пластина | |
| 2 | 544008-3519300-001 | Камера тормозная с пружинным энергоаккумулятором тип 30/30 | |
| 2 | 544008-3519300 | Камера тормозная | Перейти в каталог |
| 3 | 252139 | Шайба 16.ОТ | |
| 4 | 371331 | Болт М16х1.5-6gх34 | |
| 5 | 374727 | Гайка М16х1,5-5Н6Н | |
| 6 | 260089 | Палец 12х40 | |
| 7 | 252007 | Шайба 12 | |
| 8 | 258052 | Шплинт 4х20 | |
| 9 | 014-018-25-2-3 | Кольцо | |
| 10 | 375960 | Шайба 16 | |
| 11 | 250636 | Гайка М16х1,5-6Н | |
| 12 | 403068 | Тройник | |
| 12 | 403068-01 | Тройник | |
| 13 | 020-025-30-2-3 | Кольцо | |
| 14 | 376145 | Шайба 22 | |
| 15 | 5336-3515410 | Клапан контрольного вывода | |
| 15 | 105.069.05.000 | Клапан контрольного вывода | |
| 15 | 100-3515310 | Клапан контрольного вывода | |
| 16 | 402932 | Угольник | |
| 16 | 402932-01 | Угольник | |
| 17 | 403082 | Тройник | |
| 17 | 403082-01 | Тройник | |
| 18 | 500-3506060-Б2 | Шланг | |
| 20 | 6422-3506085-01 | Шланг к задним тормозным камерам | Перейти в каталог |
| 23 | 5433-3506082 | Кронштейн | |
| 24 | 404319 | Штуцер | Перейти в каталог |
| 25 | 252142 | Шайба 22Т | |
| 26 | 374939 | Гайка М22х1,5-6Н | |
| 27 | 012-016-25-2-3 | Кольцо | |
| 28 | 650119-3506122 | Трубка | |
| 29 | 201460 | Болт М8-6gх30 | |
| 30 | 252005 | Шайба 8 | |
| 31 | 252135 | Шайба 8Т | |
| 32 | 250510 | Гайка М8-6Н | |
| 34 | 402801 | Угольник | Перейти в каталог |
| 34 | 402801-01 | Угольник | |
| 35 | 252017 | Шайба 16 | |
| 36 | 250659 | Гайка М22х1,5-6Н |
