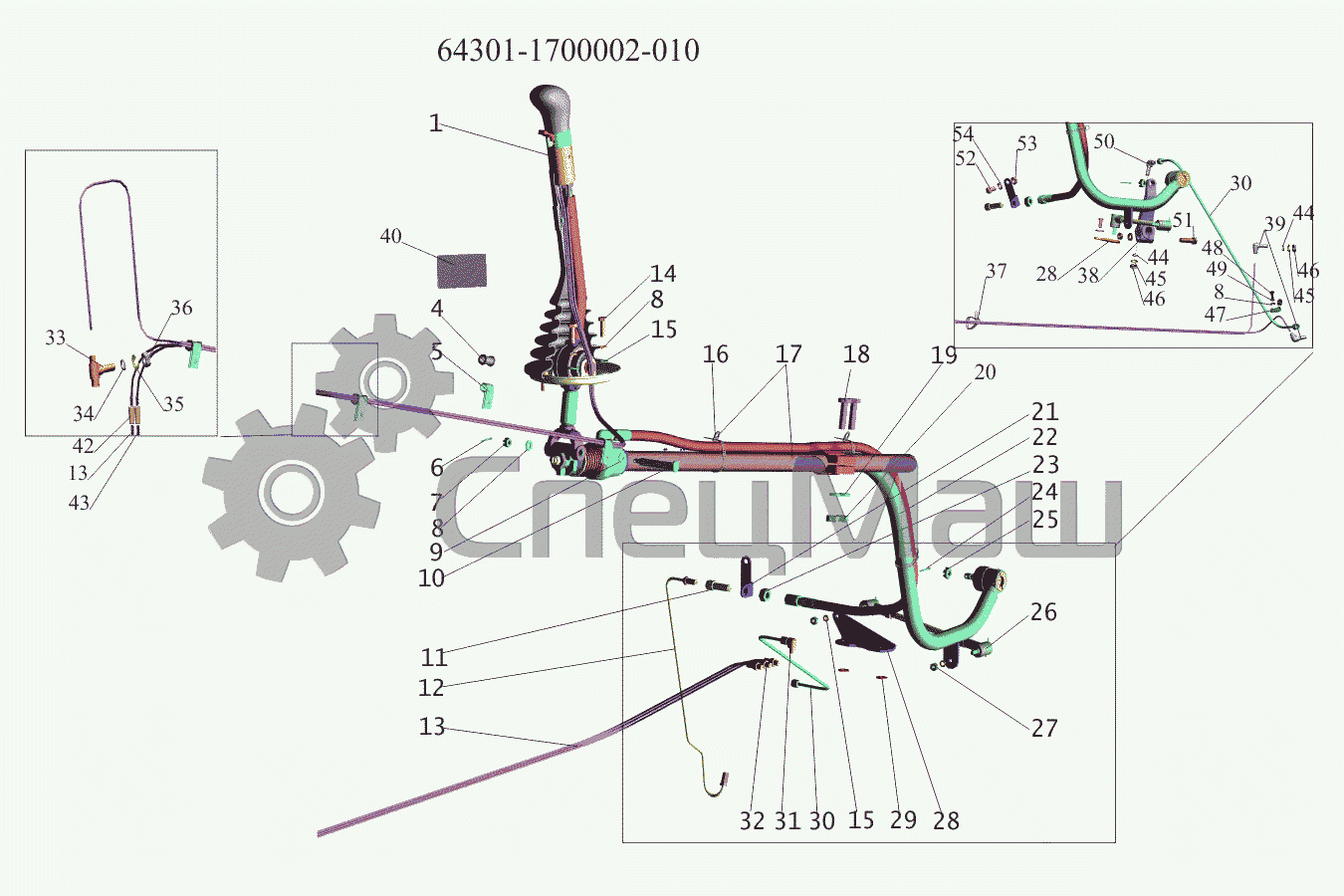

Установка привода управления коробкой передач
Данные каталоги размещены на сайте исключительно в информационных целях
64301-1700002-010
1
4
5
6
7
8
8
8
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
42
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64301-1700002-010 | 64301-1700002-010 | Установка привода управления коробкой передач | |
| 1 | 64301-1703410 | Рычаг в сборе | |
| 4 | 500-1104541-Б | Втулка | |
| 5 | 379164 | Кляммер | |
| 6 | 258025 | Шплинт 2,5х20 | |
| 7 | 250975 | Гайка М8х1-6Н | |
| 8 | 252005 | Шайба 8 | |
| 9 | 252007 | Шайба 12 | |
| 10 | 54321-1703618 | Ось | |
| 11 | 6422-5009069 | Переходник | |
| 12 | 64302-1703752-010 | Трубка в сборе | |
| 13 | 64301-1703727 | Трубка L=4500мм в сборе | |
| 14 | 201458 | Болт М8-6gх25 | |
| 15 | 252135 | Шайба 8Т | |
| 16 | 64227-3724620 | Лента стяжная | |
| 16 | 64221-3724622 | Хомут | |
| 17 | 544008-1703325 | Механизм промежуточный | Перейти в каталог |
| 18 | 200367 | Болт М12-6gх45 | |
| 19 | 252137 | Шайба 12.ОТ | |
| 20 | 250514 | Гайка М12-6Н | |
| 21 | 64301-1703457 | Кронштейн | |
| 22 | 544008-1703448 | Хвостовик | |
| 22 | 64301-1703448-040 | Хвостовик в сборе | |
| 23 | 250559 | Гайка М14х1,5-6Н | |
| 24 | 258040 | Шплинт 3,2х25 | |
| 25 | 250977 | Гайка М12х1,25-6Н | |
| 26 | 6422-1703490-01 | Тяга | Перейти в каталог |
| 26 | 64301-1703490 | Тяга | |
| 27 | 250510 | Гайка М8-6Н | |
| 28 | 64301-1703455-030 | Кронштейн | |
| 28 | 544008-1703345 | Кронштейн | |
| 29 | 252006 | Шайба 10 | |
| 30 | 64221-1705072-01 | Трубка | |
| 31 | 379737 | Угольник | |
| 32 | 6430-1703860 | Переходник в сборе | |
| 33 | 544022-1703790 | Тройник в сборе | |
| 34 | 010-014-25-2-3 | Кольцо | |
| 35 | 375818 | Шайба 12 | |
| 36 | 374614 | Гайка М12х1,5-5Н6Н | |
| 37 | 64221-3724628 | Хомут | |
| 38 | 64301-1703229 | Рычаг | |
| 39 | 544008-1703795 | Угольник | |
| 40 | 544008-3903049 | Табличка | |
| 42 | 64301-1703860 | Переходник | |
| 43 | 64301-1703794 | Трубка (L=400мм) | |
| 44 | 008-011-19-2-3 | Кольцо | |
| 45 | 375608 | Шайба 10 | |
| 46 | 250513 | Гайка М10х1-6Н | |
| 47 | 315412 | Кляммер | |
| 48 | 201456 | Болт М8-6gх20 | |
| 49 | 252155 | Шайба 8Л | |
| 50 | 402717 | Угольник | |
| 51 | 201567 | Болт М12х1,25-6gх40 | |
| 52 | 201493 | Болт М10-6gх16 | |
| 53 | 250612 | Гайка М10-6Н | |
| 54 | 252156 | Шайба 10Л |
