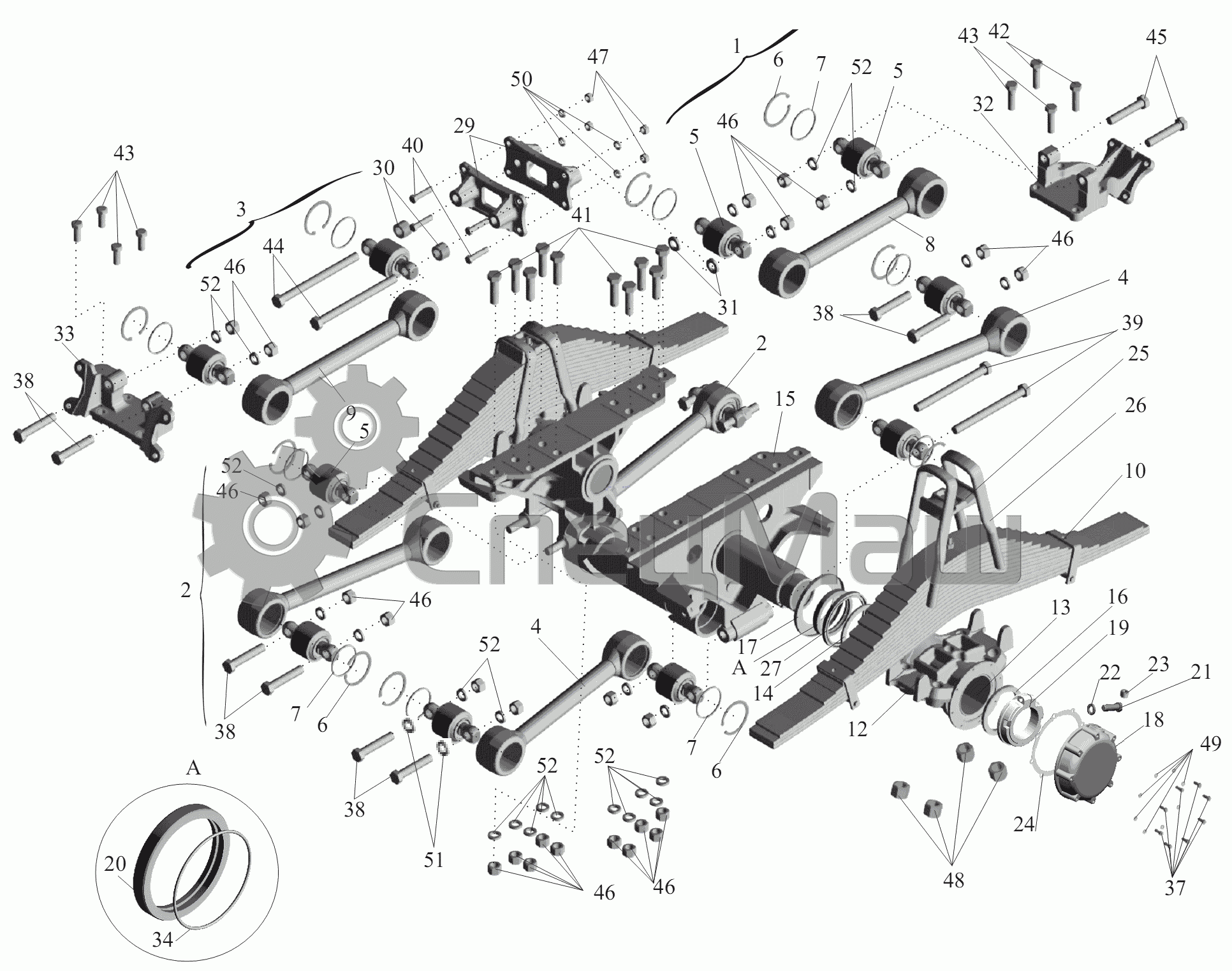

Установка подвески задней 6430-2900002, (-010)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
3
4
4
5
5
5
6
6
6
7
7
7
8
9
10
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
29
30
31
32
33
34
37
38
38
38
38
39
40
41
44
45
46
46
46
46
46
46
46
47
48
49
50
51
52
52
52
52
52
52
Позиция на иллюстрации Заводской номер детали Название детали
1 6430-2919014 Штанга реактивная
2 64221-2919014 Штанга реактивная Перейти в каталог
3 64221-2919015 Штанга реактивная Перейти в каталог
4 64221-2919018 Труба с головками
5 64221-2919040 Шарнир штанги
6 64221-2919032-010 Кольцо пружинное
7 64221-2919026 Кольцо
8 6430-2919016 Труба с головками
9 64221-2919016 Труба с головками
10 6430-2912012 Рессора
10 64229-2912012 Рессора
11 6303-2918018 Балансир в сборе Перейти в каталог
12 6303-2918020 Балансир
13 938-2918022 Втулка балансира Перейти в каталог
14 6303-2918044 Кольцо упорное Перейти в каталог
15 6430-2918140 Кронштейны со стяжкой
16 6303-2918045 Кольцо упорное Перейти в каталог
17 6303-2918068 Шайба
18 5516-2918118 Крышка Перейти в каталог
19 5516-2918202-010 Гайка
20 6303-2918156 Кольцо распорное Перейти в каталог
21 371835 Болт М14-6gх50
22 252138 Шайба 14.ОТ
23 54323-2401142 Пробка МК24
24 6303-2918122 Прокладка
25 6430-2912412 Накладка
25 6303-2912412 Накладка рессоры
26 6430-2912408 Стремянка
26 6303-2912408 Стремянка задней рессоры Перейти в каталог
27 537-3103037-01 Манжета армированная с пружиной
29 64221-2919044 Кронштейн
30 6430-2919046 Подкладка
31 6430-2919046-010 Подкладка
32 544008-2919090-010 Кронштейн
33 643008-2919093-010 Кронштейн
34 122-130-46-2-3 Кольцо распорное
37 370848 Болт М8-6gх75
38 371045 Болт М24х2-6gх130 Перейти в каталог
39 371095 Болт М24х2-6gх275 Перейти в каталог
40 372608 Болт М16х1,5-6gх70
41 372978 Болт М24х2-6gх85 Перейти в каталог
44 372985 Болт М24х2-6gх310 Перейти в каталог
45 372976 Болт М24х2-6gх110
46 374650 Гайка М24х2-6Н
47 374727 Гайка М16х1,5-5Н6Н
48 349600 Гайка М30х2-5Н6Н Перейти в каталог
49 252155 Шайба 8Л
50 252139 Шайба 16.ОТ
51 252021 Шайба 24
52 252143 Шайба 24Т
