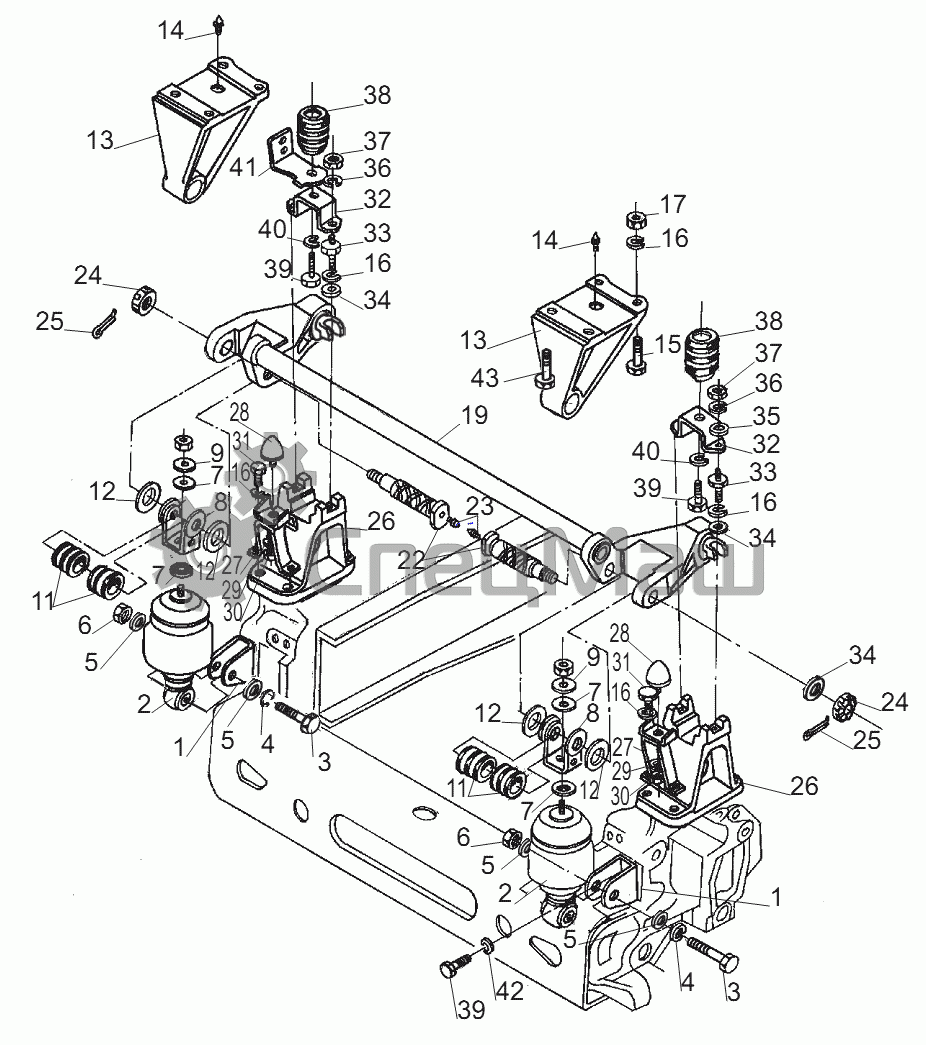

Переднее подрессоривание кабины 6430-5001700

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
6
7
7
7
7
8
8
9
9
11
11
12
12
12
12
13
13
14
14
15
16
16
16
16
16
17
19
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
34
35
36
36
37
37
38
38
39
39
39
40
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 6430-5001754 Кронштейн
2 V075105 Пневмогидроэлемент Vibracoustic
2 731700001.576 Пневмогидроэлемент
2 С075105 Пневмогидроэлемент
3 201600 Болт М14-6gх85
4 252158 Шайба 14Л
5 252016 Шайба 14
6 250558 Гайка М14-6Н
7 6430-5001896 Прокладка
8 6430-5001706 Опора
9 375853 Шайба 12
11 6430-5001742 Втулка Перейти в каталог
12 6430-5001793 Прокладка
13 6430-5001012 Кронштейн
14 6422-1001039 Штырь направляющий
15 202119 Болт
16 252139 Шайба 16.ОТ
17 250560 Гайка М16-6Н
19 6430-5001710 Стабилизатор
22 6430-5001722 Ось Перейти в каталог
23 264020 Масленка 1.3.Ц6хр Перейти в каталог
24 250979 Гайка М16х1,5-6Н Перейти в каталог
25 258055 Шплинт 4х36
26 6430-5001720 Опора
27 6430-5001892 Кронштейн
28 5336-5001840 Буфер
29 252155 Шайба 8Л
30 250510 Гайка М8-6Н
31 372629 Болт М16х1,5-6gх45
32 6430-5001768 Кронштейн
33 6430-5001894 Фиксатор
34 252017 Шайба 16
35 252006 Шайба 10
36 252136 Шайба 10.ОТ
37 250512 Гайка М10-6Н
38 5336-5001766-01 Буфер Перейти в каталог
39 201538 Болт М12-6gх25
40 252137 Шайба 12.ОТ
41 6430-5001302 Кронштейн
42 252157 Шайба 124
43 202121 Болт М16-6gх45
