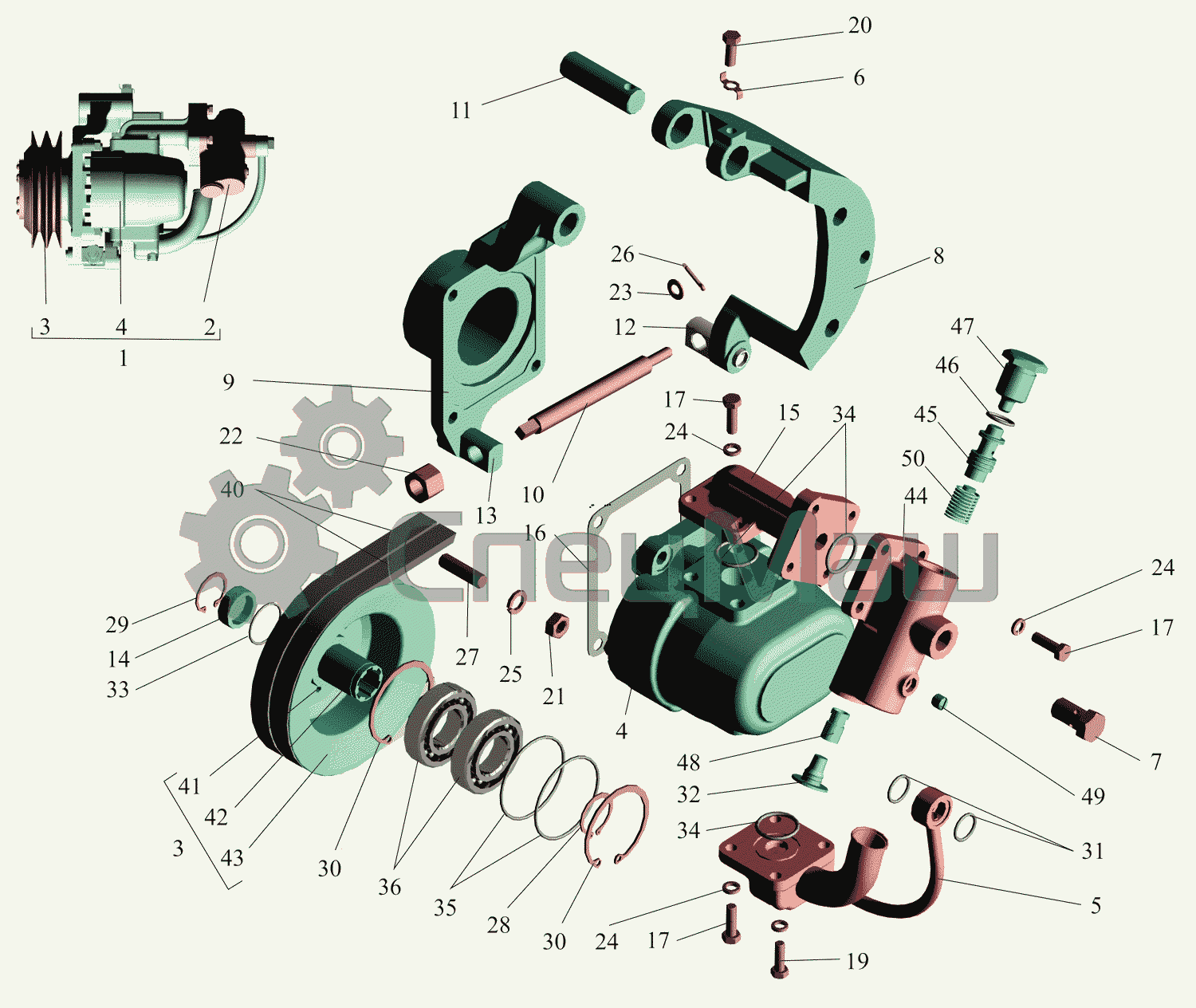

Насос
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
19
20
21
22
23
24
24
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
40
40
41
42
43
44
45
46
47
48
49
50
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 543240-3407010 | Насос в сборе | Перейти в каталог |
| 2 | 5336-3407260 | Клапан | Перейти в каталог |
| 3 | 5336-3407240 | Шкив | Перейти в каталог |
| 5 | 543240-3407220 | Фланец | Перейти в каталог |
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 543240-3407010 | Насос в сборе | Перейти в каталог |
| 2 | 5336-3407260 | Клапан | Перейти в каталог |
| 3 | 5336-3407240 | Шкив | Перейти в каталог |
| 4 | НШ 32 УК-3 | Насос шестеренчатый | |
| 4 | НШ 32 У-3 | Насос шестеренчатый | |
| 4 | НШ 32 ВМ-3 | Насос шестеренчатый | |
| 5 | 543240-3407220 | Фланец | Перейти в каталог |
| 6 | 535А-2405134 | Шайба | |
| 7 | 503-3405188-10 | Болт | |
| 8 | 543240-3407203 | Кронштейн неподвижный | |
| 9 | 5336-3407205 | Кронштейн подвижный | |
| 10 | 5336-3407216 | Регулировочный болт | |
| 11 | 500-3407217 | Палец | |
| 12 | 5336-3407218 | Упор | |
| 13 | 5336-3407219 | Упор | |
| 14 | 5336-3407231 | Заглушка | |
| 15 | 64221-3407263-010 | Фланец | |
| 16 | 5551-8604013 | Прокладка | |
| 17 | 201458 | Болт М8-6gх25 | |
| 19 | 201464 | Болт М8-6gх40 | |
| 20 | 201476 | Болт М8-1,6gх20 | |
| 21 | 374377 | Гайка М10х1,25-6Н | |
| 22 | 374626 | Гайка М14Х1.5-6Н | |
| 23 | 252005 | Шайба 8 | |
| 24 | 252135 | Шайба 8Т | |
| 25 | 252156 | Шайба 10Л | |
| 26 | 258038 | Шплинт 3,2х16 | |
| 27 | 373164 | Шпилька М10х25 | |
| 28 | 400356 | Кольцо В30 | |
| 29 | 400378 | Кольцо В30 | |
| 30 | 400420 | Кольцо | |
| 31 | 018-022-25-2-3 | Кольцо | |
| 32 | 378942 | Заглушка М16х1,5 | |
| 33 | 030-033-19-2-3 | Кольцо | |
| 34 | 028-033-30-2-3 | Кольцо | |
| 35 | 062-066-25-2-3 | Кольцо | |
| 36 | 180206C17 | Подшипник | |
| 40 | 1-14х13-1000 | Ремень зубчатый 1 кл. | |
| 40 | II-14х10-987 | Ремень | |
| 41 | 252707 | Заклепка 6х22 | |
| 42 | 5336-3407245 | Ступица | |
| 43 | 5336-3407241 | Шкив | |
| 44 | 5336-3407262 | Корпус | |
| 45 | 53212-3407270 | Клапан | |
| 46 | 021-025-25-2-3 | Кольцо | |
| 47 | 5336-3407264 | Пробка | |
| 48 | 5336-3407266 | Жиклер | |
| 49 | 262531 | Пробка КГ 1/8" | |
| 50 | 5336-3410054 | Пружина |
