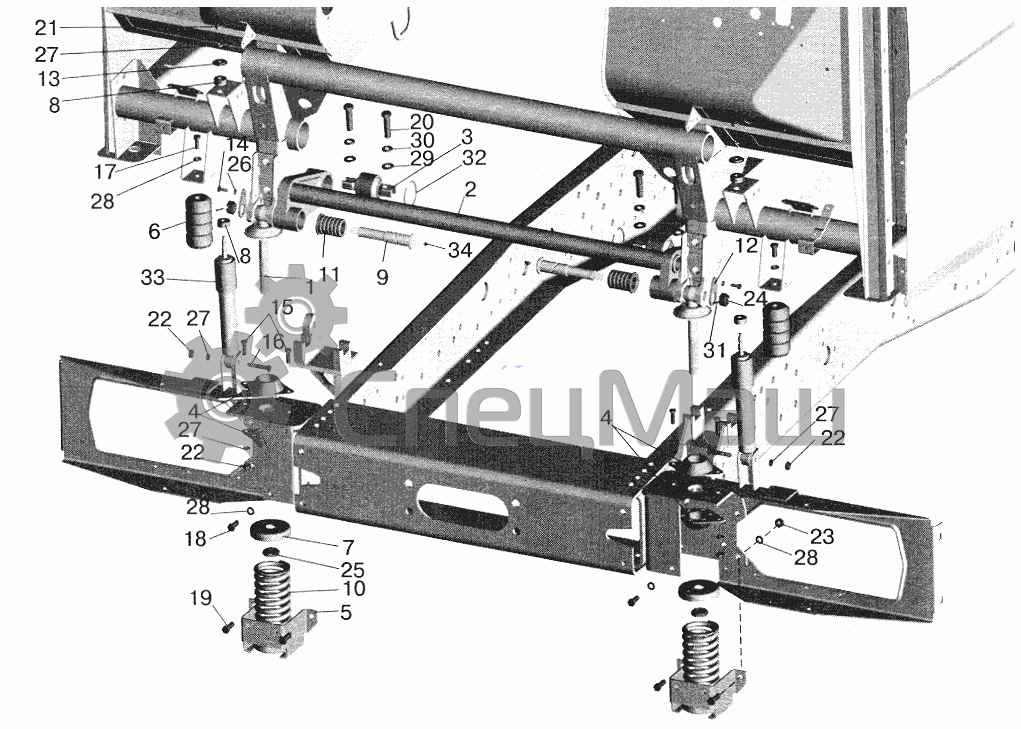

Переднее подрессоривание большой кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
27
27
27
28
28
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 64221-5001706 Опора
2 64226-5001714-02 Стабилизатор в сборе
3 64226-5001723 Опора задняя Перейти в каталог
4 5336-5001756 Буфер Перейти в каталог
5 5336-5001760 Кронштейн опоры
6 5336-5001766-01 Буфер Перейти в каталог
7 5336-5001770 Чашка верхняя Перейти в каталог
8 500-1302139 Подушка малая
9 64221-5001722 Ось Перейти в каталог
10 5336-5001730-01 Пружина передняя
11 64221-5001782 Втулка Перейти в каталог
12 64221-5001774 Стопор
13 504В-6801122 Шайба
14 201456 Болт М8-6gх20
15 201499 Болт М10-6gх30
16 200320 Болт М10-6gх55
17 201538 Болт М12-6gх25
18 201540 Болт М12-6gх30
19 201542 Болт М12-6gх35
20 372613 Болт М16х1,5-6gх55
21 374377 Гайка М10х1,25-6Н
22 250512 Гайка М10-6Н
23 250514 Гайка М12-6Н
24 374809 Гайка М18х1,5-5Н6Н
25 250661 Гайка М24х2-6Н
26 252135 Шайба 8Т
27 252136 Шайба 10.ОТ
28 252137 Шайба 12.ОТ
29 252017 Шайба 16
30 252139 Шайба 16.ОТ
31 258054 Шплинт 4,0х32
32 400457 Кольцо УБ 65
33 25.5001010 Амортизатор
34 264072 Масленка 1.1.4ХЛ1
