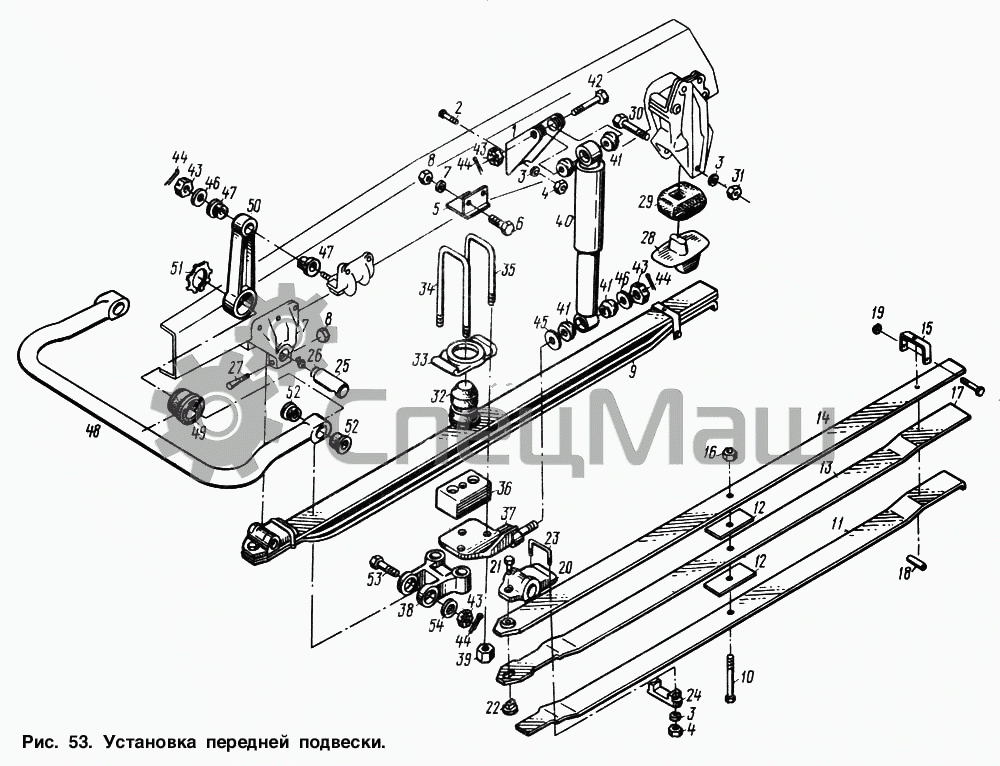

Установка передней подвески
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
3
3
4
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
43
43
43
43
44
44
44
44
45
46
46
47
47
48
49
50
51
52
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64221-2905416 | 64221-2905416 | Кронштейн нижний правый | |
| 1 | 53361-2905540 | Кронштейн верхний | |
| 2 | 202142 | Болт М16х1,5-6gх38 | |
| 3 | 252139 | Шайба 16.ОТ | |
| 4 | 374727 | Гайка М16х1,5-5Н6Н | |
| 5 | 64221-2902608 | Кронштейн буфера | |
| 6 | 201540 | Болт М12-6gх30 | |
| 7 | 252137 | Шайба 12.ОТ | |
| 8 | 250514 | Гайка М12-6Н | |
| 9 | 64222-2902012 | Рессора передняя в сборе | |
| 10 | 5432-2912032 | Болт центровой | |
| 11 | 64222-2902103 | Лист 3 | |
| 12 | 64222-2913122 | Прокладка межлистовая | |
| 13 | 64222-2902102 | Лист 2 | |
| 14 | 64222-2902101 | Лист 1 | |
| 15 | 64222-2902064 | Хомут в сборе | |
| 16 | 250515 | Гайка М12х1,25-6Н | |
| 17 | 200332 | Болт М10-6gх115 | |
| 18 | 200-2902068 | Трубка распорная хомута рессоры | |
| 19 | 250512 | Гайка М10-6Н | |
| 20 | 5335-2902015 | Ушко передней рессоры | Перейти в каталог |
| 21 | 372882 | Болт М20х1,5-6gх55 | |
| 22 | 5335-2902018 | Втулка накладного ушка передней рессоры | |
| 23 | 500-2912024 | Стремянка ушка рессоры | Перейти в каталог |
| 24 | 64221-2902025 | Накладка ушка | |
| 25 | 5432-2902478 | Палец | |
| 26 | 264040 | Масленка 2.3.90 Ц6хр | |
| 27 | 500А-2912482 | Клин пальца ушка задней рессоры | Перейти в каталог |
| 28 | 64221-2902449 | Вкладыш | |
| 29 | 64221-2902430 | Подушка | |
| 30 | 200880 | Болт М16-6gх160 | |
| 31 | 250560 | Гайка М16-6Н | |
| 32 | 64221-2902624 | Буфер | Перейти в каталог |
| 33 | 64221-2902412 | Накладка | |
| 34 | 516-2902409 | Стремянка задняя | Перейти в каталог |
| 35 | 500-2902409 | Стремянка | Перейти в каталог |
| 36 | 64222-2902422-10 | Подкладка | |
| 37 | 64221-2905417 | Кронштейн нижний левый | |
| 38 | 64221-2906040 | Кронштейн нижний | |
| 39 | 375006 | Гайка М24х2-5Н6Н | Перейти в каталог |
| 40 | 64221-2905006 | Амортизатор в сборе | |
| 41 | 500А-2905410 | Буфер | Перейти в каталог |
| 42 | 53361-2905470 | Палец | Перейти в каталог |
| 43 | 374910 | Гайка М20х1,5-5Н6Н | Перейти в каталог |
| 44 | 258056 | Шплинт 4х40 | |
| 45 | 500А-2905420 | Шайба | |
| 46 | 252049 | Шайба 20 | |
| 47 | 64221-2906028 | Втулка | Перейти в каталог |
| 48 | 64221-2906016 | Вал стабилизатора | |
| 49 | 54321-2916030 | Втулка | Перейти в каталог |
| 50 | 64221-2906022 | Рычаг | |
| 51 | 54321-2916032 | Кольцо стопорное | |
| 52 | 54321-2916028 | Втулка | Перейти в каталог |
| 53 | 54321-2916034 | Палец | Перейти в каталог |
| 54 | 252019 | Шайба 20 |
