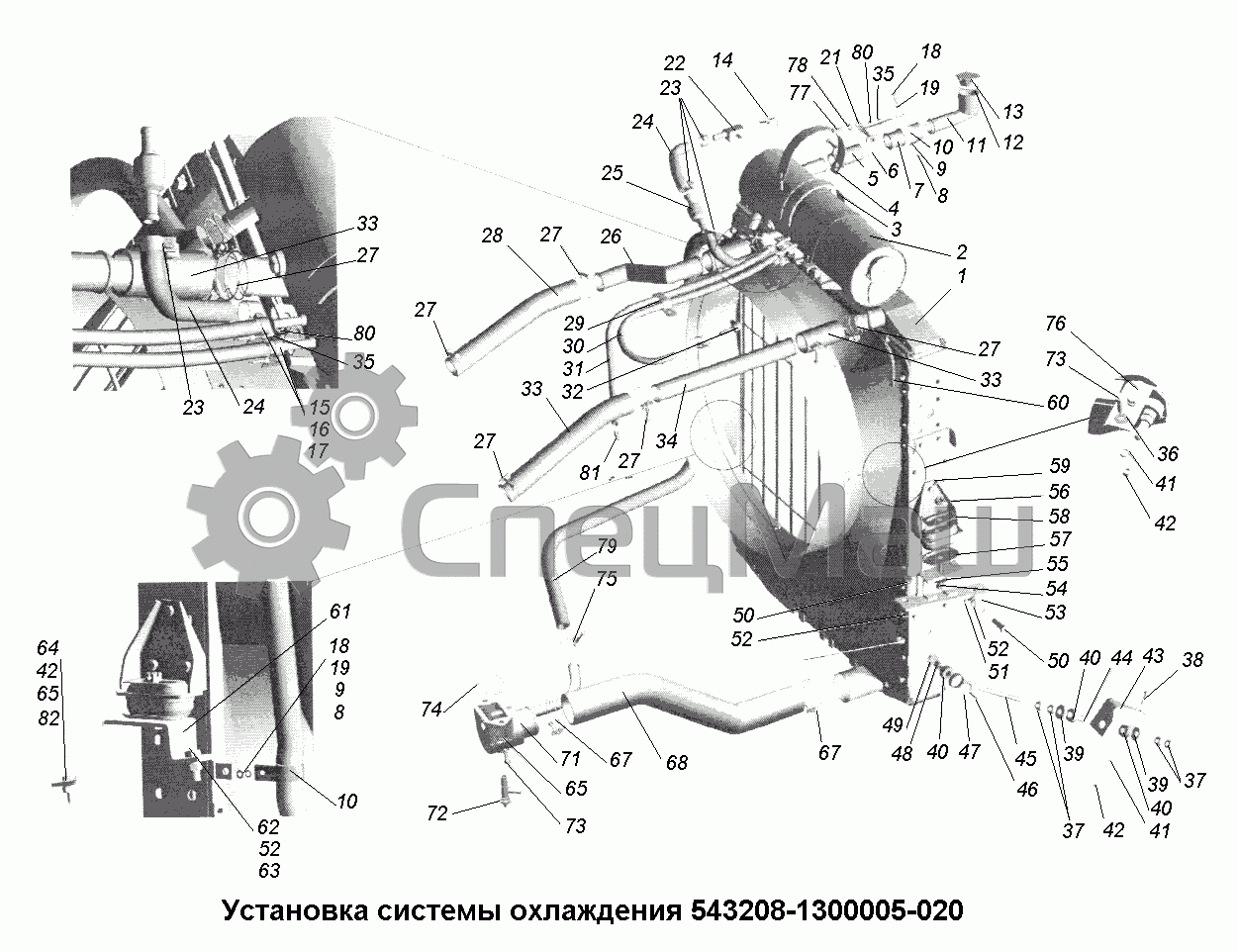

Система охлаждения\Установка системы охлаждения 543208-1300005-020
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
19
21
22
23
23
24
24
25
26
27
27
27
27
27
27
28
29
30
31
32
33
33
33
34
35
35
36
37
37
38
39
39
40
40
40
41
41
42
42
42
43
44
45
46
47
48
49
50
50
51
52
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
67
67
68
71
72
73
73
74
75
76
77
78
79
80
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 543208-1301009 | Радиатор с кожухом | |
| 2 | 642290-1311010 | Бачок расширительный | Перейти в каталог |
| 3 | 642290-1311057 | Уплотнитель | |
| 4 | 5336-1015620 | Хомут | |
| 5 | 6422-1303172 | Шланг | |
| 6 | 64229-1303506 | Хомут | |
| 7 | 64227-3506027 | Прокладка | |
| 8 | 250508 | Гайка М6-6Н | |
| 9 | 252134 | Шайба 6Т | |
| 10 | 64221-3724633 | Хомут | |
| 11 | 64221-1304014-01 | Труба заливная | |
| 12 | 052-058-36-2-3 | Кольцо | |
| 13 | 64221-1311053 | Пробка | Перейти в каталог |
| 14 | 64229-1305010 | Краник сливной | |
| 15 | 297582 | Лента | |
| 16 | 297580 | Пряжка | |
| 17 | 297575 | Шплинт 5,6х22 | |
| 18 | 201420 | Болт М6-6gх20 | |
| 19 | 252004 | Шайба 6 | |
| 21 | 6422-1304034 | Кронштейн | |
| 22 | 642290-1303332-010 | Тройник | |
| 23 | 500-1303160 | Хомут | |
| 24 | 6430-1311049 | Шланг | |
| 25 | 543208-8101400 | Клапан обратный | |
| 26 | 642290-1303040 | Патрубок промежуточный | |
| 27 | 64229-1303514 | Хомут | |
| 28 | 543208-1303010-010 | Шланг | |
| 29 | 379191 | Кляммер | |
| 30 | 543208-1304041 | Шланг | |
| 31 | 543208-1304051 | Шланг | |
| 32 | 64229-1303338 | Угольник | |
| 33 | 4370-1303010 | Шланг | |
| 34 | 642290-1303050 | Патрубок | |
| 35 | 250510 | Гайка М8-6Н | |
| 36 | 252006 | Шайба 10 | |
| 37 | 250615 | Гайка М12х1,25-6Н | |
| 38 | 200315 | Болт М10-6gх40 | Перейти в каталог |
| 39 | 5335-1302063 | Чашка малая | |
| 40 | 500-1302139 | Подушка малая | |
| 41 | 252156 | Шайба 10Л | |
| 42 | 250512 | Гайка М10-6Н | |
| 43 | 543208-1302144 | Кронштейн правый | |
| 44 | 500-1302138 | Втулка распорная | |
| 45 | 642290-1302121 | Тяга | |
| 46 | 201460 | Болт М8-6gх30 | |
| 47 | 504В-6801122 | Шайба | |
| 48 | 64226-1302138 | Втулка | |
| 49 | 375533 | Шайба 8 | |
| 50 | 201614 | Болт М14х1,5-6gх40 | |
| 51 | 250559 | Гайка М14х1,5-6Н | |
| 52 | 252138 | Шайба 14.ОТ | |
| 53 | 64221-1302146-020 | Кронштейн правый | |
| 54 | 205155 | Болт 2М12х1,25-6gх60 | |
| 55 | 252045-10 | Шайба 12 | |
| 56 | 250977 | Гайка М12х1,25-6Н | |
| 57 | 6430-1302063 | Чашка | |
| 58 | 6430-1302062 | Чашка | |
| 59 | 258040 | Шплинт 3,2х25 | |
| 60 | 64227-1311024 | Шланг | |
| 61 | 64221-1302147-10 | Кронштейн левый | |
| 62 | 201593 | Болт М14-6gх50 | |
| 63 | 250558 | Гайка М14-6Н | |
| 64 | 201501 | Болт М10-6gх35 | |
| 65 | 252136 | Шайба 10.ОТ | |
| 67 | 64221-1303570 | Хомут | |
| 68 | 543208-1303260 | Патрубок | Перейти в каталог |
| 71 | 642290-1303240-010 | Патрубок водяного насоса | |
| 72 | ВС11-8101010 | Кран | Перейти в каталог |
| 73 | 201497 | Болт М10-6gх25 | |
| 74 | 64229-1303245 | Прокладка | |
| 75 | 64229-1303650 | Хомут | |
| 76 | 543208-1302143 | Кронштейн левый | |
| 77 | 201456 | Болт М8-6gх20 | |
| 78 | 252005 | Шайба 8 | |
| 79 | 543208-1303168 | Шланг компенсационный | |
| 80 | 252135 | Шайба 8Т | |
| 81 | 543208-1304112 | Штуцер | |
| 82 | 252016 | Шайба 14 |
