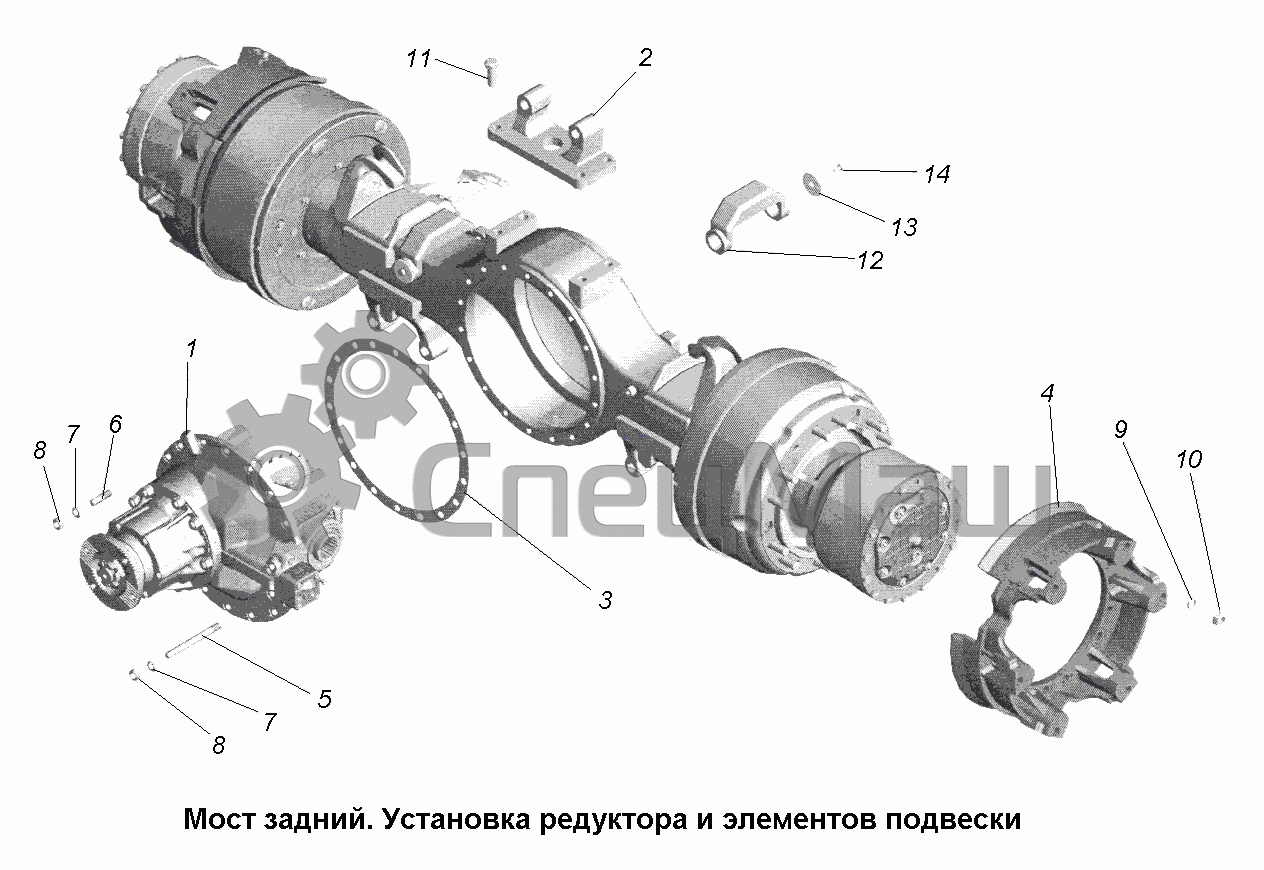

Мост задний\Мост задний. Установка редуктора и элементов подвески.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 64229-2402010-030 Редуктор (U=5,49)
2 64221-3519174-10 Кронштейн
3 5336-2402034 Прокладка
4 5336-3101016 Диск заднего колеса Перейти в каталог
5 54326-2402089 Шпилька
6 373 650 Шпилька М16х36
7 252 139 Шайба 16 ОТ
8 250 561 Гайка M16x1.5-6H
9 252 141 Шайба 20 ОТ
10 250 565 Гайка M20x1.5-6H
11 372 923 Болт М20х1.5-6gх50
12 6303-2912622-20 Буфер
13 6303-2912638 Шайба
14 201 493 Болт М10х16
