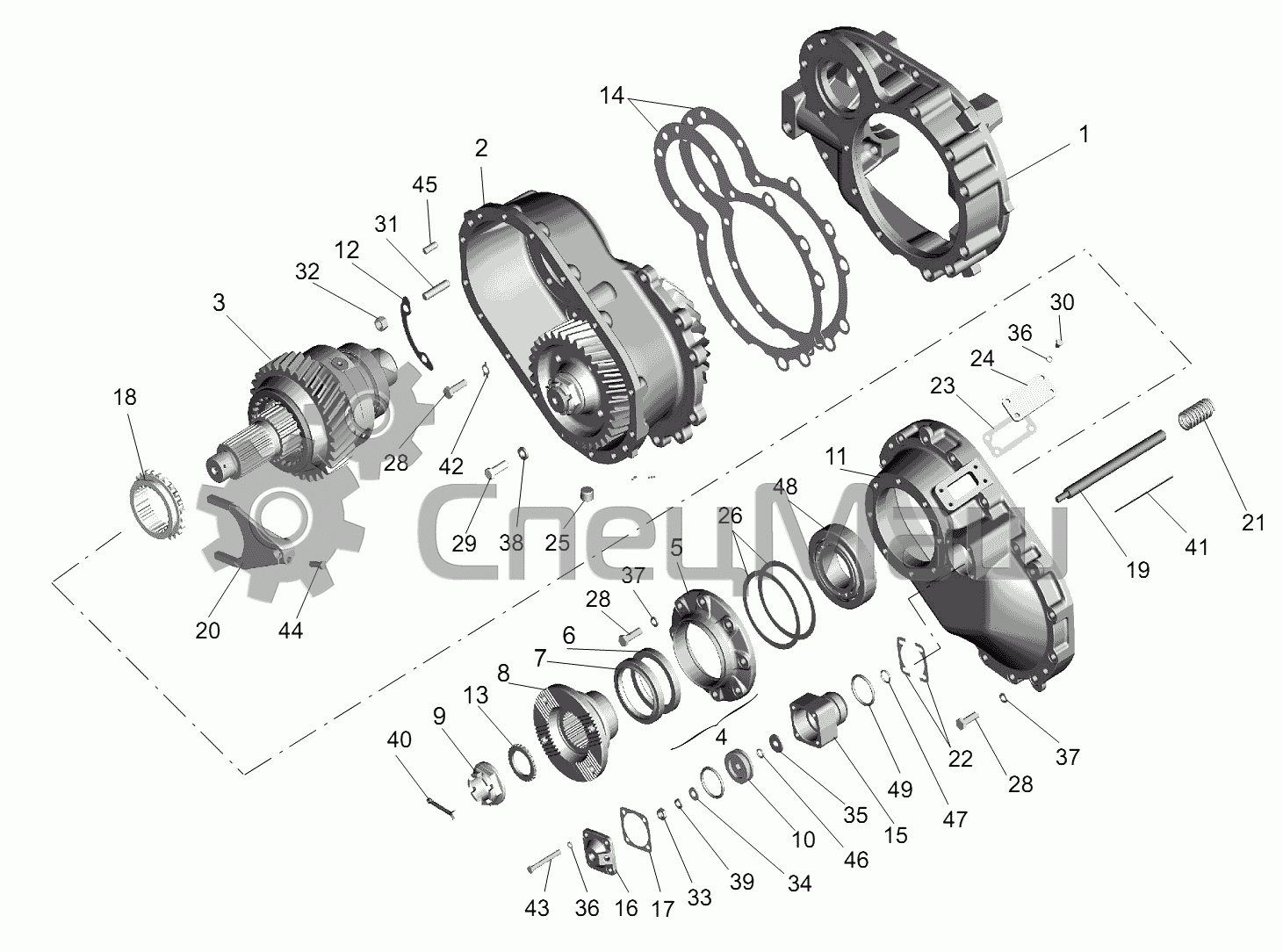

Редуктор среднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
26
26
26
26
26
26
26
28
28
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 64221-2502015-020 Картер редуктора
2 6418-2502021 Шестерня ведущая
3 64229-2506010 Дифференциал межосевой
4 6430-2502140 Крышка
5 6430-2502141 Крышка
6 Манжета1.2-92х120-3 Манжета
7 Манжета2.2-92х120-3 Манжета
8 6430-2502129 Фланец
9 5336-2402037 Гайка Перейти в каталог
10 509П-1804200 Поршень
11 64221-2502026-030 Картер шестерен
12 6403-2502042 Пластина стопорная
13 6430-2502064 Кольцо уплотнительное
14 64229-2502084 Прокладка регулировочная
14 64229-2502086 Прокладка регулировочная
14 64229-2502085 Прокладка регулировочная
14 64229-2502083 Прокладка регулировочная
14 64229-2502082 Прокладка регулировочная
14 64229-2502081 Прокладка регулировочная
14 64229-2502080 Прокладка регулировочная
15 6430-2509012 Цилиндр
16 6430-2509014 Крышка
17 6303-2509017 Прокладка
18 6303-2509022 Муфта Перейти в каталог
19 64229-2509027 Ось
20 6430-2509032-01 Вилка
21 6303-2509048 Пружина
22 6430-2509076 Прокладка регулировочная
22 6430-2509077 Прокладка регулировочная
22 6430-2509078 Прокладка регулировочная
23 6430-2509084-010 Прокладка
24 6430-2509086-010 Крышка
25 54323-2401142 Пробка МК24
26 6430-2502028 Прокладка регулировочная
26 6430-2502029 Прокладка регулировочная
26 6430-2502030 Прокладка регулировочная
26 6430-2502031 Прокладка регулировочная
26 6430-2502032 Прокладка регулировочная
26 6430-2502033 Прокладка регулировочная
26 6430-2502034 Прокладка регулировочная
26 6430-2502035 Прокладка регулировочная
28 201544 Болт М12-6gх40
29 201588 Болт М14-6gх38
30 201456 Болт М8-6gх20
31 373523 Шпилька М14х45
32 250559 Гайка М14х1,5-6Н
33 250615 Гайка М12х1,25-6Н
34 252007 Шайба 12
35 252045-10 Шайба 12
36 252135 Шайба 8Т
37 252137 Шайба 12.ОТ
38 252138 Шайба 14.ОТ
39 252157 Шайба 124
40 Шплинт6.3х63 Шплинт 6.3х63
41 258252 Шплинт 1,2х150
42 312213 Шайба 12
43 370848 Болт М8-6gх75
44 371229 Болт 3М10-6gх30
45 377605 Штифт 12х30
46 013-017-25-2-3 Кольцо уплотнительное
47 020-025-30-2-3 Кольцо
48 6-7314А Подшипник
49 050-060-58-2-3 Кольцо
