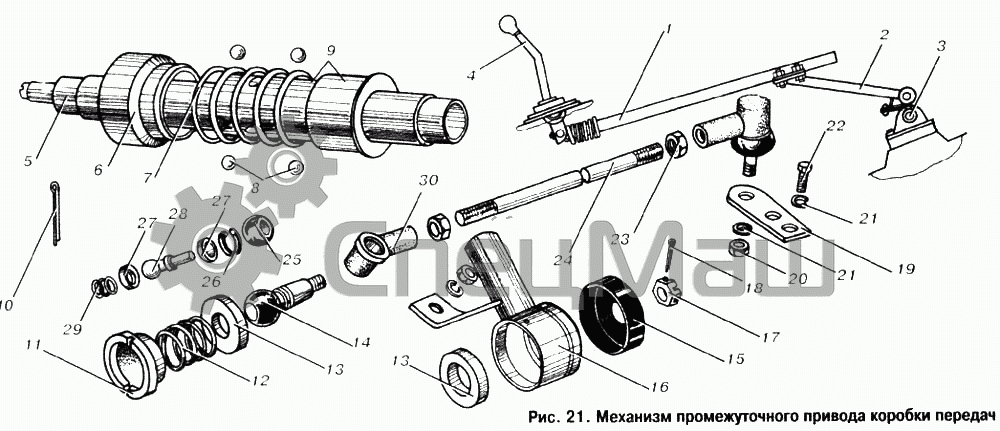

Механизм промежуточного привода коробки передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
7
8
9
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
5551-1703410-01 5551-1703410-01 Рычаг в сборе Перейти в каталог
1 64227-1703325 Механизм промежуточный Перейти в каталог
2 64227-1703448 Хвостовик в сборе Перейти в каталог
3 5336-1702200-10 Механизм переключения Перейти в каталог
4 64221-1703410-01 Рычаг в сборе Перейти в каталог
5 5551-1703351 Тяга
6 5336-1703366 Втулка
7 5336-1703368 Пружина
8 9,525-60 Шарик
9 64227-1703349 Тяга
10 258027 Шплинт 2,5х32
11 5336-1703592 Пробка
12 5336-1703594 Пружина
13 5336-1703582 Сухарь
14 5336-1703580 Палец шаровой Перейти в каталог
15 5336-1703384 Колпак
16 64227-1703449 Хвостовик
17 250977 Гайка М12х1,25-6Н
18 258038 Шплинт 3,2х16
19 5336-1703345 Ребро
20 250510 Гайка М8-6Н
21 252155 Шайба 8Л
22 201456 Болт М8-6gх20
23 250513 Гайка М10х1-6Н
24 6422-1703494 Тяга поперечная
25 5336-1703512 Колпак
26 400364 Кольцо
27 5336-1703508 Сухарь
28 5336-1703504 Палец шаровой Перейти в каталог
29 5336-1703510 Пружина
30 5336-1703506 Наконечник
