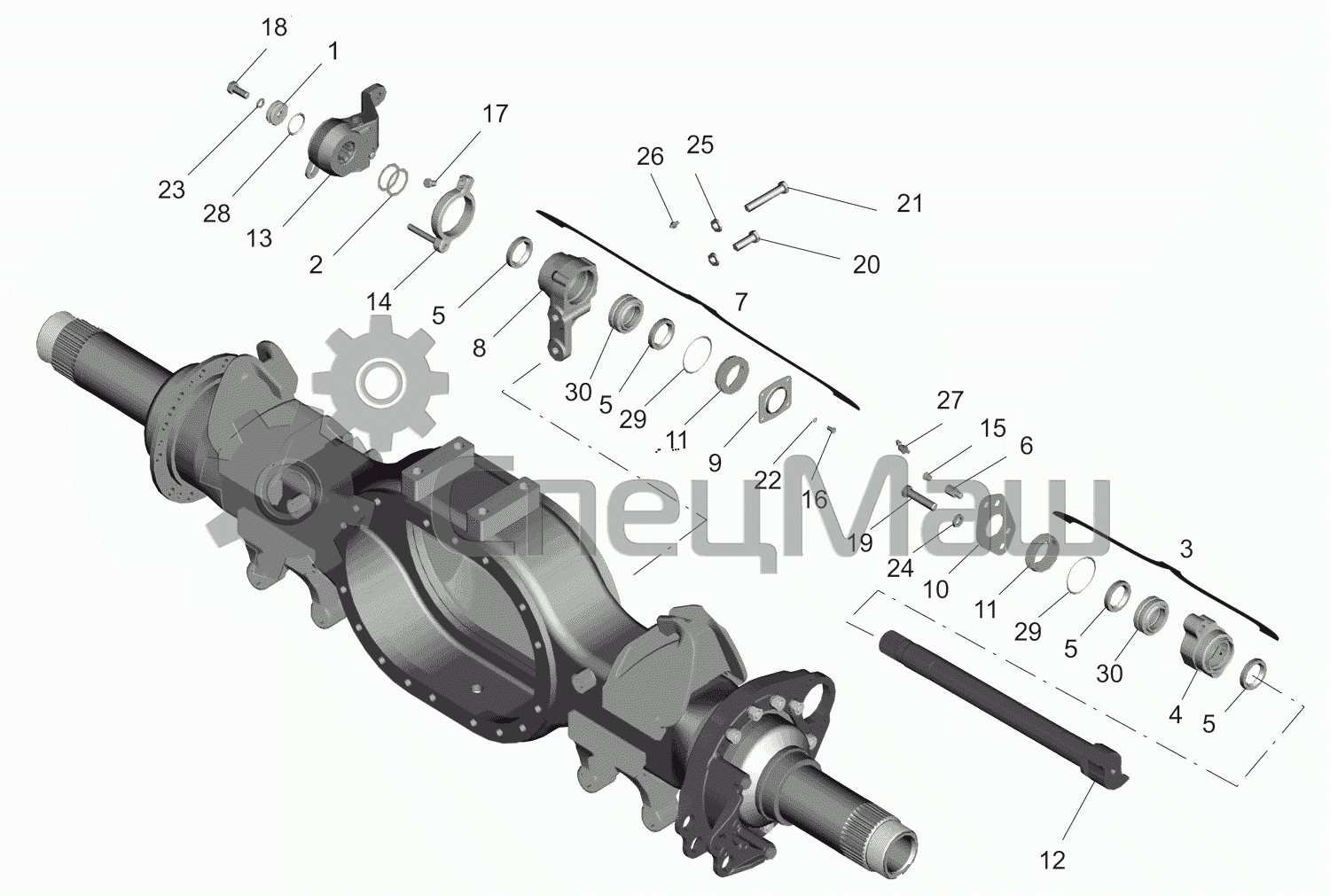

Привод тормозного механизма задних колес и средних колес
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
5
5
5
6
7
7
7
8
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101-3501155-10 | Прижим | |
| 2 | 64221-3501160 | Прокладка | |
| 3 | 103-3502018-10 | Подшипник кулака передний | Перейти в каталог |
| 4 | 103-3502019-10 | Корпус подшипника | |
| 5 | 103-3502020 | Манжета 42х54 | |
| 6 | 5440-3502023 | Переходник | |
| 7 | 103-3502024-20 | Подшипник задний | Перейти в каталог |
| 7 | 103-3502025-20 | Подшипник задний | Перейти в каталог |
| 7 | 152-3502024-020 | Подшипник задний | |
| 8 | 103-3502026-20 | Корпус подшипника | |
| 8 | 103-3502027-20 | Корпус подшипника | |
| 8 | 152-3502026-20 | Корпус подшипника | |
| 9 | 103-3502029-10 | Крышка | |
| 10 | 103-3502033-10 | Крышка | |
| 11 | 103-3502038 | Обойма манжеты | |
| 12 | 5440-3502110-010 | Кулак разжимной | Перейти в каталог |
| 12 | 5440-3502111-010 | Кулак разжимной | Перейти в каталог |
| 13 | 64226-3502136-010 | Рычаг регулировочный | Перейти в каталог |
| 13 | 64226-3502135-010 | Рычаг регулировочный | Перейти в каталог |
| 14 | 64221-3502180 | Фиксатор | |
| 14 | 64221-3502181 | Фиксатор | |
| 15 | 6422-3515006 | Клапан предохранительный | |
| 16 | 201418 | Болт М6-6gх16 | |
| 17 | 201495 | Болт М10-6gх20 | |
| 18 | 201540 | Болт М12-6gх30 | |
| 19 | 200817 | Болт М14-6gх60 | |
| 20 | 202145 | Болт М16х1,5-6gх45 | |
| 21 | 372653 | Болт М16х1,5-6gх85 | |
| 22 | 252134 | Шайба 6Т | |
| 23 | 252137 | Шайба 12.ОТ | |
| 24 | 252138 | Шайба 14.ОТ | |
| 25 | 252139 | Шайба 16.ОТ | |
| 26 | 264020 | Масленка 1.3.Ц6хр | Перейти в каталог |
| 27 | 264030 | Масленка 2.3.45 Ц6хр | |
| 28 | 032-040-46-2-3 | Кольцо | |
| 29 | 060-064-25-2-3 | Кольцо | |
| 30 | ПодшипникШС-42К | Подшипник ШС-42К |
