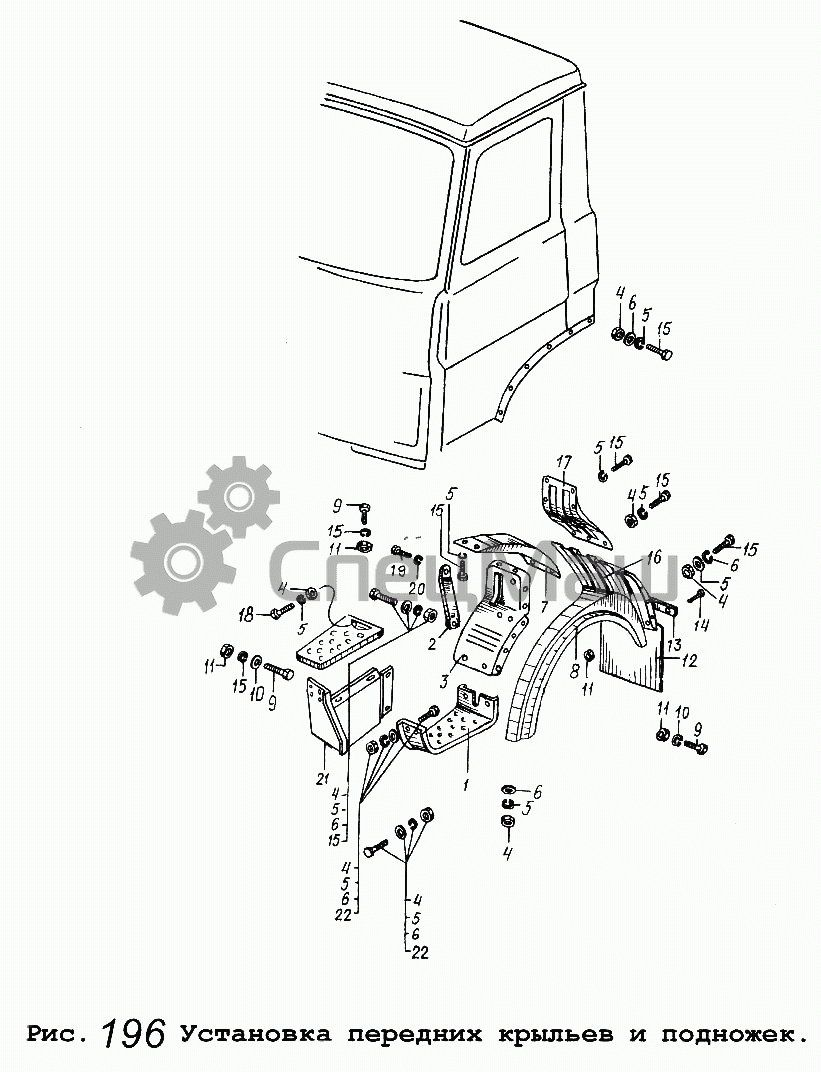

Установка передних крыльев и подножек
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
8
8
9
9
9
10
10
11
11
11
11
12
13
14
15
15
15
15
15
15
15
15
16
16
17
18
19
20
21
22
22
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 5336-8405033 | Панель левая | Перейти в каталог |
| 3 | 5336-8405032 | Панель правая | Перейти в каталог |
| 7 | 5551-8403031 | Кронштейн нижний | Перейти в каталог |
| 8 | 5551-8403016 | Крыло правое | Перейти в каталог |
| 8 | 5551-8403017 | Крыло переднее левое | Перейти в каталог |
| 12 | 5336-8403276 | Брызговик нижний | Перейти в каталог |
| 16 | 5551-8403260 | Брызговик правый | Перейти в каталог |
| 16 | 5551-8403261 | Брызговик переднего крыла левый | Перейти в каталог |
| 17 | 5551-8403042 | Кронштейн верхний | Перейти в каталог |
| 21 | 6422-8405010 | Панель передняя правая | Перейти в каталог |
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5336-8405016 | Подножка нижняя | |
| 2 | 5336-8405058 | Раскос | |
| 3 | 5336-8405033 | Панель левая | Перейти в каталог |
| 3 | 5336-8405032 | Панель правая | Перейти в каталог |
| 4 | 250510 | Гайка М8-6Н | |
| 5 | 252135 | Шайба 8Т | |
| 6 | 251005 | Шайба 8 | |
| 7 | 5551-8403031 | Кронштейн нижний | Перейти в каталог |
| 8 | 5551-8403016 | Крыло правое | Перейти в каталог |
| 8 | 5551-8403017 | Крыло переднее левое | Перейти в каталог |
| 9 | 201418 | Болт М6-6gх16 | |
| 10 | 252037 | Шайба 6 | |
| 11 | 250508 | Гайка М6-6Н | |
| 12 | 5336-8403276 | Брызговик нижний | Перейти в каталог |
| 13 | 500-8403278 | Накладка | |
| 14 | 224624 | Винт М6-6gх14 | |
| 15 | 201454 | Болт М8-6gх16 | |
| 16 | 5551-8403260 | Брызговик правый | Перейти в каталог |
| 16 | 5551-8403261 | Брызговик переднего крыла левый | Перейти в каталог |
| 17 | 5551-8403042 | Кронштейн верхний | Перейти в каталог |
| 18 | 252154 | Шайба 6Л | |
| 19 | 201493 | Болт М10-6gх16 | |
| 20 | 252136 | Шайба 10.ОТ | |
| 21 | 6422-8405010 | Панель передняя правая | Перейти в каталог |
| 22 | 201456 | Болт М8-6gх20 |
