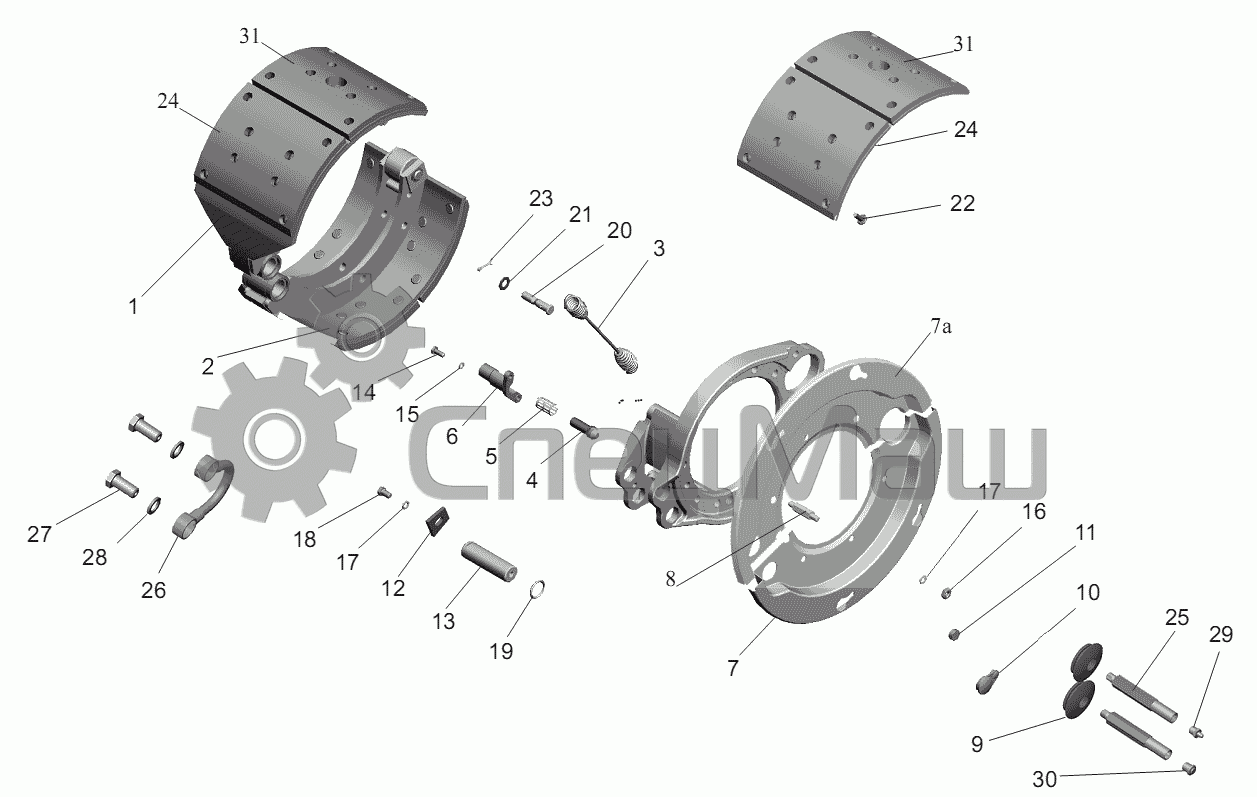

Тормоз колеса заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
4
4
4
5
5
6
7
7a
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
31
24
31
31
24
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 5440-3502090 Колодка правая Перейти в каталог
2 5440-3502091 Колодка левая Перейти в каталог
3 54326-3501034 Пружина стяжная Перейти в каталог
4 643008-3724764 Датчик АБС с кабелем
4 543203-3724764 Датчик АБС с кабелем (Wabco)
4 643008-3724764010 Датчик АБС с кабелем
4 543203-3724764010 Датчик АБС с кабелем
5 8997605104 Втулка (Wabco)
5 АДЮИ.753621.002 Втулка (БПО «Экран»)
6 151-3538112 Кронштейн датчика
7 5440-3502150-030 Щит тормоза правый
7a 5440-3502151-030 Щит тормоза левый
8 152-3502153 Переходник
9 103-3501203 Заглушка
10 5336-3501192-01 Заглушка
11 500-5001138-Б Втулка
12 64221-3501134 Стопор
13 103-3501132 Ось Перейти в каталог
14 201456 Болт М8-6gх20
15 252135 Шайба 8Т
16 250612 Гайка М10-6Н
17 252136 Шайба 10.ОТ
18 201493 Болт М10-6gх16
19 030-038-46-2-3 Кольцо
20 101-3501039 Палец пружины
21 252016 Шайба 14
22 376703 Заклепка 8х15
23 258039 Шплинт 3,2х20
24 5440-3502105 Накладка тормозная
31 5440-3502106 Накладка тормозная
24 5440-3502105-10 Накладка тормозная
31 5440-3502106-01 Накладка тормозная
24 ВЕRАL1549№19488 Накладка тормозная
25 103-3502195 Удлинитель
26 103-3501200 Маслопровод Перейти в каталог
27 310122-П29 Болт М10х1-6gх21
28 312434-П Прокладка
29 264020 Масленка 1.3.Ц6хр Перейти в каталог
30 401602 Сапун
