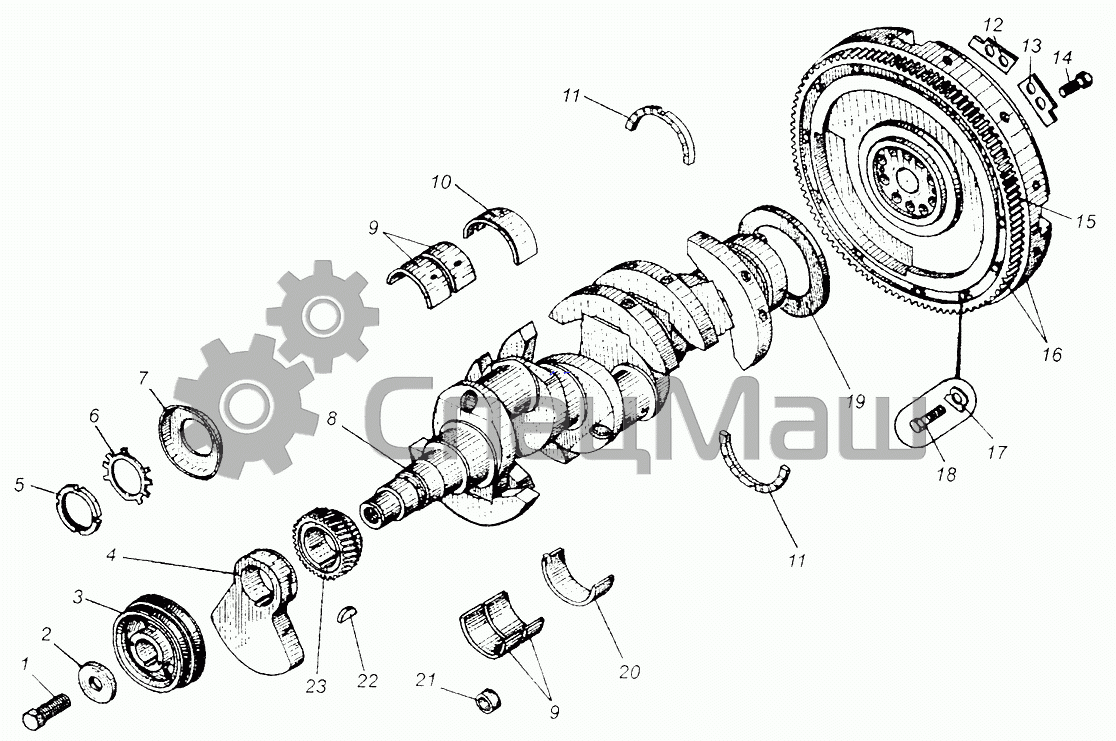

Вал коленчатый и маховик ЯМЗ-236
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1000102-Б2 | 236-1000102-Б2 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, номинального размера (допускается установка 236-1000102-Б) | Перейти в каталог |
| 236-1000102-Б2-Р1 | 236-1000102-Б2-Р1 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,25 мм (допускается установка 236-1000102-Б БР) | Перейти в каталог |
| 236-1000102-Б2-Р2 | 236-1000102-Б2-Р2 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,50 мм (допускается установка 236-1000102-Б-ВР) | Перейти в каталог |
| 236-1005061 | 236-1005061 | Шкив коленчатого вала | Перейти в каталог |
| 11 | 236-1005183-Д | Полукольцо упорного подшипника коленчатого вала | Перейти в каталог |
| 14 | 236-1005127-А | Болт крепления маховика | Перейти в каталог |
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1000102-Б-ДР | 236-1000102-Б-ДР | Вкладыши коренных подшипников диаметром 109 мм (комплект на один двигатель) | |
| 236-1000104-Б2-БР | 236-1000104-Б2-БР | Вкладыши шатунных подшипников диаметром 84,75 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000104-Б2-ВР | 236-1000104-Б2-ВР | Вкладыши шатунных подшипников диаметром 84,5 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000104-Б2-ГР | 236-1000104-Б2-ГР | Вкладыши шатунных подшипников диаметром 84,25 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000104-Б2-ЕР | 236-1000104-Б2-ЕР | Вкладыши шатунных подшипников диаметром 83,75 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000104-Б2-ЖР | 236-1000104-Б2-ЖР | Вкладыши шатунных подшипников диаметром 83,5 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000102-Б2 | 236-1000102-Б2 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, номинального размера (допускается установка 236-1000102-Б) | Перейти в каталог |
| 236-1000102-Б | 236-1000102-Б | Вкладыши коренных подшипников диаметром 110 мм (комплект на один двигатель) | |
| 236-1000102-Б2-Р4 | 236-1000102-Б2-Р4 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,00 мм (допускается установка 236-1000102-Б-ДР) | |
| 236-1000104-Б2-ДР | 236-1000104-Б2-ДР | Вкладыши шатунных подшипников диаметром 84 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000102-Б2-Р1 | 236-1000102-Б2-Р1 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,25 мм (допускается установка 236-1000102-Б БР) | Перейти в каталог |
| 236-1000102-Б-БР | 236-1000102-Б-БР | Вкладыши коренных подшипников диаметром 109,75 мм (комплект на один двигатель) | |
| 236-1000102-Б2-Р2 | 236-1000102-Б2-Р2 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,50 мм (допускается установка 236-1000102-Б-ВР) | Перейти в каталог |
| 236-1000102-Б-ВР | 236-1000102-Б-ВР | Вкладыши коренных подшипников диаметром 109,5 мм (комплект на один двигатель) | |
| 236-1000102-Б2-Р3 | 236-1000102-Б2-Р3 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,75 мм (допускается установка 236-1000102-Б-ГР) | |
| 236-1000102-Б-ГР | 236-1000102-Б-ГР | Вкладыши коренных подшипников диаметром 109,25 мм (комплект на один двигатель) | |
| 236-1000102-Б2-Р5 | 236-1000102-Б2-Р5 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,25 мм (допускается установка 236-1000102-Б-ЕР) | |
| 236-1000104-В-ВР | 236-1000104-В-ВР | Вкладыши шатунных подшипников диаметром 87,5 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1005061 | 236-1005061 | Шкив коленчатого вала | Перейти в каталог |
| 236Э-1000104-В2 | 236Э-1000104-В2 | Вкладыши шатунных подшипников 88 мм (комплект) | |
| 236-1000104-В | 236-1000104-В | Вкладыши шатунных подшипников диаметром 88 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236Э-1000104-В2-Р4 | 236Э-1000104-В2-Р4 | Вкладыши шатунные подшипников 87 мм (комплект) | |
| 236-1000104-В-ДР | 236-1000104-В-ДР | Вкладыши шатунных подшипников диаметром 87 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236Э-1000104-В2-Р1 | 236Э-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм (комплект) | |
| 236-1000104-В-БР | 236-1000104-В-БР | Вкладыши шатунных подшипников диаметром 87,75 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236Э-1000104-В2-Р2 | 236Э-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм (комплект) | |
| 236-1000102-Б-ЕР | 236-1000102-Б-ЕР | Вкладыши коренных подшипников диаметром 108,75 мм (комплект на один двигатель) | |
| 236Э-1000104-В2-Р3 | 236Э-1000104-В2-Р3 | Вкладыши шатунных подшипников 87,25 мм (комплект) | |
| 236-1000104-В-ГР | 236-1000104-В-ГР | Вкладыши шатунных подшипников диаметром 87,25 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236Э-1000104-В2-Р5 | 236Э-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75мм (комплект) | |
| 236-1000104-В-ЕР | 236-1000104-В-ЕР | Вкладыши шатунных подшипников диаметром 86,75 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236Э-1000104-В2-Р6 | 236Э-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50 мм (комплект) | |
| 236-1000104-В-ЖР | 236-1000104-В-ЖР | Вкладыши шатунных подшипников диаметром 86,5 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000104-Б2 | 236-1000104-Б2 | Вкладыши шатунных подшипников диаметром 85 мм, заглушки диаметром 30 мм (комплект на один двигатель) | |
| 236-1000102-Б2-Р6 | 236-1000102-Б2-Р6 | Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,50 мм (допускается установка 236-1000102-Б-ЖР) | |
| 236-1000102-Б-ЖР | 236-1000102-Б-ЖР | Вкладыши коренных подшипников диаметром 108,5 мм (комплект на один двигатель) | |
| 236-1000102-А | 236-1000102-А | Вкладыши коренных подшипников диаметром 105 мм (комплект на один двигатель) | |
| 236-1000102-А-ДР | 236-1000102-А-ДР | Вкладыши коренных подшипников диаметром 104 мм (комплект на один двигатель) | |
| 236-1000102-А-БР | 236-1000102-А-БР | Вкладыши коренных подшипников диаметром 104,75 мм (комплект на один двигатель) | |
| 236-1000102-А-ВР | 236-1000102-А-ВР | Вкладыши коренных подшипников диаметром 104,5 мм (комплект на один двигатель) | |
| 236-1000102-А-ГР | 236-1000102-А-ГР | Вкладыши коренных подшипников диаметром 104,25 мм (комплект на один двигатель) | |
| 236-1000102-А-ЕР | 236-1000102-А-ЕР | Вкладыши коренных подшипников диаметром 103,75 мм (комплект на один двигатель) | |
| 236-1000102-А-ЖР | 236-1000102-А-ЖР | Вкладыши коренных подшипников диаметром 103,5 мм (комплект на один двигатель) | |
| 236Э-1000107-В3 | 236Э-1000107-В3 | Вал коленчатый с вкладышами подшипников (комплект) | |
| 1 | 310040-П29 | Болт шкива коленчатого вала | |
| 2 | 201-1005066 | Шайба | |
| 3 | 236-1005061-Б | Шкив коленчатого вала | |
| 4 | 236-1005020-Б | Противовес коленчатого вала передний | |
| 5 | 236-1005055 | Гайка крепления передиего противовеса коленчатого вала | |
| 6 | 236-1005056-А | Шайба замковая гайки крепления переднего противовеса коленчатого вала | |
| 7 | 236-1005043 | Маслоотражатель коленчатого вала передний | |
| 8 | 236-1005009-Д | Вал коленчатый с шестерней и маслоотражателями в сборе (на двигатель ставится один из данных коленчатых валов) | |
| 9 | 236-1004058-В | Вкладыш шатунного подшипника | |
| 10 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний | |
| 11 | 236-1005183-Д | Полукольцо упорного подшипника коленчатого вала | Перейти в каталог |
| 12 | 236-1005129-Б | Пластина замковая левая | |
| 13 | 236-1005128-А | Пластина замковая правая | |
| 14 | 236-1005127-А | Болт крепления маховика | Перейти в каталог |
| 15 | 236-1005125-А | Обод маховика зубчатый | |
| 16 | 236-1005115-Е | Маховик в сборе (для работы со сцеплением ЯМЗ-236К) | |
| 17 | 312579-П29С | Шайба | |
| 18 | 201501-П21 | Болт крепления обода | |
| 19 | 236-1005042 | Маслоотражатель коленчатого вала задний | |
| 20 | 236-1005171-В | Вкладыш подшипника коленчатого вала нижний | |
| 21 | 313933-П | Заглушка | |
| 22 | 314006-П2 | Шпонка сегментная | |
| 23 | 236-1005030 | Шестерня коленчатого вала |
