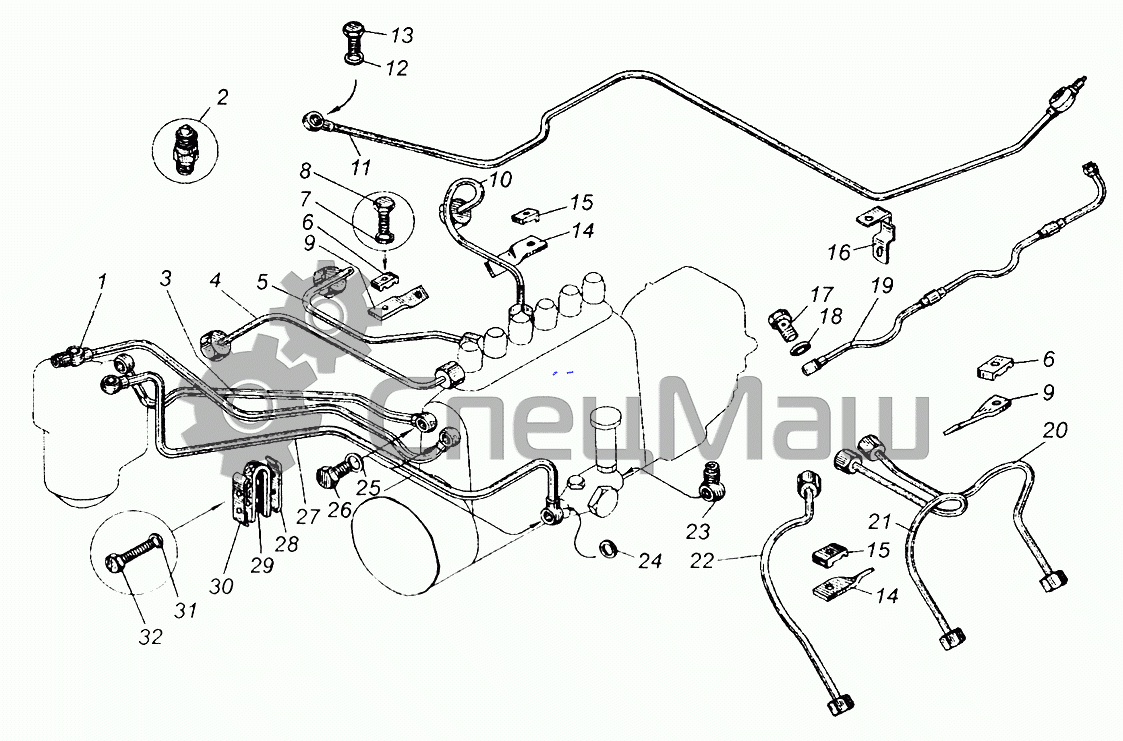

Топливные трубопроводы двигателя ЯМЗ-236

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 236-1104384 Трубка топливная отводящая от фильтра тонкой очистки в сборе Перейти в каталог
2 314656-П29 Ниппель трубки отвода топлива с форсунок
3 236-1104426 Трубка топливного насоса высокого давления подводящая в сборе
4 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Перейти в каталог
5 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Перейти в каталог
6 236-1104458 Колодка крепления топливных трубок
7 252134-П2 Шайба
8 201420-П29 Болт М6х20
9 236-1104352-Б Кронштейн крепления топливных трубок
10 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Перейти в каталог
11 236-1104346-В Трубка топливная отводящая в сборе Перейти в каталог
12 312482-П34 Шайба уплотнительная диаметр 10 мм болта крепления сливных трубок
13 310122-П2 Болт М10х1х20 Перейти в каталог
14 236-1104354-Б Кронштейн крепления топливных трубок
15 236-1104358-Б Колодка крепления топливных трубок
16 315484-П29 Кляммер крепления отводящей трубки
17 310122-П2 Болт М10х1х20 Перейти в каталог
18 312482-П34 Шайба уплотнительная диаметр 10 мм болта крепления сливных трубок
19 236-1104370-Б Трубка топливная дренажная форсунки в сборе Перейти в каталог
20 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Перейти в каталог
21 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Перейти в каталог
22 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Перейти в каталог
23 236-1104430 Наконечник топливной трубки
24 312326-П34 Шайба уплотнительная диаметр 14 мм
25 312326-П34 Шайба уплотнительная диаметр 14 мм
26 310096-П2 Болт М14х1,5х30
27 236-1104422-В Трубка топливного насоса отводящая в сборе Перейти в каталог
28 236-1104440 Скоба крепления топливопроводов
29 236-1104457-Б Прокладка топливной трубки
30 236-1104441 Скоба крепления топлнвопроводов
31 252134-П2 Шайба
32 201422-П29 Болт
