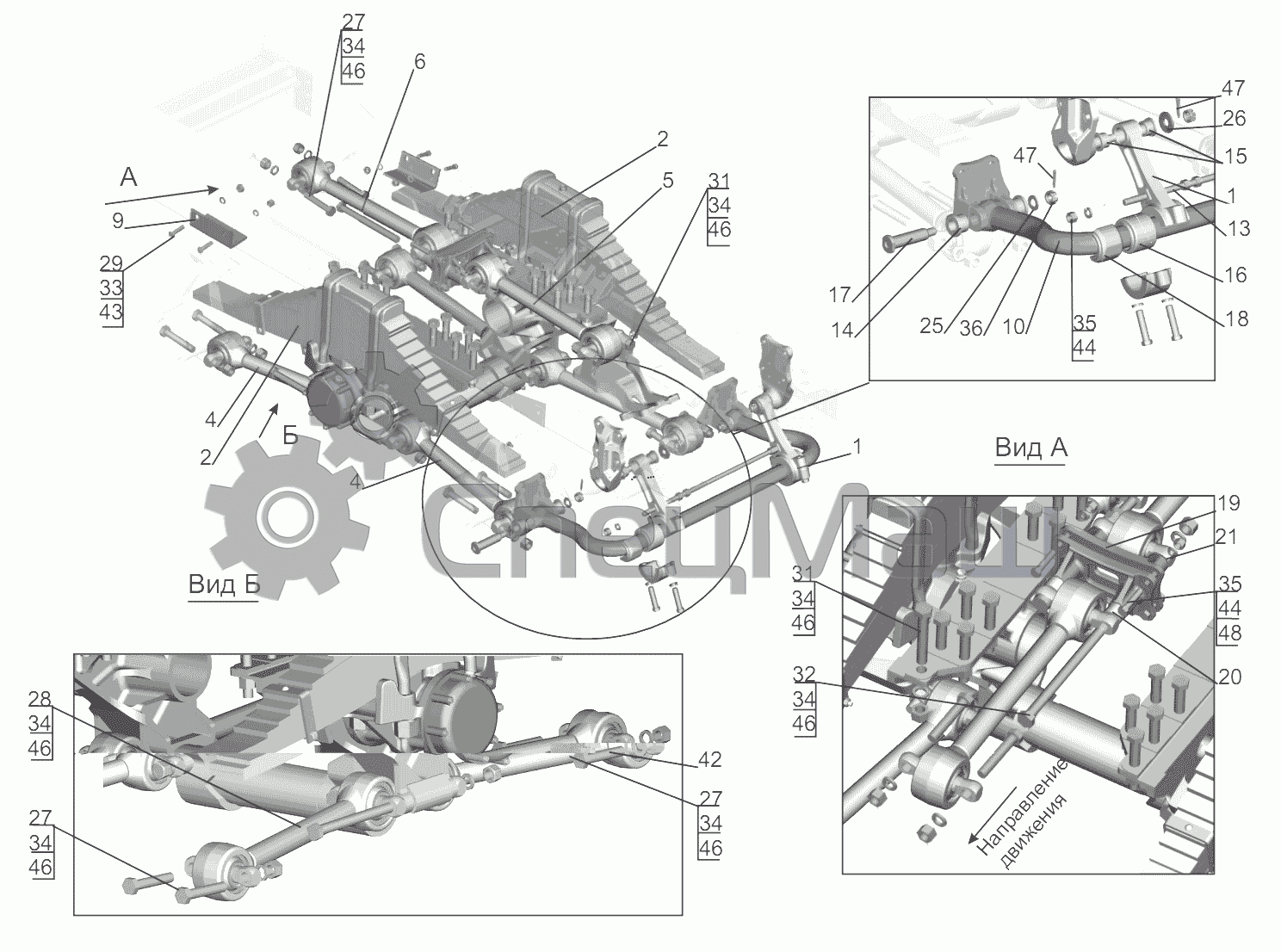

Установка подвески задней 6501A8-2900002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
1
2
2
4
4
5
6
9
10
13
14
15
16
17
18
19
20
21
25
26
27
27
27
28
29
31
31
32
33
34
34
34
34
34
34
34
35
35
36
42
43
44
44
46
46
46
46
46
46
46
47
47
48
Позиция на иллюстрации Заводской номер детали Название детали
1 6501А8-2916020-000 Рычаг
2 6501А8-2900012 Подвеска балансирная
4 64221-2919014 Штанга реактивная Перейти в каталог
5 6430-2919014 Штанга реактивная
6 64221-2919015 Штанга реактивная Перейти в каталог
9 6418-2912627 Кронштейн
10 6430-2916016 Вал стабилизатора
13 6501-2916024 Стяжка
14 54321-2916028 Втулка Перейти в каталог
15 5516-2916028 Втулка Перейти в каталог
16 6501-2916030 Втулка
17 54321-2916034 Палец Перейти в каталог
18 6501-2916048 Обойма
19 64221-2919044 Кронштейн
20 6430-2919046 Подкладка
21 6430-2919046-010 Подкладка
25 252019-10 Шайба 20
26 252049-10 Шайба 20
27 371045 Болт М24х2-6gх130 Перейти в каталог
28 371095 Болт М24х2-6gх275 Перейти в каталог
29 372538 Болт М14х1,5-6gх50
31 372976 Болт М24х2-6gх110
32 372985 Болт М24х2-6gх310 Перейти в каталог
33 374633 Гайка М14х1,5-5Н6Н
34 374650 Гайка М24х2-6Н
35 374727 Гайка М16х1,5-5Н6Н
36 374910 Гайка М20х1,5-5Н6Н Перейти в каталог
42 252021 Шайба 24
43 252138 Шайба 14.ОТ
44 252139 Шайба 16.ОТ
46 252143 Шайба 24Т
47 258056 Шплинт 4х40
48 372608 Болт М16х1,5-6gх70
