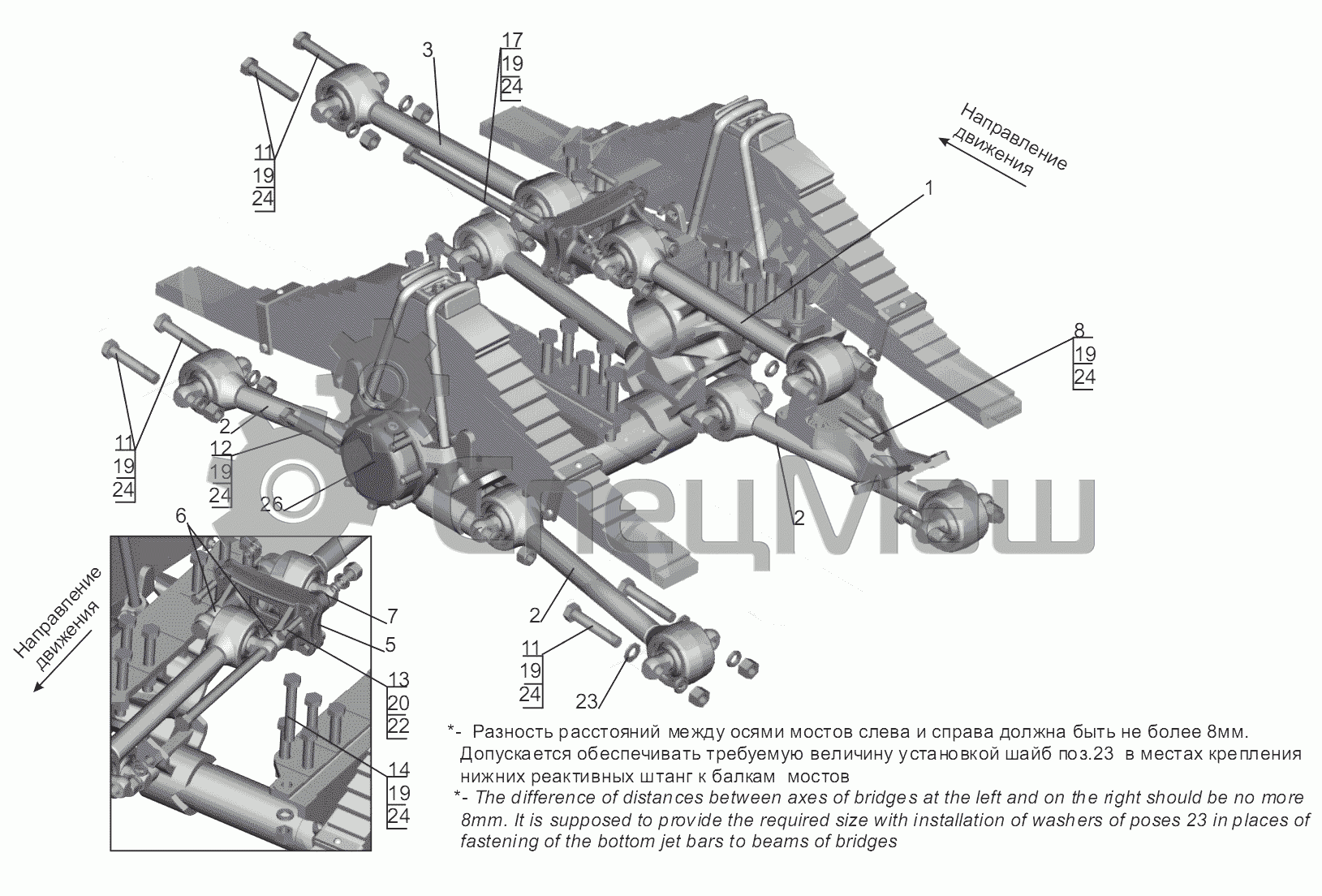

Установка подвески задней 6430-2900002 (-010)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
2
3
5
6
7
8
11
11
11
12
13
14
17
19
19
19
19
19
19
19
20
22
23
24
24
24
24
24
24
24
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 6430-2919014 Штанга реактивная
2 64221-2919014 Штанга реактивная Перейти в каталог
3 64221-2919015 Штанга реактивная Перейти в каталог
5 64221-2919044 Кронштейн
6 6430-2919046 Подкладка
7 6430-2919046-010 Подкладка
8 372976 Болт М24х2-6gх110
11 371045 Болт М24х2-6gх130 Перейти в каталог
12 371095 Болт М24х2-6gх275 Перейти в каталог
13 372608 Болт М16х1,5-6gх70
14 372978 Болт М24х2-6gх85 Перейти в каталог
17 372985 Болт М24х2-6gх310 Перейти в каталог
19 374650 Гайка М24х2-6Н
20 374727 Гайка М16х1,5-5Н6Н
22 252139 Шайба 16.ОТ
23 252021 Шайба 24
24 252143 Шайба 24Т
26 6430А8-2900012-010 Подвеска балансирная
26 6430А8-2900012 Подвеска балансирная
