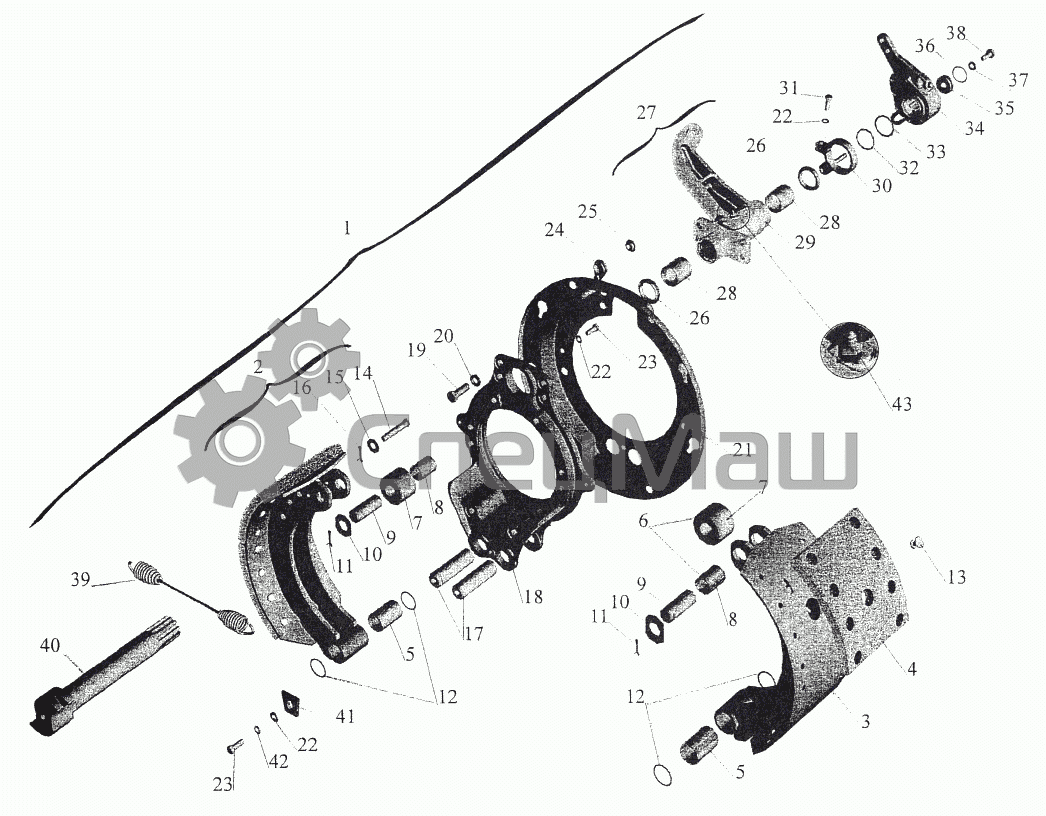

Тормозной механизм передних колес

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
1
2
2
3
4
4
4
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 6430-3501005 Тормоз передний
1 6430-3501004 Тормоз передний
2 5440-3501091 Колодка тормоза с накладками Перейти в каталог
2 5440-3501090 Колодка тормоза с накладками Перейти в каталог
3 5440-3501094 Колодка тормоза
4 5440-3501106 Накладка тормозная
4 5440-3501106-01 Накладка тормозная
4 5440-3501105-10 Накладка тормозная
4 LUМАG LU102М №19487 Накладка тормозная
4 ВЕRАL 1549 №19487 Накладка тормозная
5 101-3501016 Втулка
6 6430-3501107 Ролик в сборе Перейти в каталог
7 6430-3501109 Ролик
8 6430-3501108 Втулка
9 5440-3501164 Ось ролика
10 101-3501113 Прокладка
11 258040 Шплинт 3,2х25
12 030-038-46-3-3 Кольцо
13 376703 Заклепка 8х15
14 101-3501039 Палец пружины
15 252016 Шайба 14
16 258039 Шплинт 3,2х20
17 5440-3501132 Ось Перейти в каталог
18 5440-3501012 Суппорт
19 201588 Болт М14-6gх38
20 252138 Шайба 14.ОТ
21 101-3501150 Щит
22 252136 Шайба 10.ОТ
23 201496 Болт
24 5336-3501192-01 Заглушка
25 500А-3507192 Заглушка
26 101-3501020 Манжета 1,2-40х52-3
27 6430-3519068 Кронштейн в сборе
27 6430-3519069 Кронштейн в сборе
28 5440-3501126 Втулка Перейти в каталог
29 6430-3519071 Кронштейн левый
29 6430-3519070 Кронштейн правый
30 64226-3501180 Фиксатор правый
30 64226-3501181 Фиксатор левый
31 201493 Болт М10-6gх16
32 54321-3501160 Шайба
33 64221-3501160 Прокладка
34 64226-3501136-010 Рычаг регулировочный Перейти в каталог
35 101-3501155 Прижим
36 032-040-46-3-3 Кольцо
37 252137 Шайба 12.ОТ
38 201540 Болт М12-6gх30
39 54326-3501034 Пружина стяжная Перейти в каталог
40 6430-3501111-020 Кулак левый
40 6430-3501110-020 Кулак правый
41 5440-3501134 Стопор
42 252006 Шайба 10
43 264020 Масленка 1.3.Ц6хр Перейти в каталог
