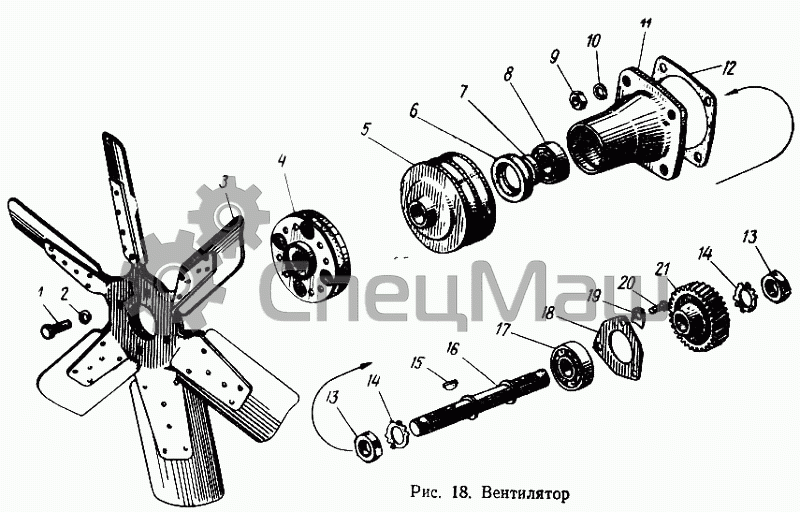

Вентилятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
3
4
5
6
7
8
9
11
12
13
13
14
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
6-312А 6-312А Подшипник шариковый радиальный промежуточной опоры карданного вала
204-1308064-А2 204-1308064-А2 Болт-натяжитель вентилятора в сборе
1 201499-П29 Болт
2 252136-П2 Шайба
3 236-1308012-А4 Крыльчатка вентилятора в сборе
4 236-1308090-В Муфта упругая вентилятора в сборе Перейти в каталог
5 236-1308025-В Шкив привода компрессора и генератора Перейти в каталог
6 210-1701230 Манжета в сборе привода вентилятора
7 236-1308055 Втулка сальника
8 6-205К Подшипник шариковый первичного вала передний и приводов вентилятора, ТНВД
9 250513-П29 Гайка
11 236-1308102 Корпус привода вентилятора
12 236-1308106 Прокладка корпуса привода вентилятора
13 250659-П29 Гайка
14 312536-П29С Шайба замковая
15 314008-П2 Шпонка сегментная
16 236-1308050-В Вал привода вентилятора
17 305 Подшипник шариковый радиальный
18 236-1308107 Фланец упорный
19 312532-П2 Шайба стопорная
20 201456-П29 Болт
21 236-1308104-Б2 Шестерня привода вентилятора
