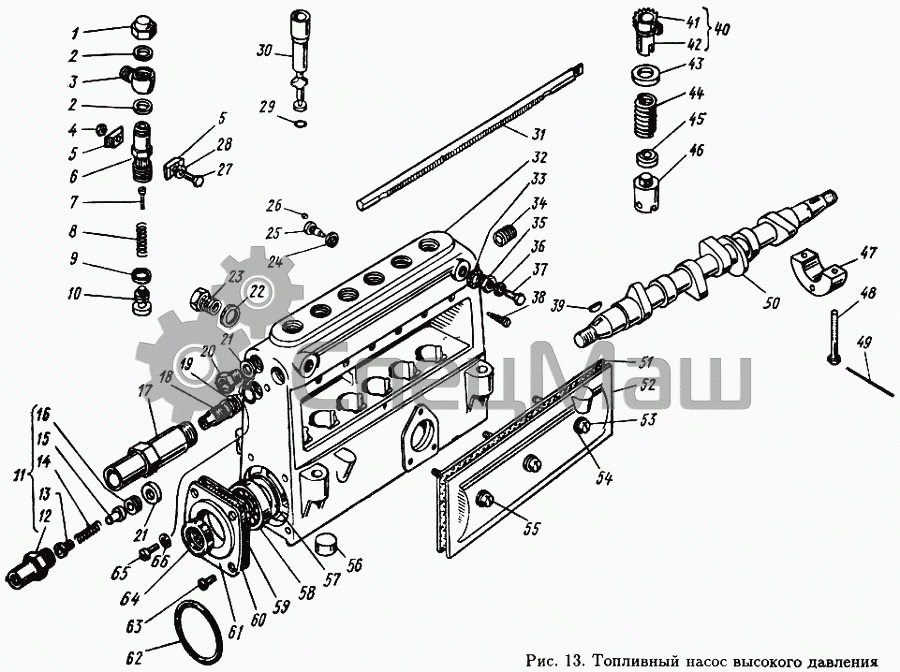

Топливный насос высокого давления
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
3
4
5
5
6
7
8
9
10
11
14
15
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 901.1111102 | 901.1111102 | Клапан нагнетательный в сборе | |
| 310121-П | 310121-П | Болт регулировочный толкателя | |
| 60.1111118 | 60.1111118 | Штуцер топливного насоса (уст. до 1988 г.) | |
| 236-1111614 | 236-1111614 | Труба подвода масла к ТНВД | Перейти в каталог |
| 236-1111620 | 236-1111620 | Труба отвода масла от ТНВД | Перейти в каталог |
| 201-1117116-А | 201-1117116-А | Прокладка фильтрующего элемента | |
| 236-1115036-А2 | 236-1115036-А2 | Прокладка соединительного патрубка | |
| 60.1111086 | 60.1111086 | Прокладка нагнетательного клапана | |
| 201-1117118 | 201-1117118 | Прокладка крышки фильтра тонкой очистки топлива | Перейти в каталог |
| 201-1114065-А2 | 201-1114065-А2 | Прокладка крышки заливной горловины | |
| 201-1306075-А | 201-1306075-А | Прокладка заглушки водяного канала блока цилиндрв | |
| 236-1306054-А | 236-1306054-А | Прокладка коробки водяного термостата | |
| 236-1115026 | 236-1115026 | Прокладка впускного коллектора | Перейти в каталог |
| 120-126-36-2-1 | 120-126-36-2-1 | Кольцо уплотнительное корпуса муфты | |
| 005-008-19-2-2 | 005-008-19-2-2 | Кольцо уплотнительное | |
| 60.3906060-10 | 60.3906060-10 | Комплект автоматической муфты с кулачковым валом (уст. до 1988 г.) | |
| 60.3906065-10 | 60.3906065-10 | Комплект корпуса топливного насоса (уст. до 1988 г.) | |
| 311415-П | 311415-П | Контргайка | |
| 2,2-25Х42-2 | 2,2-25Х42-2 | Манжета | |
| 60.1111005-30 | 60.1111005-30 | Насос топливный высокого давления в сборе. (Взамен 60.1111005-20) | |
| 60.1111073 | 60.1111073 | Пара плунжерная топливного насоса в сборе (уст. до 1988 г.) | |
| 1 | 312107-П15 | Гайка колпачковая | |
| 2 | 312450-П | Шайба ниппеля | |
| 3 | 236-1111116 | Ниппель соединительный | |
| 4 | 250508-П29 | Гайка М6 | |
| 5 | 236-1111120 | Сухарь штуцера | |
| 6 | 60.1111118-20 | Штуцер топливного насоса | |
| 7 | 60.1111113-10 | Упор клапана | |
| 8 | 33-1111108 | Пружина нагнетательного клапана | |
| 9 | 236-1111086 | Прокладка нагнетательного клапана | |
| 10 | 901.1111102-20 | Клапан нагнетательный в сборе (уст. с 1988 г.) | |
| 11 | 33-1111282-01 | Клапан в сборе | |
| 14 | 33.1111289 | Пружина клапана | |
| 15 | 33.1111290 | Направляющая клапана | |
| 17 | 236-1111238-Е | Втулка ограничителя мощности | |
| 18 | 236-1111249-В | Винт ограничителя мощности | |
| 19 | 236-1111245 | Кольцо уплотнительное ограничителя мощности | |
| 20 | 236-1111032 | Ввертыш корпуса | |
| 21 | 312630-П | Шайба жиклера | |
| 22 | 312445-П | Шайба | |
| 23 | 236М-1111034-А | Ввертыш | |
| 24 | 312353-П | Шайба | |
| 25 | 310952-П15 | Винт стопорный | |
| 26 | 236-1111154-А | Стопор винта | |
| 27 | 201426-П29 | Болт стяжной сухаря | |
| 28 | 252134-П29 | Шайба пружинная | |
| 29 | 236М-1111083-А | Кольцо | |
| 30 | 60.1111073-10 | Пара плунжерная топливного насоса | |
| 31 | 238-1111040 | Рейка ТНВД | |
| 32 | 60.1111020-21 | Корпус топливного насоса (уст.с 1988 г.) | |
| 33 | 312449-П | Шайба | |
| 34 | 236-1111050 | Пробка корпуса в сборе | |
| 35 | 236-1111036 | Ввертыш | |
| 36 | 312446-П | Шайба | |
| 37 | 852882-П15 | Пробка | |
| 38 | 236-1111122 | Винт установочный втулки плунжера | |
| 39 | 314019-П | Шпонка сегментная | |
| 40 | 236-1111060 | Венец зубчатый со втулкой в сборе | |
| 41 | 236-1111062 | Венец зубчатый | |
| 42 | 236-1111064 | Втулка зубчатого венца | |
| 43 | 236-1111150-Б | Тарелка пружины толкателя верхняя | |
| 44 | 236-1111148-Б | Пружина толкателя топливного насоса | |
| 45 | 236-1111151-Е | Тарелка нижняя | |
| 46 | 60.1111136-02 | Толкатель плунжера в сборе | |
| 47 | 236-1111177-Б3 | Опора кулачкового вала | |
| 48 | 852007-П15 | Болт | |
| 49 | 852702-П | Шплинт-проволока | |
| 50 | 60.1111172-30 | Вал кулачковый | |
| 51 | 236-1111226-А2 | Прокладка крышки насоса высокого давления | |
| 52 | 60.1111222 | Крышка насоса высокого давления | |
| 53 | 236-1111227-Б | Винт крепления крышки | |
| 54 | 312651-П | Шайба | |
| 55 | 236-1111229-Б | Винт крепления крышки | |
| 56 | 236-1111027 | Заглушка чашечная | |
| 57 | 3124394115 | Шайба | |
| 58 | 7204А | Подшипник роликовый кулачкового вала | |
| 59 | 236-1111194 | Прокладка крышки | |
| 60 | 236-1111193 | Прокладка крышки | |
| 61 | 60.1111182-10 | Крышка подшипника | |
| 62 | 236-1111196 | Кольцо уплотнительное корпуса регулятора | |
| 63 | 311200-П29 | Винт | |
| 64 | 236-1111186-А3 | Манжета (уст. до 1988 г.) | |
| 65 | 310704-П29 | Винт | |
| 66 | 312446-П | Шайба |
