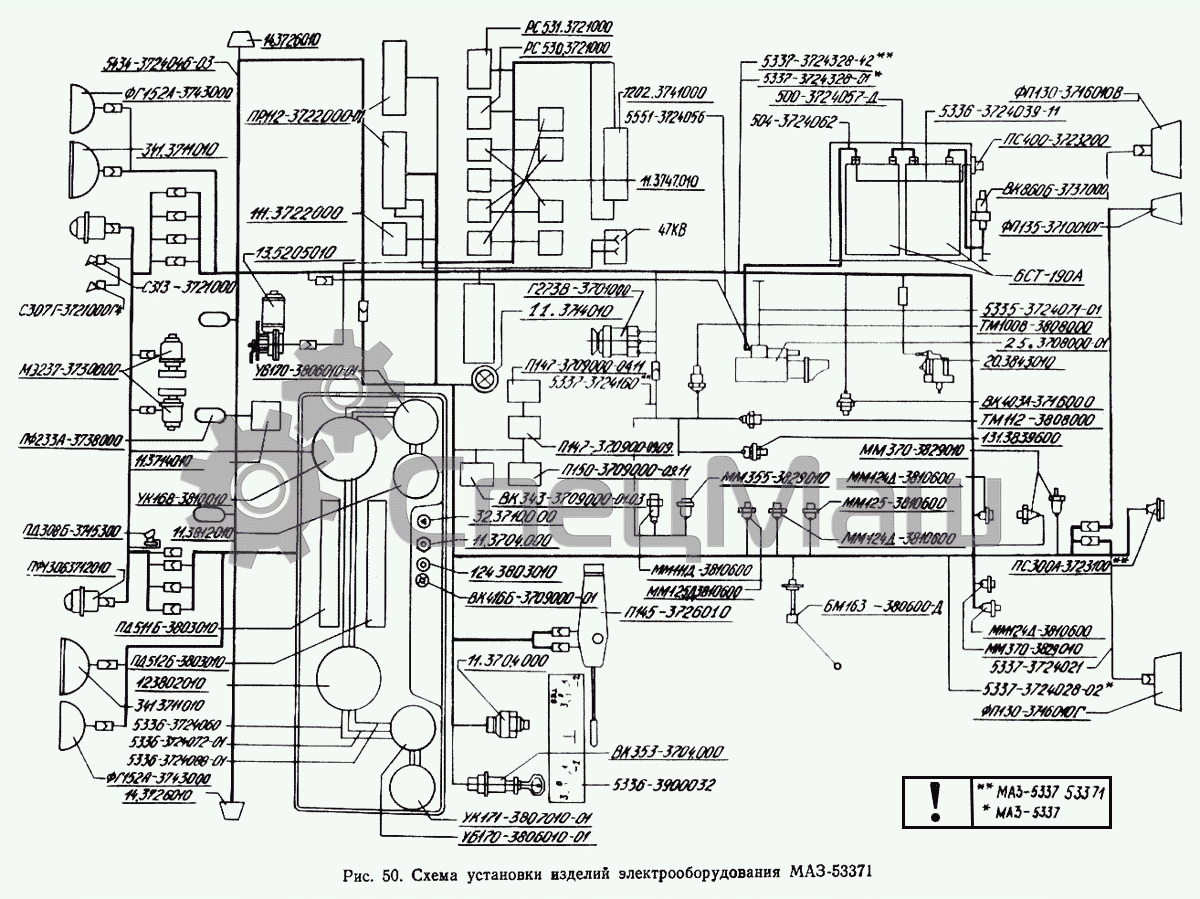

Схема установки изделий электрооборудования МАЗ-53371

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
47КВ
5337-3724160
5551-3724056
УБ170-3806010-01
УБ170-3806010-01
12.3802010
5336-3724060
5336-3724088-01
11.3812010
341.3711010
341.3711010
5434-3724046-03
ФГ152А-3743000
С307Г-3721000-Г4
ММ355-3829010
МЭ237-3730000
ПФ233А-3738000
124.3803010
ФП130-3716010-Г
ФП130-3716010-В
ФП135-3716010-Г
ФГ152А-3743000
УК171-3807010-01
13.5205010
5335-3724071-01
5336-3724072-01
20.3843010
5336-3724039-11
ПС400-3723200
ТМ112-3808000
131-3839600
ПС300А-3723100
ММ370-3829010
5337-3724021
5337-3724028-02
6СТ-190А
25.3708000-01
5337-3724328-42
5337-3724328-01
500-3724057-Д
504-3724062
ММ370-3829010
ММ124Д-3810600
ММ124Д-3810600
ММ124Д-3810600
ММ125-3810600
БМ163Б-3806600-Д
ВК353-3704000
5336-3900032
ММ125Д-3810600
ТМ100-В-3808000
ММ111Д-3810600
Г273В-3701000
ВК416Б-3709000-01
32.3710000
ВК403А-3716000
П150-3709000-09.11
ВК343-3709000.01.03
ВК860Б-3737000
ПР112-3722000-01
111.3722000
ПД512Б-3803010
ПД511Б-3803010
РС531-3721000
С313-3721000
11.3747010
РС530-3721000
1202.3741000
УК168-3810010
ПФ1306-3712010
14.3726010
14.3726010
11.3714010
11.3714010
П145-3726010
П147-3709000-09.09
П147-3709000-04.11
ПД308Б-3715300
11.3704000
11.3704000
Позиция на иллюстрации Заводской номер детали Название детали
12.3802010 12.3802010 Электроспидометр
47КВ 47КВ Розетка 47КВ
5337-3724160 5337-3724160 Жгут правый
5551-3724056 5551-3724056 Провод от аккумуляторной батареи к выключателю «массы»
УБ170-3806010-01 УБ170-3806010-01 Указатель уровня топлива
12.3802010 12.3802010 Электроспидометр
5336-3724060 5336-3724060 Провод массы
5336-3724088-01 5336-3724088-01 Перемычка между фонарями контрольных ламп
11.3812010 11.3812010 Указатель напряжения
341.3711010 341.3711010 Фара головная
5434-3724046-03 5434-3724046-03 Жгут по крыше
ФГ152А-3743000 ФГ152А-3743000 Фара противотуманная
С307Г-3721000-Г4 С307Г-3721000-Г4 Сигнал
ММ355-3829010 ММ355-3829010 Датчик давления воздуха
МЭ237-3730000 МЭ237-3730000 Электродвигатель
ПФ233А-3738000 ПФ233А-3738000 Фонарь сигнальный
124.3803010 124.3803010 Фонарь контрольной лампы
ФП130-3716010-Г ФП130-3716010-Г Фонарь задний правый
ФП130-3716010-В ФП130-3716010-В Фонарь задний левый
ФП135-3716010-Г ФП135-3716010-Г Фонарь заднего хода
11.790400 11.790400 Фильтр конденсаторный
ФГ152А-3743000 ФГ152А-3743000 Фара противотуманная
УК171-3807010-01 УК171-3807010-01 Указатель температуры воды
УК170-3810010-03 УК170-3810010-03 Указатель давления
13.5205010 13.5205010 Стеклоочиститель 3-щеточный
5335-3724071-01 5335-3724071-01 Провод «массы»
5336-3724072-01 5336-3724072-01 -
20.3843010 20.3843010 Датчик электроспидометра
5336-3724039-11 5336-3724039-11 Провод питания розетки переносной лампы
ПС400-3723200 ПС400-3723200 Розетка переносной лампы
ТМ112-3808000 ТМ112-3808000 Датчик сигнализатора температуры
131-3839600 131-3839600 Датчик засоренности воздушного фильтра
ПС300А-3723100 ПС300А-3723100 Розетка штепсельная прицепа
ММ370-3829010 ММ370-3829010 Датчик давления воздуха
5337-3724021 5337-3724021 Жгут заднего фонаря левого
5337-3724028-02 5337-3724028-02 Жгут по лонжерону
6СТ-190А 6СТ-190А Аккумуляторная батарея
25.3708000-01 25.3708000-01 Стартер в сборе
5337-3724328-42 5337-3724328-42 -
5337-3724328-01 5337-3724328-01 -
500-3724057-Д 500-3724057-Д Перемычка аккумуляторных батарей
504-3724062 504-3724062 Провод от аккумуляторных батарей к стартеру
ММ370-3829010 ММ370-3829010 Датчик давления воздуха
ММ124Д-3810600 ММ124Д-3810600 Датчик аварийного давления воздуха
ММ125-3810600 ММ125-3810600 Датчик ММ125 сигнала СТОП
БМ163Б-3806600-Д БМ163Б-3806600-Д Датчик уровня топлива
ВК353-3704000 ВК353-3704000 Выключатель стартера
5336-3900032 5336-3900032 -
ММ125Д-3810600 ММ125Д-3810600 Включатель пневматический сигнала торможения, блокировки
ВК343-3709000-01.05 ВК343-3709000-01.05 Выключатель
БМ163Б-3806600 БМ163Б-3806600 Датчик уровня топлива
ТМ100-В-3808000 ТМ100-В-3808000 Датчик указателя температуры воды
ТМ112-3810000 ТМ112-3810000 Датчик сигнализатора температуры воды
ММ111Д-3810600 ММ111Д-3810600 Датчик аварийного давления масла
Г273В-3701000 Г273В-3701000 Генератор переменного тока
ВК856-3708000 ВК856-3708000 Выключатель стартера
ВК416Б-3709000-01 ВК416Б-3709000-01 Выключатель освещения щитка приборов с реостата
32.3710000 32.3710000 Выключатель аварийной сигнализации
ВК403А-3716000 ВК403А-3716000 Выключатель
П150-3709000-09.11 П150-3709000-09.11 Выключатель
ВК343-3709000.01.03 ВК343-3709000.01.03 Выключатель
Я120М1-3702000 Я120М1-3702000 Интегральный регулятор напряжения
ВК343-3709000-01.36 ВК343-3709000-01.36 Выключатель
ВК343-3709000-01.17 ВК343-3709000-01.17 Выключатель
ПР112-3722200-А ПР112-3722200-А Вставка плавкая предохранителей
ПР112-3722100-А ПР112-3722100-А Вставка плавкая предохранителей
ВК860Б-3737000 ВК860Б-3737000 Включатель «массы»
ПС300А3-3723150 ПС300А3-3723150 Вилка штепсельная
ПР112-3722000-01 ПР112-3722000-01 Блок предохранителей
111.3722000 111.3722000 Блок предохранителей
ПД512Б-3803010 ПД512Б-3803010 Блок контрольных ламп
ПД511Б-3803010 ПД511Б-3803010 Блок контрольных ламп
АР112-7903000 АР112-7903000 Антенна
РС951А-3726010 РС951А-3726010 Прерыватель указателей поворота
РС531-3721000 РС531-3721000 Сигнализатор шумовой
С314-3721000 С314-3721000 Сигнал (уст. с 1988 г.)
С313-3721000 С313-3721000 Сигнал (уст. с 1988 г.)
С306-3721000-Г С306-3721000-Г Сигнал (уст. до 1988 г.)
ФП310Е-3731010 ФП310Е-3731010 Световозвращатель
ПС400-3723100 ПС400-3723100 Розетка штепсельная
РС103-3708000 РС103-3708000 Реле стартера в сборе
11.3747010 11.3747010 Реле
РС530-3721000 РС530-3721000 Реле
1202.3741000 1202.3741000 Резистор добавочный с электротермическим реле
УК168-3810010 УК168-3810010 Приемник указателя давления
ПС325-3723150 ПС325-3723150 Вилка штепсельная
ПФ1306-3712010 ПФ1306-3712010 Подфарник
14.3726010 14.3726010 Повторитель боковой указателя поворота
11.3714010 11.3714010 Плафон освещения кабины
ВК354-3704000 ВК354-3704000 Переключатель управления ПЖД
П145-3726010 П145-3726010 Переключатель света и поворота
П147-3709000-09.09 П147-3709000-09.09 Переключатель
П147-3709000-04.11 П147-3709000-04.11 Переключатель
ЛВ211-3714329 ЛВ211-3714329 Патрон со штекером
ПД308Б-3715300 ПД308Б-3715300 Лампа подкапотная
КТ127-3750000 КТ127-3750000 Контактор
11.3704000 11.3704000 Кнопка управления дистанционного включения массы
