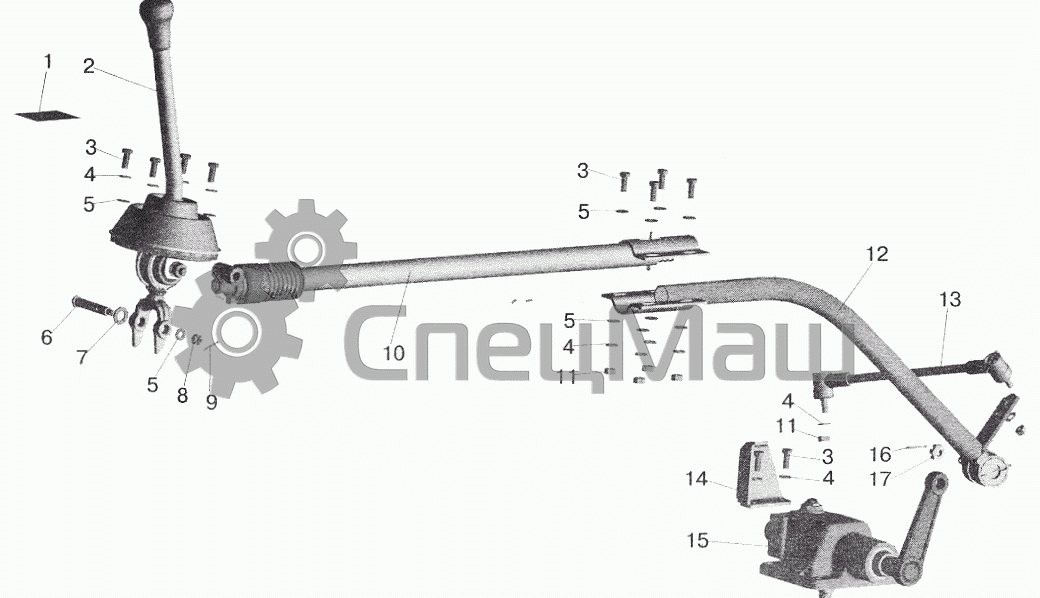

Установка привода управления коробкой передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
64221-1703490-01 64221-1703490-01 Тяга реактивная в сборе Перейти в каталог
6422-1703490-01 6422-1703490-01 Тяга Перейти в каталог
6422-1703490 6422-1703490 Тяга Перейти в каталог
1 543202-3903049 Табличка
2 543202-1702410 Рычаг
3 201456 Болт М8-6gх20
4 252155 Шайба 8Л
5 252005 Шайба 8
6 54321-1703613 Ось
7 252007 Шайба 12
8 250975 Гайка М8х1-6Н
9 258025 Шплинт 2,5х20
10 64227-1703325 Механизм промежуточный Перейти в каталог
11 250510 Гайка М8-6Н
12 543202-1703448 Хвостовик
13 6422-1703490 Тяга Перейти в каталог
14 63031-1703455 Кронштейн
15 5336-1702200-10 Механизм переключения Перейти в каталог
16 258038 Шплинт 3,2х16
17 250977 Гайка М12х1,25-6Н
