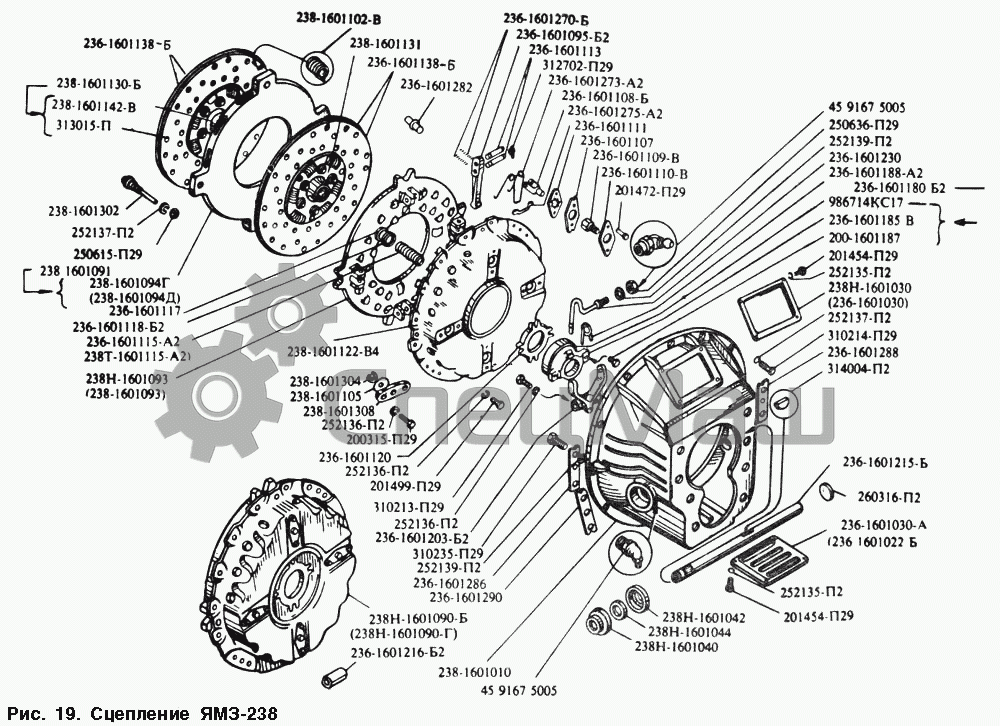

Сцепление ЯМЗ-238

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
260316-П2
236-1601215-Б
201499-П29
200315-П29
201454-П29
201454-П29
310214-П29
310235-П29
310213-П29
201472-П29
314004-П2
313015-П
238Н-1601040
238-1601090-Г
238-1601093
238Т-1601115-А2
45 9167 5005
45 9167 5005
238-1601091
238-1601094-Д
238-1601302
236-1601282
236-1601230
252135-П2
252135-П2
236-1601270-Б
250615-П29
250636-П29
236-1601107
236-1601286
236-1601288
236-1601290
312702-П29С
252139-П2
252139-П2
252136-П2
252136-П2
252136-П2
200-1601187
238-1601142-В
236-1601117
252137-П2
252137-П2
238-1601122-В4
236-1601185-В
236-1601022-Б
236-1601030
238Н-1601030
236-1601030-А
236-1601120
236-1601111
236-1601110-В
238-1601308
236-1601275-А2
236-1601113
236-1601138-Б
236-1601138-Б
236-1601180-Б2
238-1601304
238Н-1601042
238Н-1601044
238-1601010
238Н-1601090-Б
238Н-1601093
238-1601094-Г
238-1601130-Б
238-1601131
236-1601109-В
236-1601216-Б2
236-1601108-Б
238-1601102-В
236-1601118-Б2
236-1601095-Б2
236-1601273-А2
236-1601115-А
236-1601203-Б2
236-1601188-А2
238-1601105
986714КС17
Позиция на иллюстрации Заводской номер детали Название детали
260316-П2 260316-П2 Заглушка
236-1601215-Б 236-1601215-Б Вал вилки выключения сцепления Перейти в каталог
201499-П29 201499-П29 Болт
200315-П29 200315-П29 Болт
201454-П29 201454-П29 Болт
310214-П29 310214-П29 Болт крепления коробки передач с картером сцепления в сборе к картеру маховика
310235-П29 310235-П29 Болт
310213-П29 310213-П29 Болт крепления головки штока вилки .
201472-П29 201472-П29 Болт крепления опорной пластины
314004-П2 314004-П2 Шпонка вилки выключения сцепления сегментная
313015-П 313015-П Заклепка фрикционной накладки
238Н-1601040 238Н-1601040 Корпус уплотнителя вала
238-1601090-Г 238-1601090-Г Диск нажимной с кожухом
238-1601093 238-1601093 Диск сцепления нажимной
238Т-1601115-А2 238Т-1601115-А2 Пружина нажимная
45 9167 5005 45 9167 5005 Пресс-масленка
238-1601091 238-1601091 Диск сцепления ведущий средний в сборе
238-1601094-Д 238-1601094-Д Диск сцепления ведущий средний
238-1601302 238-1601302 Шток
236-1601282 236-1601282 Штифт со стопорным кольцом установочный в сборе
236-1601230 236-1601230 Шланг смазки муфты выключения сцепления в сборе Перейти в каталог
Б7,938-100 Б7,938-100 Шарик ГОСТ 3722-81
252135-П2 252135-П2 Шайба
236-1601270-Б 236-1601270-Б Ролик игольчатый
250615-П29 250615-П29 Гайка
250636-П29 250636-П29 Гайка
236-1601107 236-1601107 Планка стопорная
236-1601286 236-1601286 Планка стопорная верхняя
236-1601288 236-1601288 Планка стопорная нижняя
236-1601290 236-1601290 Планка стопорная левая
312702-П29С 312702-П29С Шайба замковая
252139-П2 252139-П2 Шайба
252136-П2 252136-П2 Шайба
Шарик Б6-00 ГОСТ 3722-81 Шарик Б6-00 ГОСТ 3722-81 Шарик Б6-00 ГОСТ 3722-81
200-1601187 200-1601187 Сухарь муфты выключения сцепления
238-1601142-В 238-1601142-В Ступица
236-1601117 236-1601117 Шайба подкладки нажимной пружины
252137-П2 252137-П2 Шайба пружинная
238-1601122-В4 238-1601122-В4 Кожух
236-1601185-В 236-1601185-В Муфта
236-1601022-Б 236-1601022-Б Крышка люка картера сцепления нижняя
236-1601030 236-1601030 Крышка люка верхняя
238Н-1601030 238Н-1601030 Крышка люка верхняя
236-1601030-А 236-1601030-А Крышка люка
236-1601120 236-1601120 Кольцо упорное оттяжных рычагов
236-1601111 236-1601111 Пластина стопорная
236-1601110-В 236-1601110-В Пластина опорная регулировочной гайки
238-1601308 238-1601308 Планка
236-1601275-А2 236-1601275-А2 Петля пружины упорного кольца оттяжных рычагов
236-1601113 236-1601113 Ось рычага нажимного диска сцепления
236-1601138-Б 236-1601138-Б Накладка фрикционная ведомого диска сцепления, заготовка
236-1601180-Б2 236-1601180-Б2 Муфта выключения сцепления в сборе
238-1601304 238-1601304 Кольцо упорное
238Н-1601042 238Н-1601042 Кольцо уплотнительное вала вилки выключения сцепления
238Н-1601044 238Н-1601044 Кольцо уплотнительное
942/32 942/32 Подшипник вала вилки выключения сцепления
238-1601010 238-1601010 Картер сцепления в сборе
15-1601090-10 15-1601090-10 Диск сцепления нажимной с кожухом в сборе
238Н-1601090-Б 238Н-1601090-Б Диск сцепления нажимной с кожухом в сборе
238Н-1601093 238Н-1601093 Диск сцепления нажимной
238-1601094-Г 238-1601094-Г Диск сцепления ведущий средний Перейти в каталог
238-1601130-Б 238-1601130-Б Диск сцепления ведомый в сборе
238-1601131 238-1601131 Диск сцепления ведомый задний в сборе
236-1601109-В 236-1601109-В Гайка регулировочная вилки рычага нажимного диска
236-1601216-Б2 236-1601216-Б2 Втулка вала вилки выключения сцепления
236-1601108-Б 236-1601108-Б Вилка рычага нажимного диска
238-1601102-В 238-1601102-В Пружина отжимная среднего диска
Шарик Б4-60 ГОСТ 3732-81 Шарик Б4-60 ГОСТ 3732-81 Шарик Б4-60 ГОСТ 3732-81
Шарик Б15.875-100 ГОСТ 3722-81 Шарик Б15.875-100 ГОСТ 3722-81 Шарик Б15.875-100 ГОСТ 3722-81
Б9,525-108 Б9,525-108 Шарик ГОСТ 3722-81
Шарик Б-12,7-100 ГОСТ 3712-81 Шарик Б-12,7-100 ГОСТ 3712-81 Шарик Б-12,7-100 ГОСТ 3712-81
236-1601118-Б2 236-1601118-Б2 Шайба нажимной пружины
236-1601095-Б2 236-1601095-Б2 Рычаг оттяжной нажимного диска
238-1701285 238-1701285 Ролик 5,5Х15,8 шестерен вторичного вала
Ролик (1,5Х13,8 А5Ш) ГОСТ 6870-81 Ролик (1,5Х13,8 А5Ш) ГОСТ 6870-81 Ролик (1,5Х13,8 А5Ш) ГОСТ 6870-81
236-1601273-А2 236-1601273-А2 Пружина упорного кольца оттяжных рычагов
236-1601115-А 236-1601115-А Пружина сцепления нажимная
236-1601203-Б2 236-1601203-Б2 Вилка выключения сцепления Перейти в каталог
236-1601188-А2 236-1601188-А2 Пружина муфты выключения сцепления
238-1601105 238-1601105 Пружина
238Н-1601025 238Н-1601025 Прокладка крышки люка картера сцепления
15.1601118 15.1601118 Прокладка нажимной пружины
941/5 941/5 Подшипник оси вилки механизма переключения передач
986714КС17 986714КС17 Подшипник муфты выключения сцепления
70-114 70-114 Подшипник муфты выключения сцепления
6-180603-КС9Ш1 6-180603-КС9Ш1 Подшипник генератора
6-118032-КС9Ш1 6-118032-КС9Ш1 Подшипник генератора
