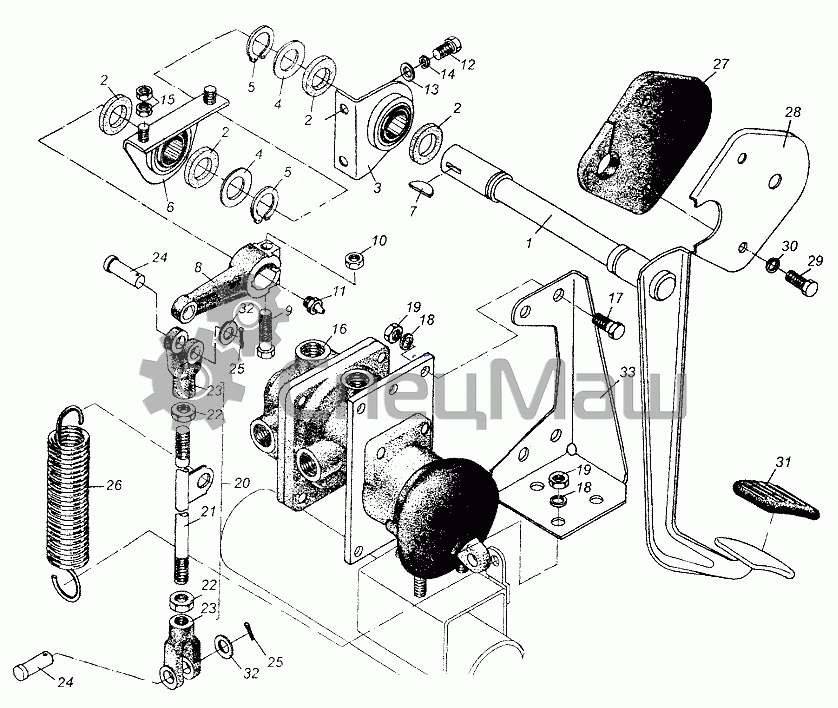

Привод тормозного крана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 64221-3504012 Педаль с кронштейном
2 400808 Кольцо
3 64221-3504020 Кронштейн с шарниром
4 5336-1602338 Прокладка
5 400374 Кольцо В25
6 5336-1602062-10 Кронштейн с подшипником
7 378063 Шпонка 6х10
8 64221-3504017 Чехол педали Перейти в каталог
9 200269 Болт М8-6gх50
10 250510 Гайка М8-6Н
11 264020 Масленка 1.3.Ц6хр Перейти в каталог
12 201456 Болт М8-6gх20
13 252005 Шайба 8
14 252135 Шайба 8Т
15 250510 Гайка М8-6Н
16 100-3514008 Кран с рычагом в сборе Перейти в каталог
17 201499 Болт М10-6gх30
18 252136 Шайба 10.ОТ
19 250512 Гайка М10-6Н
20 64226-3504064 Тяга в сборе
21 64226-3506065 Тяга
22 250615 Гайка М12х1,25-6Н
23 200-3504055Б Вилка
24 260091 Палец 12х45
25 258053 Шплинт 4х25
26 200-1602094 Пружина оттяжная
27 53371-1602074 Уплотнитель
28 5336-1602072 Фланец
29 201422 Болт М6-6gх25
30 252134 Шайба 6Т
31 5336-1602029 Подушка педали Перейти в каталог
32 252007 Шайба 12
33 [Кронштейн] Кронштейн
