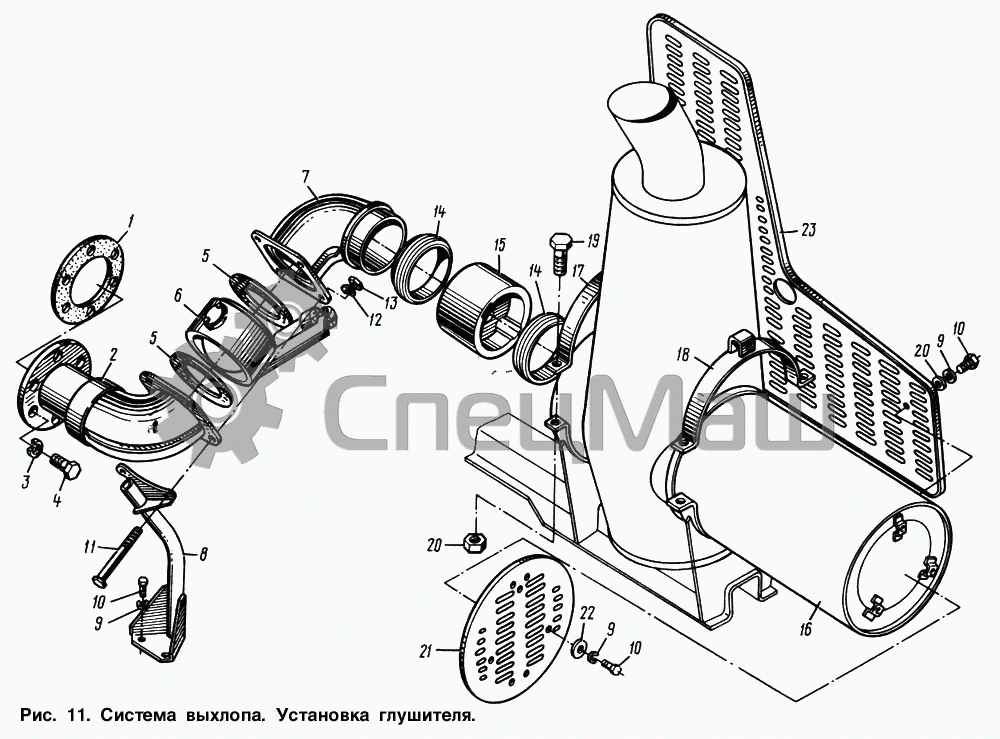

Система выхлопа. Установка глушителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
5
6
7
8
9
9
9
10
10
10
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 64227-1203020 Прокладка Перейти в каталог
2 64221-1203009 Труба приемная
3 252136 Шайба 10.ОТ
4 201497 Болт М10-6gх25
5 5428-1203027-10 Прокладка
6 64221-3570010 Заслонка
7 64221-1201120 Патрубок
8 64221-1203095-10 Кронштейн
9 252135 Шайба 8Т
10 201456 Болт М8-6gх20
11 200383 Болт М12-6gх120
12 252137 Шайба 12.ОТ
13 250514 Гайка М12-6Н
14 5428-1203844 Кольцо Перейти в каталог
15 5428-1203842 Обойма шарнира Перейти в каталог
16 64221-1201010 Глушитель
17 5337-1203030 Хомут
18 64221-1203028 Хомут
19 201525 Болт М10х1-6gх42
20 45 9991 2525 Гайка М10х1-6Н
21 64221-1204022-10 Ограждение
22 252005 Шайба 8
23 64221-1204020-10 Ограждение
