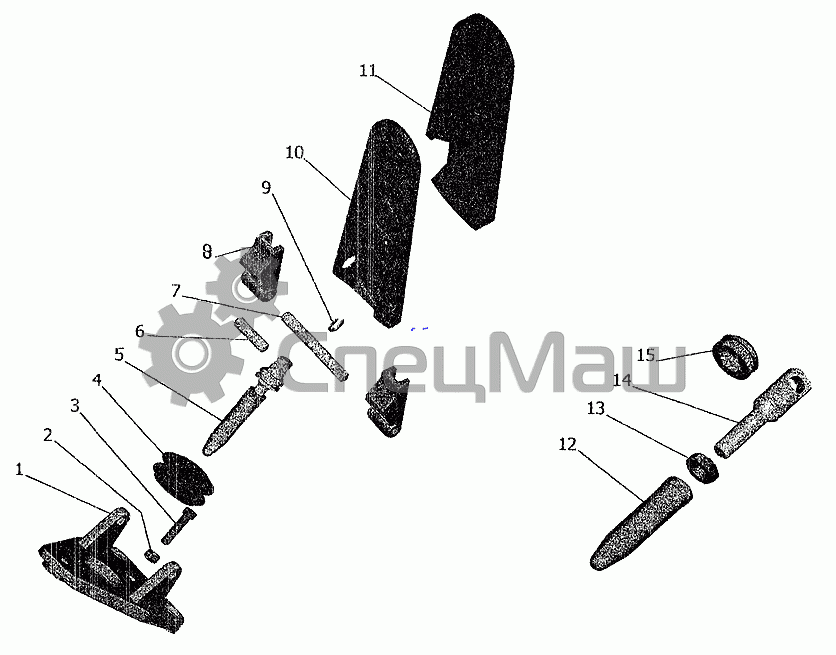

Педаль привода тормозного крана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 64221-3504018 Плита опорная
2 250510 Гайка М8-6Н
3 370829 Болт 3М8-6gх35
4 64221-3504059 Чехол защитный
5 64221-3504053-010 Шток
6 64221-3504021 Ось
7 64221-3504029 Ось
8 64221-3504027 Элемент нажимной
9 64221-3504028 Кольцо стопорное
10 64221-3504012 Педаль с кронштейном
11 64221-3504017 Чехол педали Перейти в каталог
12 64221-3504072 Шток
13 250612 Гайка М10-6Н
14 64221-3504062 Наконечник штока
15 64221-3504073 Кольцо чехла
