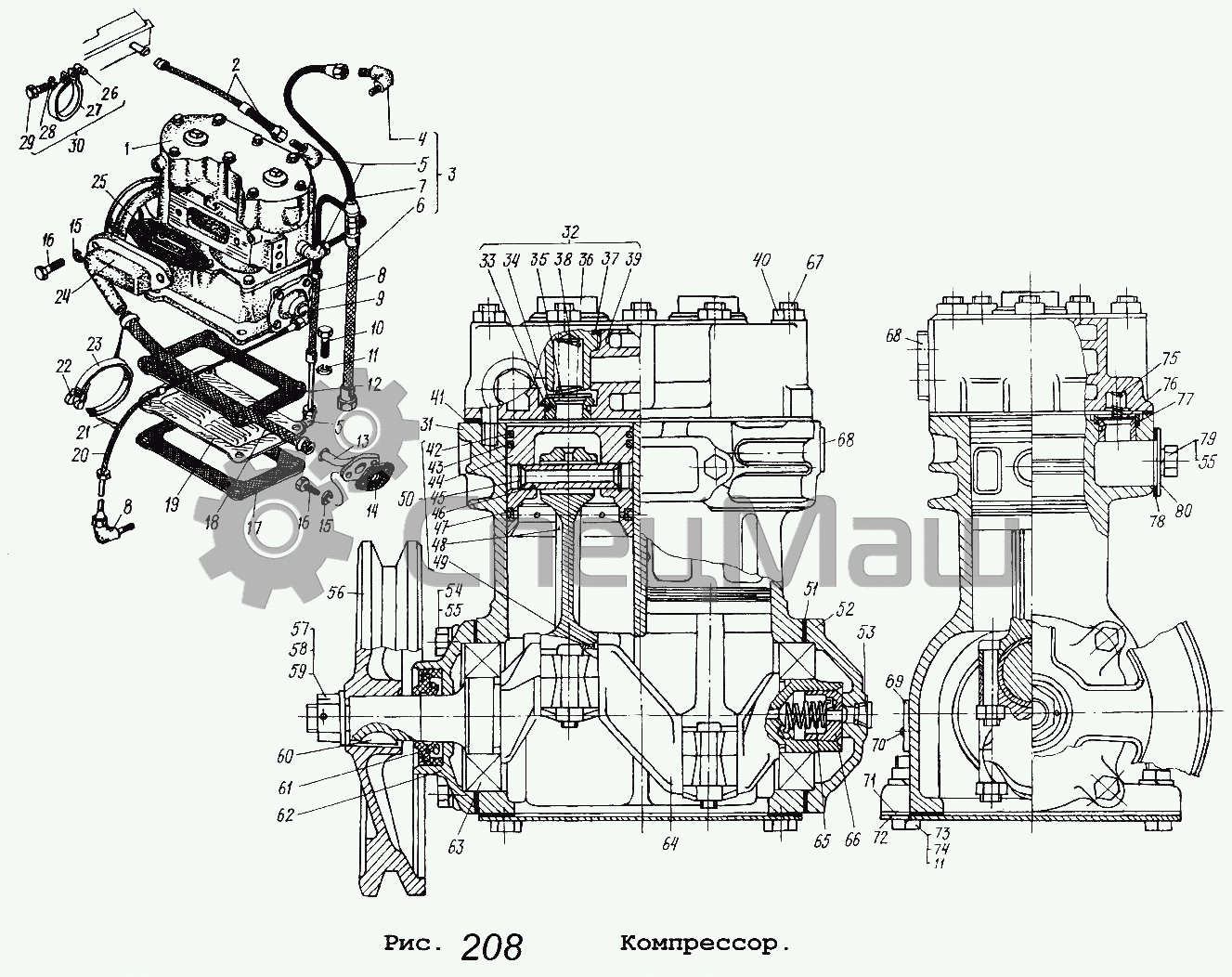

Компрессор
Данные каталоги размещены на сайте исключительно в информационных целях
1
1
2
3
4
5
5
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
68
69
70
71
72
73
74
75
76
77
78
79
80
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 5336-3509278-01 | Трубка со шлангом | Перейти в каталог |
| 20 | 6422-3509262 | Трубка | Перейти в каталог |
| 57 | 250979 | Гайка М16х1,5-6Н | Перейти в каталог |
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5536-3509012 | Компрессор | |
| 1 | 16.3509012 | Компрессор в сборе | |
| 2 | 5336-1304030 | Трубка | |
| 3 | 504В-3506197-И | Трубка со шлангом в сборе | |
| 4 | 379652 | Угольник | |
| 5 | 379051 | Угольник | |
| 6 | 515Б-3506210-01 | Шланг | |
| 7 | 500-3506199-В | Трубка со шлангом | |
| 8 | 5336-3509278-01 | Трубка со шлангом | Перейти в каталог |
| 9 | 379737 | Угольник | |
| 10 | 201499 | Болт М10-6gх30 | |
| 11 | 252136 | Шайба 10.ОТ | |
| 12 | 130-3509036 | Прокладка | |
| 13 | 500-3509235-Б | Патрубок | |
| 14 | 500-3509238 | Прокладка | |
| 15 | 252135 | Шайба 8Т | |
| 16 | 201456 | Болт М8-6gх20 | |
| 17 | 236-1002284 | Прокладка крышки | |
| 18 | 504В-3509247 | Шланг компрессора всасывающий | |
| 19 | 500-3509109 | Крышка | |
| 20 | 6422-3509262 | Трубка | Перейти в каталог |
| 21 | 297575 | Шплинт 5,6х22 | |
| 22 | 297580 | Пряжка | |
| 23 | 401804 | Лента стяжная | |
| 24 | 500-3509248 | Патрубок | |
| 25 | 130-3509240 | Прокладка | |
| 26 | 374179 | Гайка М6-6Н | |
| 27 | 500-1303161 | Хомутик | |
| 28 | 252004 | Шайба 6 | |
| 29 | 201424 | Болт М6-6gх30 | |
| 30 | 500-1303160 | Хомут | |
| 31 | 5336-3509028 | Блок картера компрессора | |
| 32 | 5336-3509039 | Головка компрессора в сборе | |
| 33 | 5336-3509055 | Прокладка | |
| 34 | 5336-3509051 | Седло | |
| 35 | 5336-3509050 | Клапан нагнетательный | |
| 36 | 5336-3509044 | Пробка клапана нагнетательного | |
| 37 | 5336-3509045 | Прокладка | |
| 38 | 5336-3509048 | Пружина | |
| 39 | 5336-3509040 | Головка компрессора | |
| 40 | 250511 | Гайка М8х1-6Н | |
| 41 | 5336-3509043 | Прокладка | |
| 42 | 5336-3509164 | Кольцо компрессорное | |
| 42 | 130.3509164 | Кольцо компрессорное | |
| 43 | 130.6509165 | Кольцо скребковое | |
| 43 | 5336-3509165 | Кольцо скребковое | |
| 44 | 5336-3509172 | Кольцо стопорное | |
| 45 | 5336-3509170 | Палец поршневой | |
| 46 | 5336-3509166 | Кольцо маслосъемное | |
| 47 | 5336-3509166 | Кольцо маслосъемное | |
| 47 | 130.3509167 | Кольцо маслосъемное | |
| 48 | 5336-3509180 | Шатун | |
| 49 | 5336-3509092 | Вкладыш шатуна | |
| 50 | 5336-3509150 | Поршень и шатун компрессора в сборе | |
| 51 | 5336-3509063 | Прокладка | |
| 52 | 5336-3509090 | Крышка | |
| 53 | 262541 | Пробка КГ 1/8" | |
| 54 | 201458 | Болт М8-6gх25 | |
| 55 | 252135 | Шайба 8Т | |
| 56 | 500-3509130-12 | Шкив компрессора | |
| 57 | 250979 | Гайка М16х1,5-6Н | Перейти в каталог |
| 58 | 252017 | Шайба 16 | |
| 59 | 258053 | Шплинт 4х25 | |
| 60 | 378057 | Шпонка 5х7,5 | |
| 61 | 2-24х45-3 | Манжета | |
| 62 | 5336-3509060 | Крышка | |
| 63 | 207 | Подшипник | |
| 64 | 5336-3509110 | Вал коленчатый | |
| 65 | 5336-3509093 | Пружина | |
| 66 | 5336-3509094 | Уплотнитель | |
| 66 | А29.01.014-Б3А | Уплотнитель крышки | |
| 67 | 378057 | Шпонка 5х7,5 | |
| 68 | 262543 | Пробка | |
| 69 | 5336-3509365 | Табличка | |
| 70 | 254222 | Заклепка 2х5 | |
| 71 | 500-3509103 | Прокладка | |
| 72 | 500-3509102-Т | Крышка картера (транспортная) | |
| 73 | 201499 | Болт М10-6gх30 | |
| 74 | 250512 | Гайка М10-6Н | |
| 75 | 5336-3509328 | Пружина | |
| 76 | 5336-3509056 | Клапан впускной | |
| 77 | 5336-3509363 | Направляющая | |
| 78 | 5336-3509240 | Прокладка | |
| 79 | 201454 | Болт М8-6gх16 | |
| 80 | 5336-3509241 | Заглушка транспортная |
