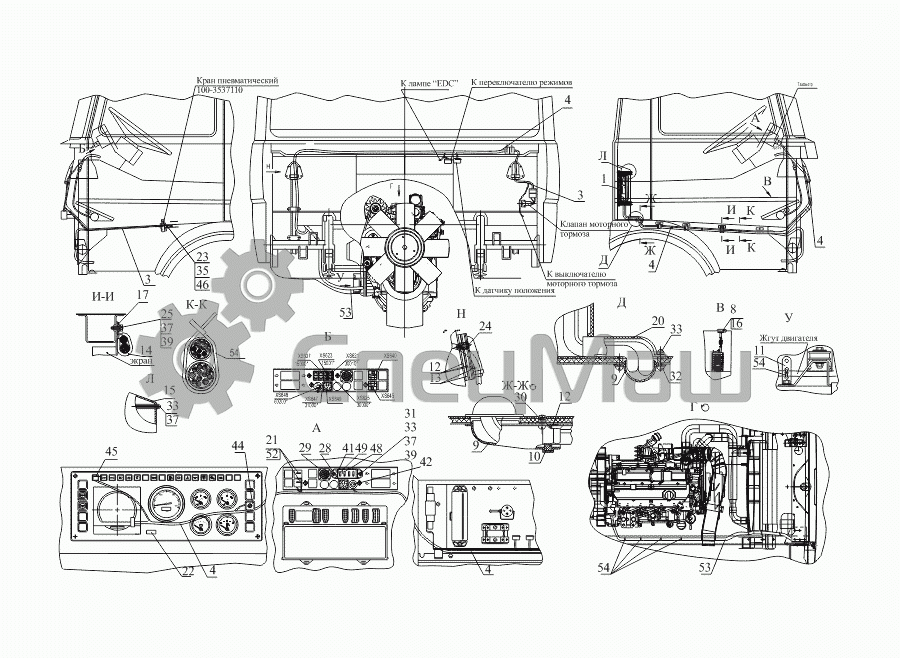

Установка электрооборудования ЭСУ двигателя 533731-3800060
Данные каталоги размещены на сайте исключительно в информационных целях
1
3
3
4
4
4
4
4
8
9
9
10
11
12
12
13
14
15
16
17
20
21
22
23
24
25
28
29
31
32
33
33
33
35
37
37
37
39
39
41
42
44
45
46
48
49
52
53
53
54
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 555132-3700132 | Установка блока ЭСУ | |
| 3 | 54402-3724373 | Жгут моторного тормоза ЭСУ двигателя | |
| 4 | 555132-3724376 | Жгут по кабине ЭСУ двигателя | |
| 6 | 555132-3724378 | Жгут реле и предохранителей ЭСУ | |
| 8 | 64227-3506025 | Прокладка | |
| 9 | 64221-3724047 | Уплотнитель правый | |
| 10 | 543240-3870031 | Прокладка | |
| 11 | 543268-3724294 | Кронштейн | |
| 12 | 64221-3724599 | Прокладка | |
| 13 | 64221-3724599-010 | Прокладка | |
| 14 | 64221-3724606 | Прокладка | |
| 15 | 63035-3724616 | Крышка блока | |
| 16 | 315403 | Кляммер | |
| 17 | 64221-3724631 | Хомут | |
| 20 | 555132-3870071 | Крышка | |
| 21 | 4370-3870075 | Рамка колодки реле | |
| 22 | 543208-3903188-001 | Табличка ограничения скорости | |
| 23 | 375818 | Шайба 12 | |
| 24 | 373804 | Винт М6-6gх40 | |
| 25 | 201420 | Болт М6-6gх20 | |
| 26 | 201428 | Болт М6-6gх40 | |
| 28 | 240618 | Винт М4х12 ОСТ37.001.186-81 | |
| 29 | 240037 | Винт 5х16 | |
| 31 | 220105 | Винт М6-6gх16 | |
| 32 | 220109 | Винт М6-6gх25 | |
| 33 | 250508 | Гайка М6-6Н | |
| 35 | 010-014-25-2-3 | Кольцо | |
| 37 | 252004 | Шайба 6 | |
| 39 | 252154 | Шайба 6Л | |
| 41 | ИКСУ.646114.017 | Блок предохранителей | |
| 42 | 2812.3710-01 | Выключатель | |
| 44 | 3037.00.00.000-42 | Выключатель | |
| 45 | 7712.00.00.000-65 | Лампа контрольная 2212.3803-85 ТУ РБ 07526946.113-96 | |
| 46 | ММ125Д-3810600 | Включатель пневматический сигнала торможения, блокировки | |
| 48 | ПР32-5 | Предохранитель плавкий | |
| 49 | ПР32-15 | Предохранитель плавкий | |
| 52 | 901.3747-01 | Реле | |
| 53 | 4194015 | Жгут ЭСУ двигателя | |
| 54 | TSL-290-S | Кабельная стяжка |
