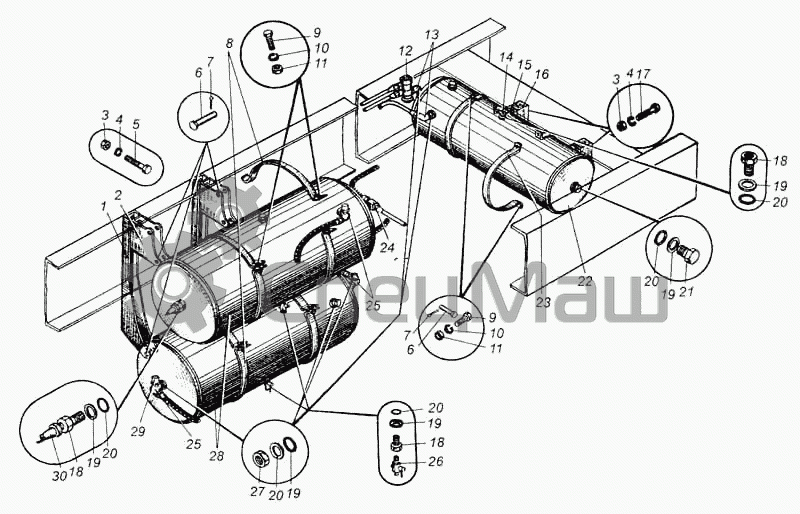

Крепление воздушных баллонов автомобилей МАЗ-5429, МАЗ-504В

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
3
4
4
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
18
19
19
19
19
19
20
20
20
20
20
21
22
23
24
25
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
120-3506365-А2 120-3506365-А2 Стержень крана отбора воздуха в сборе
120-3506353-Б 120-3506353-Б Корпус крана отбора воздуха
1 514-3513076 Кронштейн крепления воздушного баллона
2 504А-3513078-01 Кронштейн крепления воздушного баллона
3 250514-П29 Гайка
4 252137-П2 Шайба пружинная
5 201548-П29 Болт
6 260092-П52 Палец
7 258053-П2 Шплинт
8 514-3513039 Хомут
9 200319-П29 Болт
10 252136-П2 Шайба
11 250512-П29 Гайка
12 100-3515110 Клапан защитный двойной в сборе
13 402776-П29 Угольник
14 120-3506350-А1 Кран отбора воздуха в сборе
15 500А-3513038 Кронштейн крепления воздушного баллона
16 500А-3513035 Прокладка воздушного баллона
17 201549-П29 Болт
18 374935-П29 Гайка переходная
19 376145-П29 Шайба
20 020-025-30-2-2 Кольцо
21 378609-П29 Пробка
22 5336-3513015 Ресивер Перейти в каталог
23 500А-3513036 Хомут
24 403039-П29 Тройник
25 402732-R29 Угольник
26 КР2-1305000-Г4 Краник спускной
27 374939-П29 Гайка
28 6303-3513015 Ресивер А40-280
29 ММ355-3829010-Т Датчик указателя давления масла и воздуха
30 ММ124-3810600-ГТ Датчик аварийного давления воздуха
