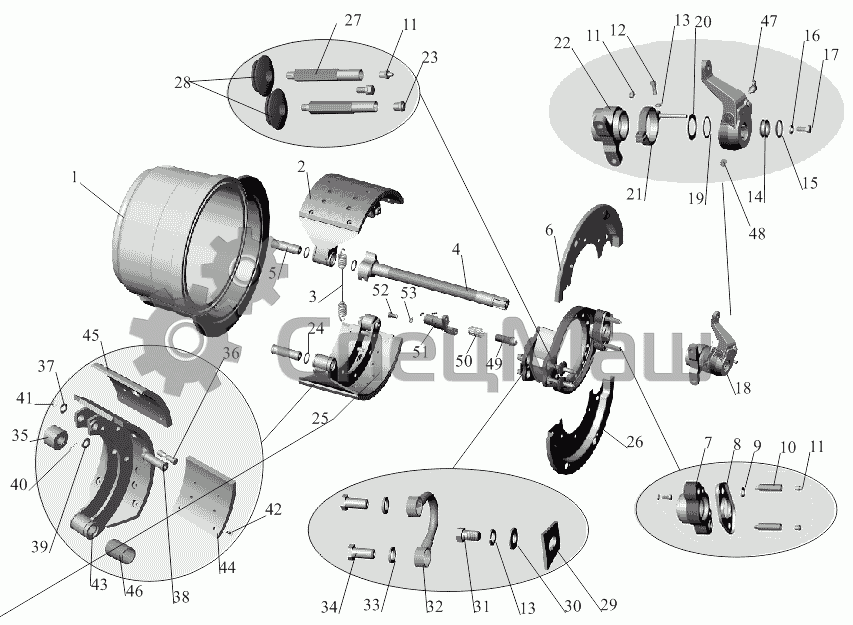

Тормозной механизм задних колес
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
4
5
6
7
8
9
10
11
11
11
12
13
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
44
44
45
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5440-3502070 | Барабан | Перейти в каталог |
| 2 | 5440-3502090 | Колодка правая | Перейти в каталог |
| 3 | 54326-3501034 | Пружина стяжная | Перейти в каталог |
| 4 | 5440-3502110-010 | Кулак разжимной | Перейти в каталог |
| 4 | 5440-3502111-010 | Кулак разжимной | Перейти в каталог |
| 5 | 103-3501132 | Ось | Перейти в каталог |
| 6 | 5440-3502150-030 | Щит тормоза правый | |
| 7 | 103-3502018-10 | Подшипник кулака передний | Перейти в каталог |
| 8 | 103-3502033-10 | Крышка | |
| 9 | 252138 | Шайба 14.ОТ | |
| 10 | 152-3502195 | Удлинитель | |
| 11 | 264020 | Масленка 1.3.Ц6хр | Перейти в каталог |
| 12 | 201497 | Болт М10-6gх25 | |
| 13 | 252136 | Шайба 10.ОТ | |
| 14 | 101-3501155-10 | Прижим | |
| 15 | 032-040-46-2-3 | Кольцо | |
| 16 | 252137 | Шайба 12.ОТ | |
| 17 | 201540 | Болт М12-6gх30 | |
| 18 | 64226-3502135-010 | Рычаг регулировочный | Перейти в каталог |
| 18 | 64226-3502136-010 | Рычаг регулировочный | Перейти в каталог |
| 19 | 64226-3501191 | Прокладка | |
| 20 | 64226-3501160 | Шайба | |
| 21 | 64221-3502181 | Фиксатор | |
| 21 | 64221-3502180 | Фиксатор | |
| 22 | 152-3502024-020 | Подшипник задний | |
| 23 | 401602 | Сапун | |
| 24 | 030-038-46-2-3 | Кольцо | |
| 25 | 5440-3502091 | Колодка левая | Перейти в каталог |
| 26 | 5440-3502151-030 | Щит тормоза левый | |
| 27 | 103-3501195 | Удлинитель | |
| 28 | 103-3501203 | Заглушка | |
| 29 | 64221-3501134 | Стопор | |
| 30 | 252006 | Шайба 10 | |
| 30 | А.10.04.019 | Шайба А.10.04.019 | |
| 31 | 201493 | Болт М10-6gх16 | |
| 32 | 103-3501200 | Маслопровод | Перейти в каталог |
| 33 | 312434-П | Прокладка | |
| 34 | 310122-П29 | Болт М10х1-6gх21 | |
| 35 | 6430-3501107 | Ролик в сборе | |
| 36 | 101-3501039 | Палец пружины | |
| 37 | 101-3501113 | Прокладка | |
| 38 | 101-3501164 | Ось ролика | |
| 39 | 252016 | Шайба 14 | |
| 40 | 258039 | Шплинт 3,2х20 | |
| 41 | 400337 | Стопорное кольцо | |
| 42 | 376703 | Заклепка 8х15 | |
| 43 | 5440-3502094 | Колодка тормоза | |
| 44 | 5440-3502105 | Накладка тормозная | |
| 44 | 5440-3501105-10 | Накладка тормозная | |
| 44 | 19496 | Накладка тормозная | |
| 44 | 19488 | Накладка тормозная | |
| 45 | 5440-3502106 | Накладка тормозная | |
| 45 | 5440-3502106-01 | Накладка тормозная | |
| 46 | 5440-3501016 | Втулка | |
| 47 | 264030 | Масленка 2.3.45 Ц6хр | |
| 48 | 6422-3515006 | Клапан предохранительный | |
| 49 | 6430-3724764 | Датчик АБС с кабелем | |
| 50 | 899760 5104 | Втулка | |
| 51 | 151-3538112 | Кронштейн датчика | |
| 52 | 201456 | Болт М8-6gх20 | |
| 53 | 252135 | Шайба 8Т |
