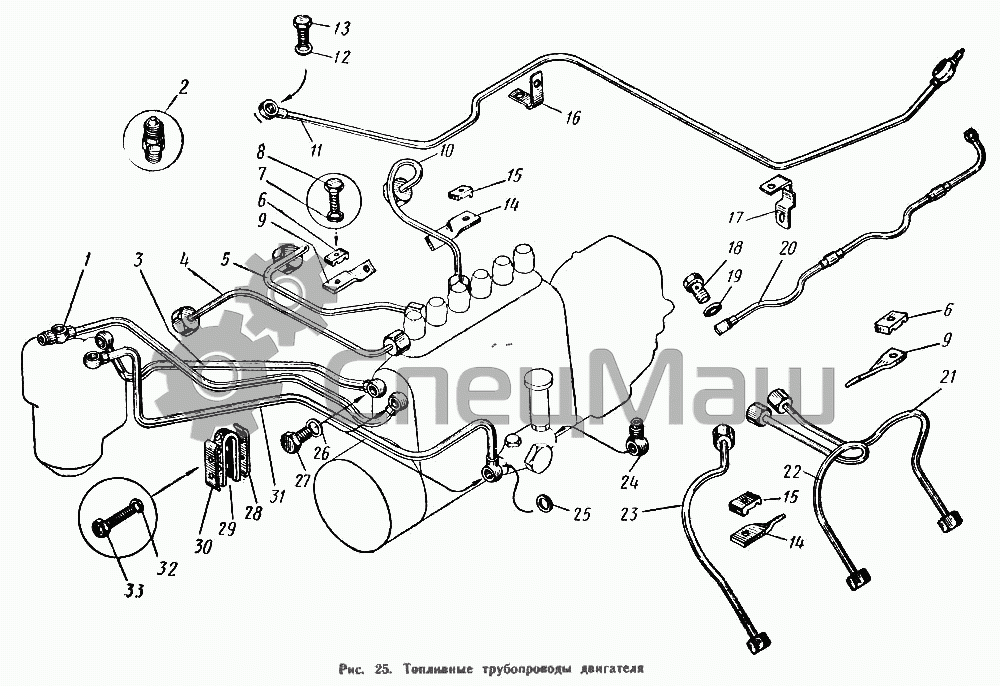

Топливные трубопроводы двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
236-1104361-Б 236-1104361-Б Трубка форсунки дренажная
314720-П29 314720-П29 Гайка соединительная
312357-П 312357-П Шайба
236-1104362 236-1104362 Трубка форсунки дренажная
236-1104424-Г 236-1104424-Г Трубка топливного насоса отводящая
236-1104428 236-1104428 Трубка топливного насоса высокого давления подводящая
236-1104385 236-1104385 Трубка топливная отводящая от фильтра тонкой очистки
236-1104347-В 236-1104347-В Трубка топливная отводящая
236-1104308-Б2 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Перейти в каталог
314721-П 314721-П Гайка соединительная
236-1104387 236-1104387 Наконечник
236-1104365 236-1104365 Наконечник двусторонний топливной трубки
236-1104349 236-1104349 Наконечник топливной трубки
236-1104364 236-1104364 Наконечник
236-1104429 236-1104429 Наконечник топливной трубки
236-1104340-Б 236-1104340-Б Трубка топливная насоса высокого давления (заготовка для запасных частей)
1 236-1104384 Трубка топливная отводящая от фильтра тонкой очистки в сборе Перейти в каталог
2 314656-П29 Ниппель трубки отвода топлива с форсунок
3 236-1104426 Трубка топливного насоса высокого давления подводящая в сборе
4 236-1104310-Б Трубка первой секция насоса высокого давления топливная в сборе
5 236-1104312-Б Трубка второй секции насоса высокого давления топливная в сборе
6 236-1104458 Колодка крепления топливных трубок
7 252134-П2 Шайба
8 201420-П29 Болт М6х20
9 236-1104352-Б Кронштейн крепления топливных трубок
10 236-1104314-Б Трубка третьей секции насоса высокого давления топливная в сборе
11 236-1104346-В Трубка топливная отводящая в сборе Перейти в каталог
12 312482-П Шайба
13 310122-П2 Болт М10х1х20 Перейти в каталог
14 236-1104354-Б Кронштейн крепления топливных трубок
15 236-1104358-Б Колодка крепления топливных трубок
16 315454-П29С Кляммер крепления трубки
17 315484-П29С Кляммер крепления отводящей трубки
18 310122-П2 Болт М10х1х20 Перейти в каталог
19 312482-П Шайба
20 236-1104370-Б Трубка топливная дренажная форсунки в сборе Перейти в каталог
21 236-1104320-Б Трубка шестой секции насоса высокого давления топливная в сборе
22 236-1104318-Б Трубка пятой секции насоса высокого давления топливная в сборе
23 236-1104316-Б Трубка четвертой секции насоса высокого давления топливная в сборе
24 236-1104430 Наконечник топливной трубки
25 312326-П Шайба 14
26 312326-П Шайба 14
27 310096-П2 Болт М14х1,5х30
27 310096-П2 Болт М14х1,5х30
28 236-1104441 Скоба крепления топлнвопроводов
29 236-1104457-Б Прокладка топливной трубки
30 236-1104440 Скоба крепления топливопроводов
31 236-1104422-В Трубка топливного насоса отводящая в сборе Перейти в каталог
32 252134-П2 Шайба
33 201422-П29 Болт
