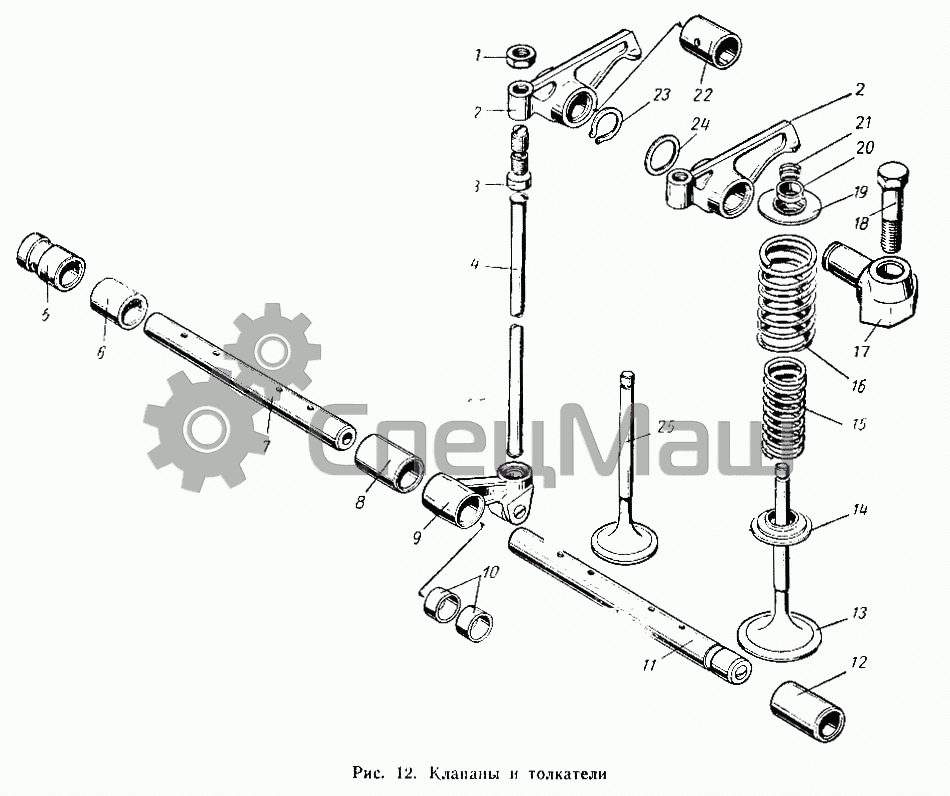

Клапаны и толкатели
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201-1007190 | 201-1007190 | Ролик толкателя | |
| 236-1007146-В | 236-1007146-В | Коромысло клапана | |
| 258639-П2 | 258639-П2 | Штифт оси коромысла | |
| 236-1007180 | 236-1007180 | Толкатель в сборе | Перейти в каталог |
| 236-1007184 | 236-1007184 | Толкатель | |
| 201-1007196 | 201-1007196 | Ролик игольчатый | |
| 236-1007187 | 236-1007187 | Пята толкателя | |
| 262532-П2 | 262532-П2 | Пробка коническая | |
| 236-1007238 | 236-1007238 | Ось толкателей крайняя | |
| 201-1007194 | 201-1007194 | Ось ролика толкателя | |
| 236-1007092-Б2 | 236-1007092-Б2 | Ось коромысла | |
| 236-1007090-Б3 | 236-1007090-Б3 | Коромысло с осью правое в сборе | |
| 236-1007088-Б3 | 236-1007088-Б3 | Коромысло с осью левое в сборе | |
| 236-1007140-В | 236-1007140-В | Коромысло клапана в сборе | |
| 1 | 311516-П15 | Гайка | |
| 2 | 236-1007144-В | Коромысло клапана с втулкой в сборе | |
| 3 | 236-1007148-Б | Винт коромысла регулировочный | |
| 4 | 236-1007176-А | Штанга толкателя | |
| 5 | 236-1007244 | Втулка оси толкателей передняя | |
| 6 | 236-1007248 | Втулка толкателей распорная | |
| 7 | 236-1007242 | Ось толкателей средняя | |
| 8 | 236-1007246 | Втулка оси толкателя промежуточная | |
| 9 | 236-1007182 | Толкатель с пятой и втулками в сборе | |
| 10 | 236-1007186 | Втулка толкателя | |
| 11 | 236-1007236 | Ось толкателей крайняя в сборе | |
| 12 | 236-1007247 | Втулка оси толкателей задняя | |
| 13 | 236-1007010-В | Клапан впускной | Перейти в каталог |
| 14 | 236-1007025 | Шайба пружин клапана | |
| 15 | 236-1007021 | Пружина клапана внутренняя | |
| 16 | 236-1007020 | Пружина клапана наружная | |
| 17 | 236-1007091-Б2 | Ось коромысла в сборе | |
| 18 | 310124-П2 | Болт М16-6gх55 крепления оси коромысла | |
| 19 | 236-1007024-Б | Тарелка пружин клапана | |
| 20 | 236-1007026 | Втулка тарелки пружины клапана | |
| 21 | 236-1007028 | Сухарь клапана | |
| 22 | 236-1007118-В | Втулка коромысла клапана | |
| 23 | 236-1007103 | Кольцо пружинное упорное | |
| 24 | 312392-П2 | Шайба упорная | |
| 25 | 236-1007015-В4 | Клапан выпускной | Перейти в каталог |
