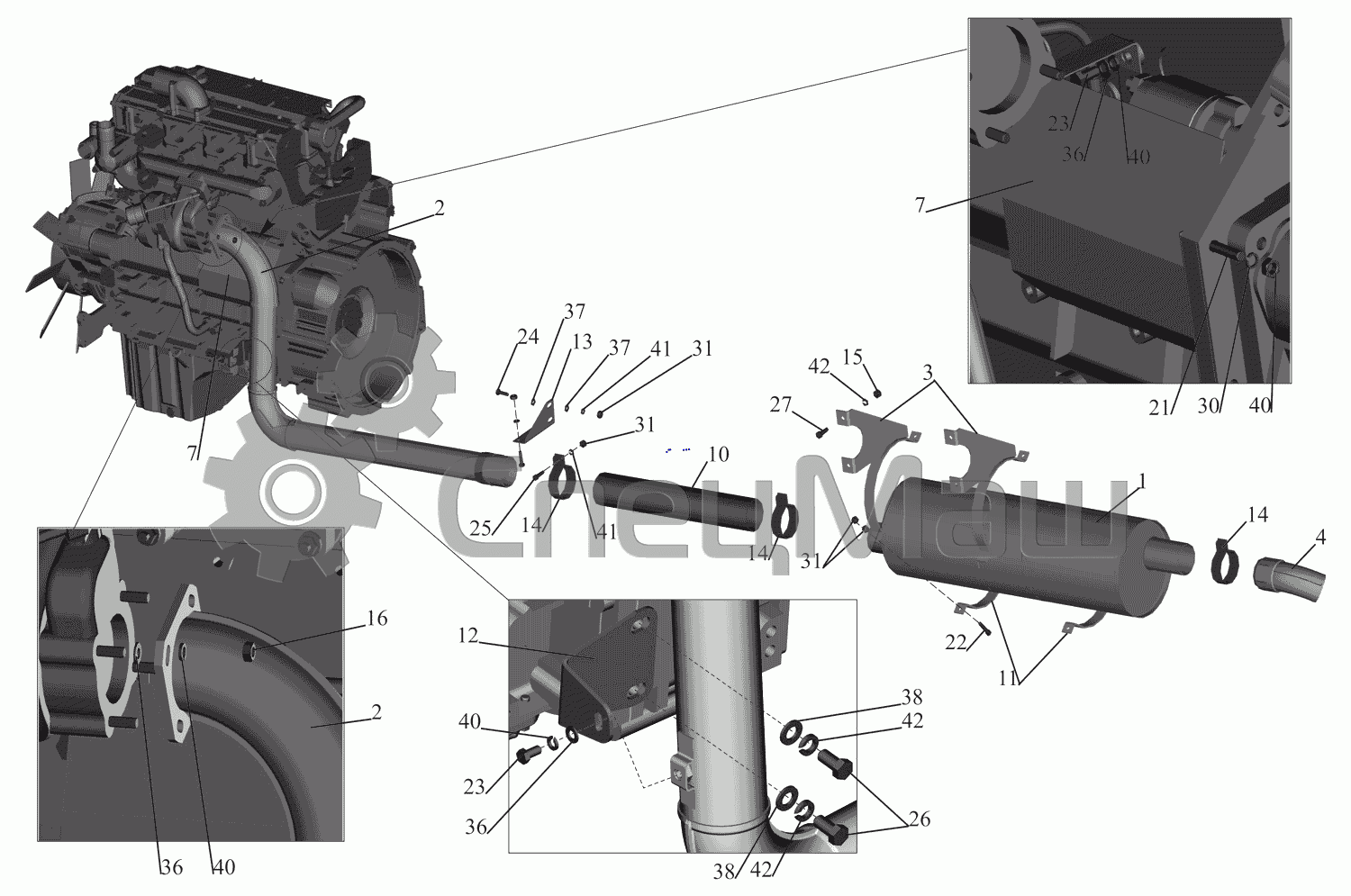

Установка системы выпуска газов 437030-1200001
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
3
4
7
7
10
10
10
11
12
13
14
14
14
15
16
21
22
23
23
24
25
26
27
30
31
31
31
36
36
36
37
37
37
38
38
40
40
40
40
41
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 457041-1201010 | Глушитель | |
| 2 | 437030-1203009 | Труба приемная | |
| 3 | 457040-1203063 | Кронштейн | |
| 4 | 437040-1203075 | Труба выхлопная | |
| 7 | 437030-1204020 | Экран | |
| 10 | PS35080.56 | Металлорукав | |
| 10 | 4370-1203024 | Металлорукав | Перейти в каталог |
| 10 | 4370-1203024-001 | Металлорукав | |
| 11 | 5337-1203030-01 | Хомут | |
| 12 | 437030-1203096 | Кронштейн | |
| 13 | 437030-1203097 | Кронштейн | |
| 14 | 4370-1203117 | Хомут | Перейти в каталог |
| 15 | 250514 | Гайка М12-6Н | |
| 16 | 374273 | Гайка М8-6Н | |
| 21 | 200263 | Болт М8-6gх35 | |
| 22 | 200319 | Болт М10-6gх50 | |
| 23 | 201454 | Болт М8-6gх16 | |
| 24 | 201499 | Болт М10-6gх30 | |
| 25 | 201501 | Болт М10-6gх35 | |
| 26 | 201538 | Болт М12-6gх25 | |
| 27 | 201542 | Болт М12-6gх35 | |
| 30 | 250510 | Гайка М8-6Н | |
| 31 | 250512 | Гайка М10-6Н | |
| 36 | 252005 | Шайба 8 | |
| 37 | 252006 | Шайба 10 | |
| 37 | А.10.04.019 | Шайба А.10.04.019 | |
| 38 | 252007 | Шайба 12 | |
| 40 | 252135 | Шайба 8Т | |
| 41 | 252136 | Шайба 10.ОТ | |
| 42 | 252137 | Шайба 12.ОТ |
