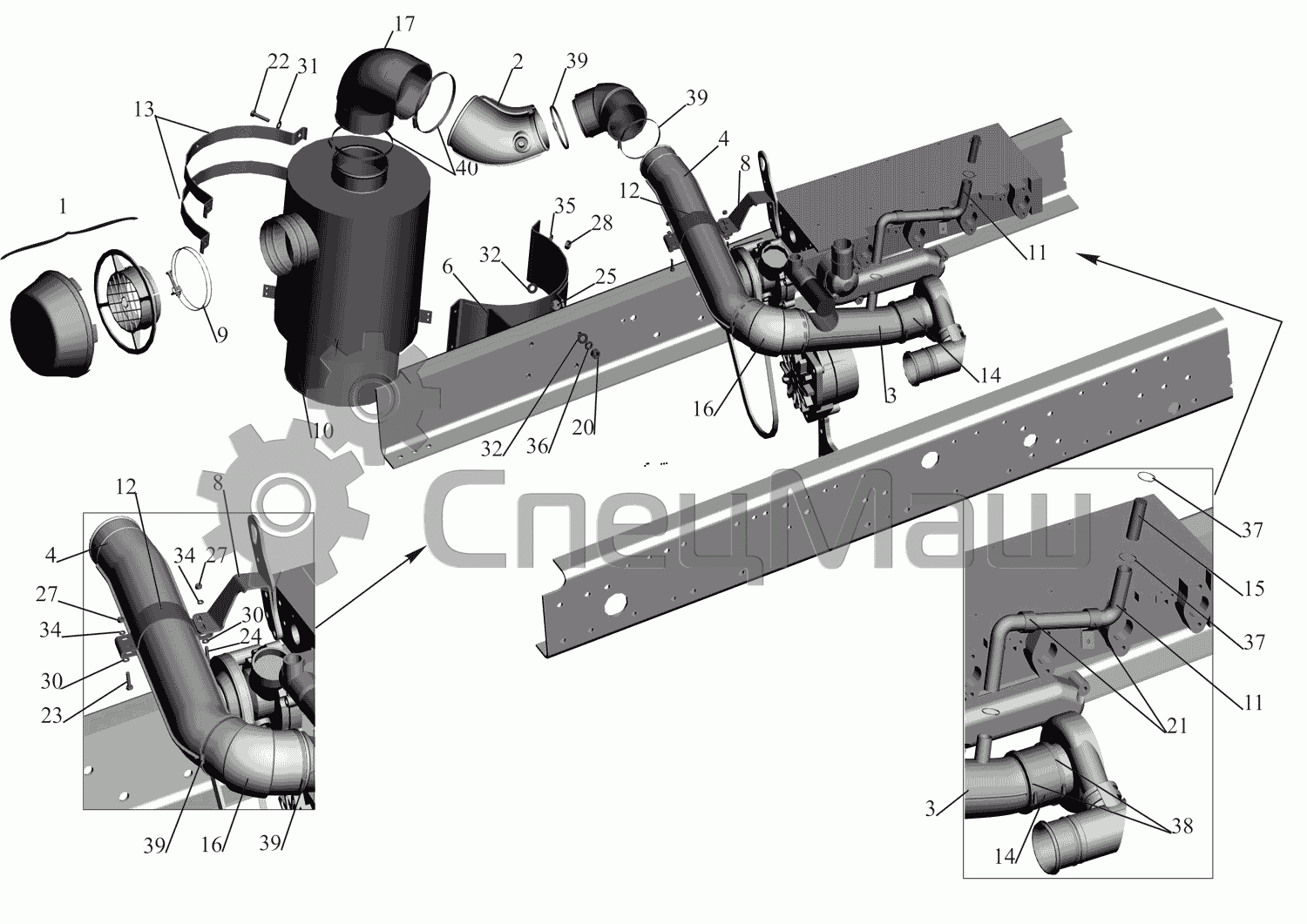

Крепление воздушного фильтра 437030-1109002-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
3
4
4
6
8
8
9
10
11
11
12
12
13
14
14
15
16
16
17
20
21
22
23
24
25
27
27
28
30
30
31
32
32
34
34
35
36
37
37
38
39
39
39
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 4370-1109024 Воздухозаборник
2 437030-1109030-010 Труба
3 437030-1109040 Труба
4 437030-1109050-010 Труба
6 4370-1109110 Кронштейн
8 437030-1109134-010 Кронштейн
9 64229-1109464 Хомут
10 5337-1109510 Фильтр воздушный
11 437030-1014062 Рукав
12 53371-1109092 Хомут
13 5337-1109118 Хомут
14 437030-1109344 Уплотнитель
15 437030-1014017 Трубка
16 64227-1109375-01 Уплотнитель Перейти в каталог
17 5551-1109375-11 Патрубок Перейти в каталог
20 250514 Гайка М12-6Н
21 379673 Кляммер
22 200315 Болт М10-6gх40 Перейти в каталог
23 201458 Болт М8-6gх25
24 201460 Болт М8-6gх30
25 201544 Болт М12-6gх40
27 250510 Гайка М8-6Н
28 250512 Гайка М10-6Н
30 252005 Шайба 8
31 252006 Шайба 10
32 252007 Шайба 12
34 252135 Шайба 8Т
35 252136 Шайба 10.ОТ
36 252137 Шайба 12.ОТ
37 ТОRRО20-32/9-С7W2 Хомут
38 TORRO80-100/12-C7W2 Хомут червячный
39 TORRO90-110/12-C7W2 Хомут червячный
40 TORRO120-140/13-C7W2 Хомут червячный
