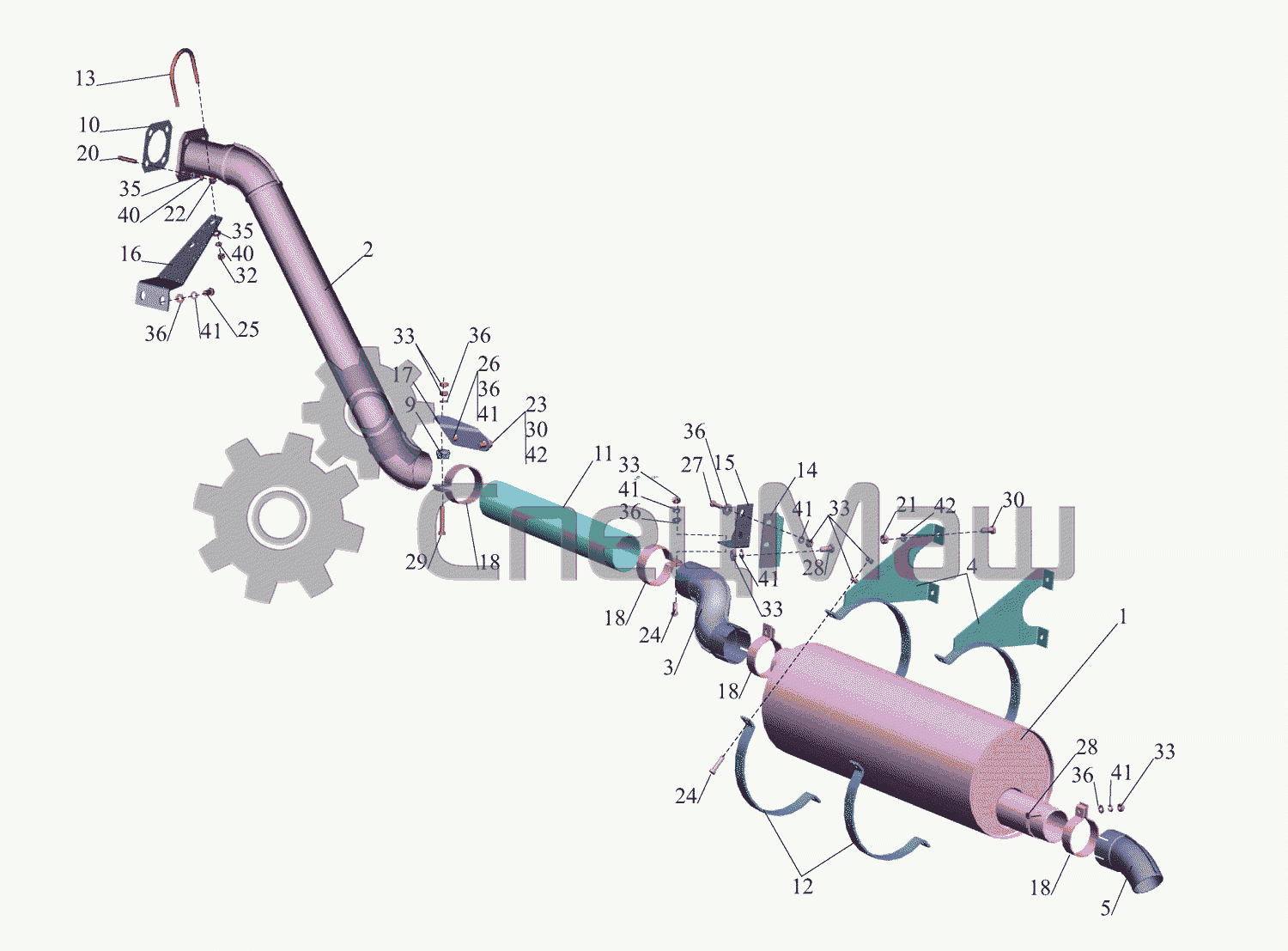

Установка системы выпуска газов 437043-1200001-010
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
9
10
11
11
11
11
12
13
14
15
16
17
18
18
18
18
20
21
22
23
24
24
25
26
28
28
28
29
30
30
32
33
33
33
33
33
35
35
36
36
36
36
36
36
36
40
40
41
41
41
41
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 457041-1201010 | Глушитель | |
| 2 | 437043-1203009-010 | Труба приемная | |
| 3 | 457040-1203033 | Труба приемная | |
| 4 | 457040-1203063 | Кронштейн | |
| 5 | 437040-1203075 | Труба выхлопная | |
| 9 | 6422-1109184 | Элемент упругий | |
| 10 | 4370-1203020 | Прокладка | |
| 11 | S35080.55 | Металлорукав | |
| 11 | PS35080.56 | Металлорукав | |
| 11 | 4370-1203024-001 | Металлорукав | |
| 11 | 4370-1203024 | Металлорукав | Перейти в каталог |
| 12 | 5337-1203030-01 | Хомут | |
| 13 | 543242-1203083 | Стремянка | |
| 14 | 457043-1203094-010 | Кронштейн | |
| 15 | 457043-1203096 | Кронштейн | |
| 16 | 457043-1203097 | Кронштейн | |
| 17 | 437043-1203098-010 | Кронштейн | |
| 18 | 4370-1203117 | Хомут | Перейти в каталог |
| 20 | 216237 | Шпилька М8х28 | |
| 21 | 250514 | Гайка М12-6Н | |
| 22 | 374272 | Гайка М8х1-6Н | |
| 23 | 252045-10 | Шайба 12 | |
| 24 | 200315 | Болт М10-6gх40 | Перейти в каталог |
| 25 | 201495 | Болт М10-6gх20 | |
| 26 | 201497 | Болт М10-6gх25 | |
| 28 | 201501 | Болт М10-6gх35 | |
| 29 | 201509 | Болт М10-6gх60 | |
| 30 | 201540 | Болт М12-6gх30 | |
| 32 | 250510 | Гайка М8-6Н | |
| 33 | 250512 | Гайка М10-6Н | |
| 35 | 252005 | Шайба 8 | |
| 36 | 252006 | Шайба 10 | |
| 36 | А.10.04.019 | Шайба А.10.04.019 | |
| 40 | 252135 | Шайба 8Т | |
| 41 | 252136 | Шайба 10.ОТ | |
| 42 | 252137 | Шайба 12.ОТ |
